7 Подробные характеристики функций
131

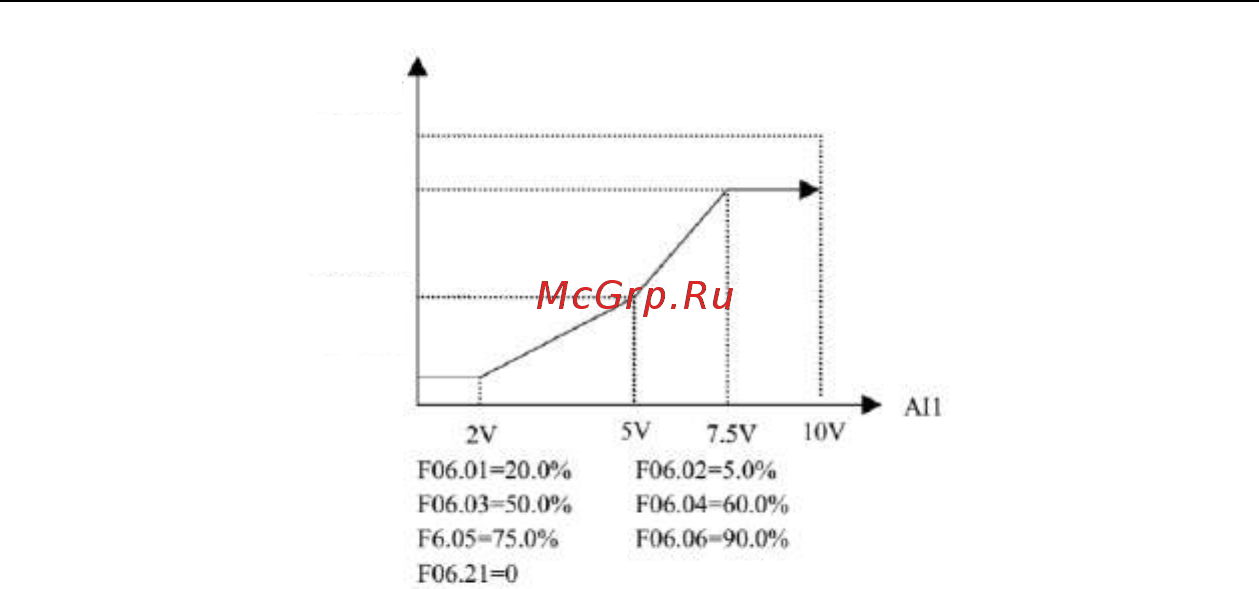

Рис. 7-11 AI1 выбирает установку частоты кривой 1
Частота
50.00Гц
45.00Гц
30.00Гц
2.50Гц
