Приложение C Пульт управления
236
C.4 Пульт с одним LED дисплеем и цифровым потенциометром
Тип локального пульта с одним дисплеем и цифровым потенциометром:
EN-LED3-D.
C.4.1 Схема пульта

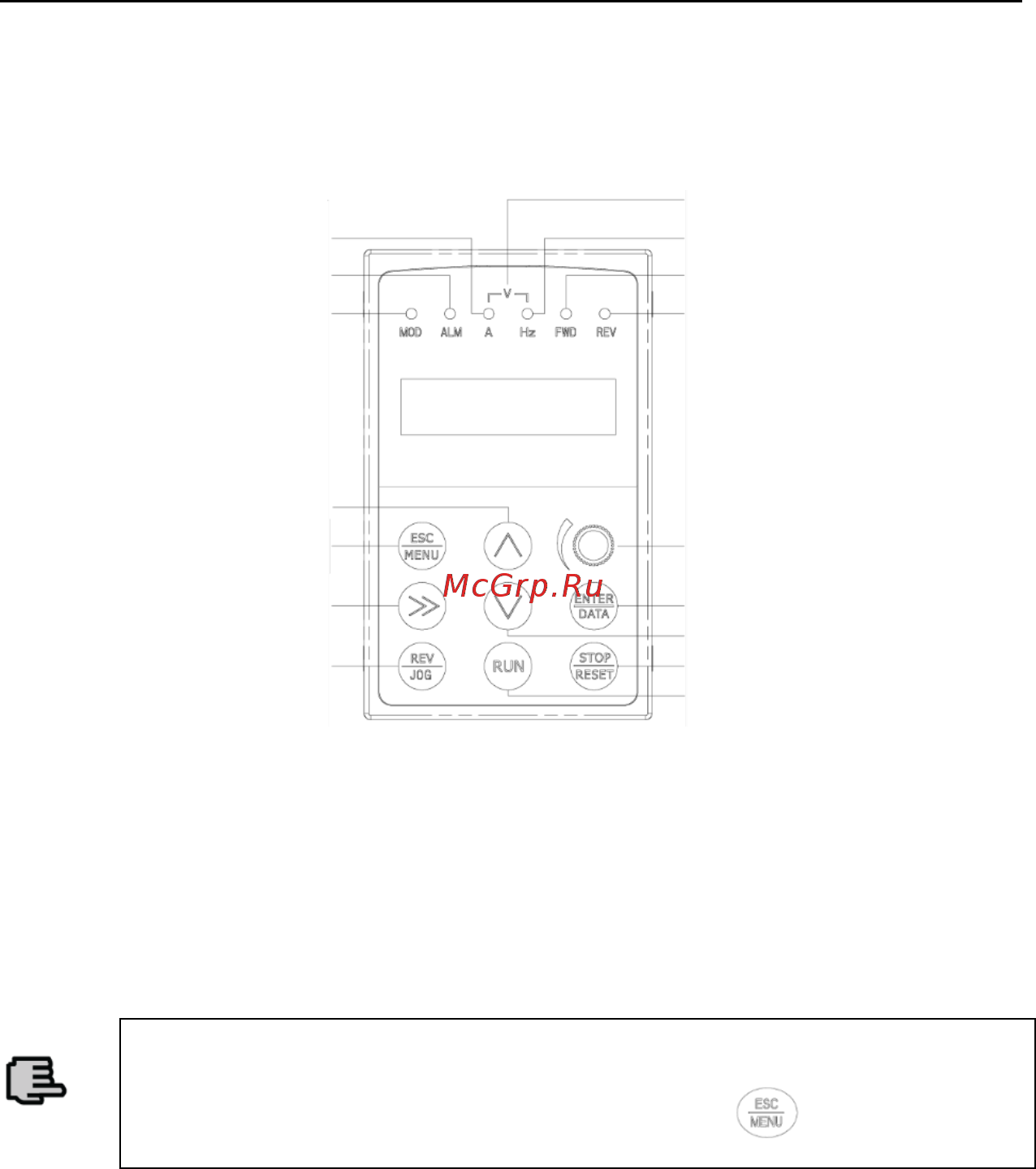

Рис.C-8 Схема пульта управления EN-LED3-D
C.4.2 Описание функций пульта управления.
Знаковый LED индикатор тлеющего разряда и световые
индикаторы
Пульт с одним LED дисплеем и цифровым потенциометром состоит из 5-значного индикатора тлеющего разряда, 8
кнопок и цифрового потенциометра.
Больше сведений об определениях функций 8 кнопок пульта управления, знакового LED индикатора тлеющего разряда
и световых индикаторов, можно найти в “Описании функций пульта управления” в Главе 5.
Описание функции цифрового потенциометра: имеет ту же функцию, что и кнопки увеличения и уменьшения, поворот
влево означает уменьшение, поворот вправо - увеличение.
Note
1. Пульт EN-LED3-D отличается от пульта стандартной конфигурации EN-LED1 размещением
кнопок, обратите внимание на размещение кнопок при использовании EN-LED3-D
2. Пульт управления EN-LED3-D отличается от других пультов способом разблокирования,
разблокировка пульта EN-LED3-D производится зажатием кнопки более, чем на 2
секунды.
Световой индикатор напряжения
Световой индикатор частоты
Световой индикатор обратного хода
Цифровой потенциометр
Кнопка ввода данных
Кнопка уменьшения
Кнопка Остановка/Перезапуск
Кнопка прямого хода
Световой индикатор тока
Световой индикатор предупреждения
об отказе
Кнопка увеличения
Кнопка Выход/Меню
Кнопка смены регистра/ просмотра
Световой индикатор прямого хода
Световой индикатор режима
Кнопка обратного/
скачкообразного хода
