Расположение проектора 15
Выбор размера проецируемого изображения
Размер проецируемого изображения зависит от расстояния между объективом
проектора и экраном, настройки масштабирования и видеоформата.

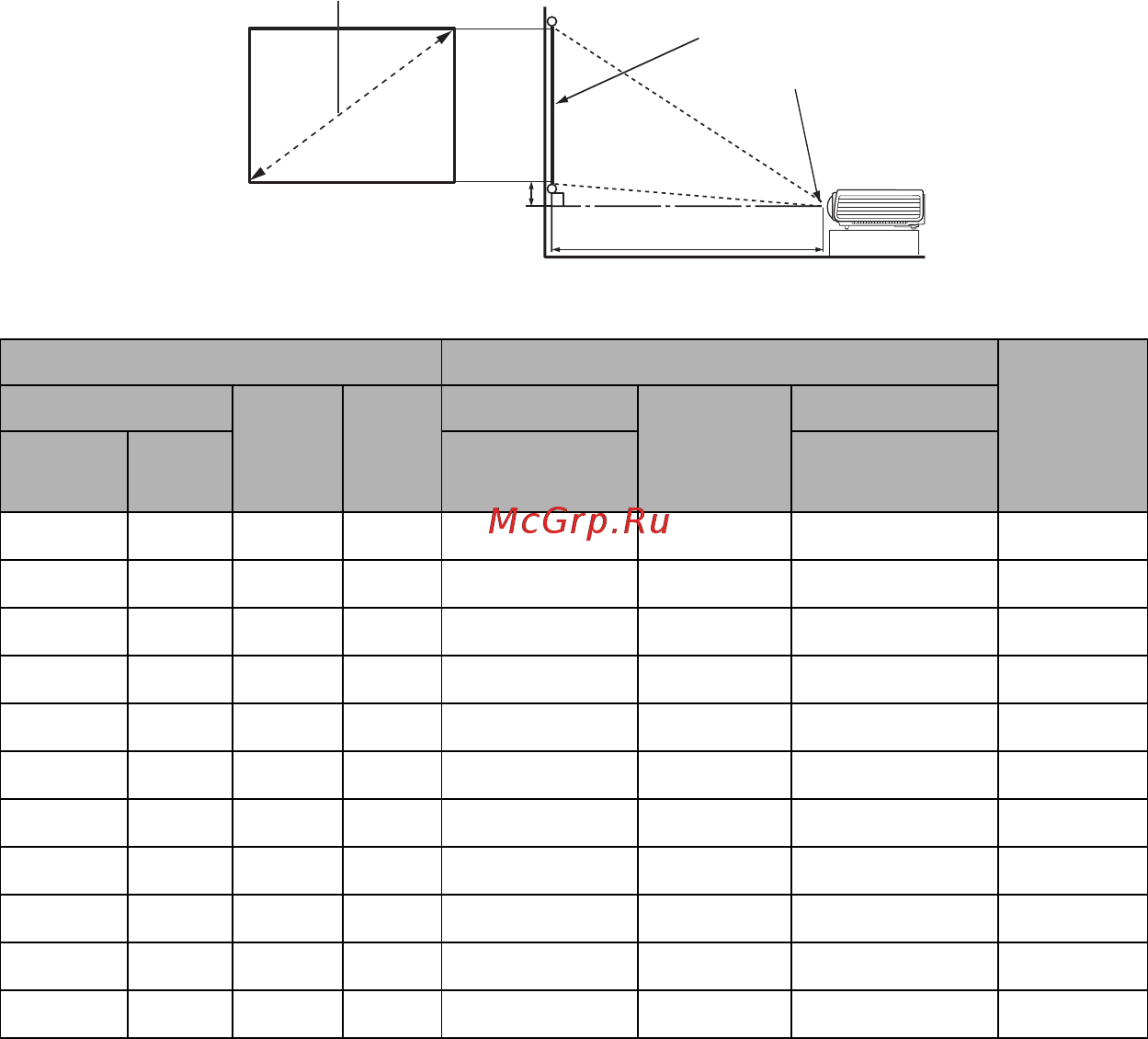

Размеры проецируемого изображения
Для расчета нужного положения центра объектива см. "Габаритные размеры" на
стр. 56.
MS630ST/MX631ST
Для формата экрана 4:3 и проецируемого изображения 4:3
Например, при 120-дюймовом экране рекомендуемое расстояние проецирования
составляет 2422 мм, а вертикальное смещение составляет 91 мм.
Если полученное расстояние проецирования составляет 3,0 м (3000 мм), наиболее
близким значением в столбце "Расстояние до экрана в мм" является 3028 мм. В той
же строке указано, что требуется экран с диагональю 150 дюймов
(около 3,8 м).
Размер экрана Расстояние до экрана в мм
Верти-
кальное
смещение
вмм
Диагональ
Ш
(мм)
В
(мм)
Мин. длина
Среднее
значение
Макс. длина
Дюймы мм
(макс.
увеличение)
(мин.
уменьшение)
40 1016 813 610 734 807 881 30
50 1270 1016 762 917 1009 1101 38
60 1524 1219 914 1101 1211 1321 46
80 2032 1626 1219 1468 1615 1761 61
100 2540 2032 1524 1835 2018 2202 76
120 3048 2438 1829 2202 2422 2642 91
150 3810 3048 2286 2752 3028 3303 114
200 5080 4064 3048 3670 4037 4404 152
220 5588 4470 3353 4037 4440 4844 168
250 6350 5080 3810 4587 5046 5505 191
300 7620 6096 4572 5505 6055 6606 229
H
W
Расстояние проецирования
Центр объектива
Экран
Вертикальное
смещение
Диагональ экрана 4:3
