Введение 9

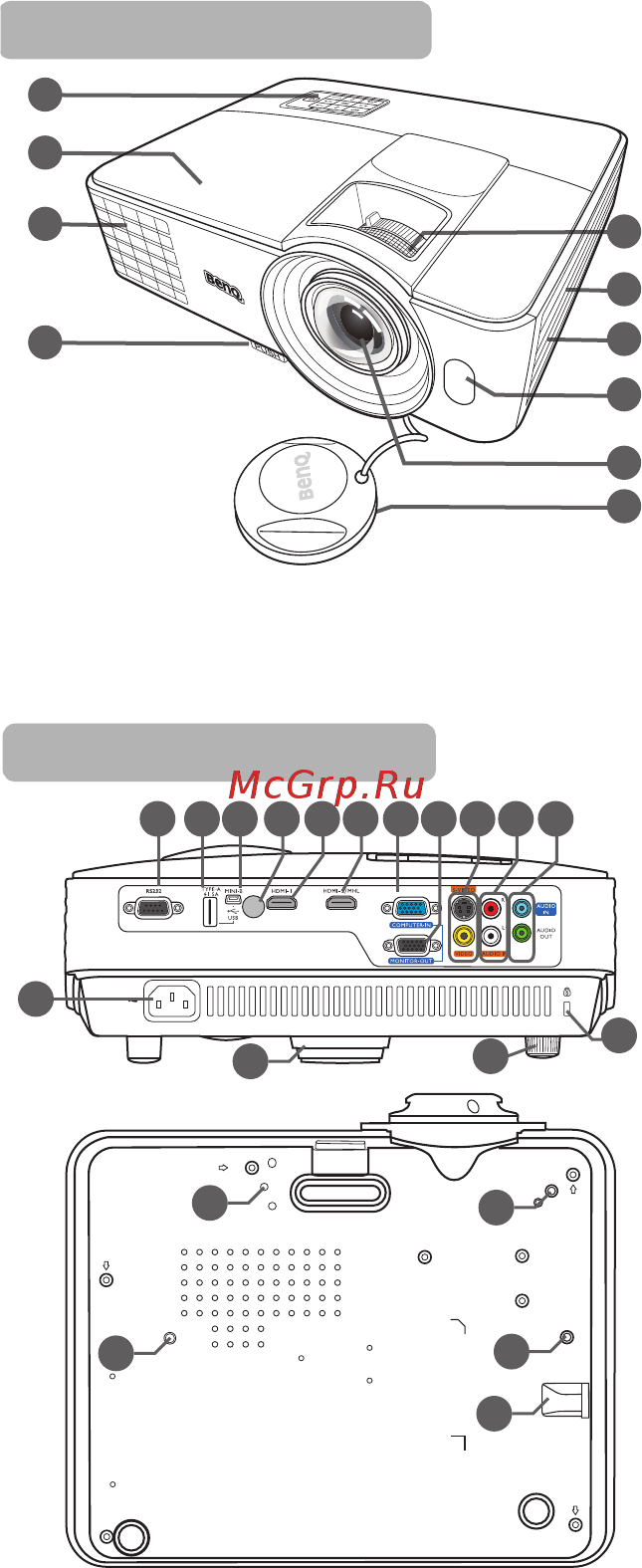

Внешний вид проектора
1. Внешняя панель управления
(подробную информацию см.
в разделе "Элементы управления и
функции" на стр. 10.)
2. Крышка лампы
3. Вентиляционное отверстие (выпуск
теплого воздуха)
4. Кнопка регулятора наклона
5. Регулятор фокуса и масштаба
6. Вентиляционное отверстие (впуск
охлаждающего воздуха)
7. Решетка динамика
8. Передний инфракрасный датчик ДУ
9. Проекционный объектив
10. Крышка объектива
11. Разъем питания перем. тока
12. Порт управления
RS232
13. Гнездо USB, типA
14. Порт USB Mini-B
15. Задний инфракрасный датчик ДУ
16. Входной разъем HDMI
17. Входной порт HDMI (MHL)
18. Разъем входного сигнала RGB (ПК)/
компонентного видеосигнала (YPbPr/
YCbCr)
19. Разъем выходного сигнала RGB
20. Входной разъем S-Video
Входной видеоразъем
21. Входные разъемы аудиосигнала
(Л/П)
22. Разъем аудиовхода
Разъем аудиовыхода
23. Разъем для замка Kensington (защита
от кражи)
24. Задняя ножка регулятора наклона
25. Ножка переднего
регулятора наклона
26. Отверстия для потолочного монтажа
27. Крепежное отверстия для модуля
PointWrite
28. Система безопасности
2
1
3
4
6
7
10
5
9
8
Вид спереди/сверху
12 13 14 15 16 17 18 19 222120
23
11
24
25
26
26
26
28
27
Вид сзади/снизу
