Подключение 17
Подключение
При подключении источника сигнала к проектору обеспечьте выполнение
следующих условий:
1. Перед выполнением любых подключений обязательно выключите все
оборудование.
2. Для каждого источника сигнала используйте соответствующий кабель.
3. Кабели должны быть плотно вставлены в разъемы.
• Из представленных на рисунках кабелей некоторые могут не входить в комплект поставки
проектора (см. раздел "Комплект поставки" на стр. 8). Они доступны для приобретения
в магазинах электронных товаров.

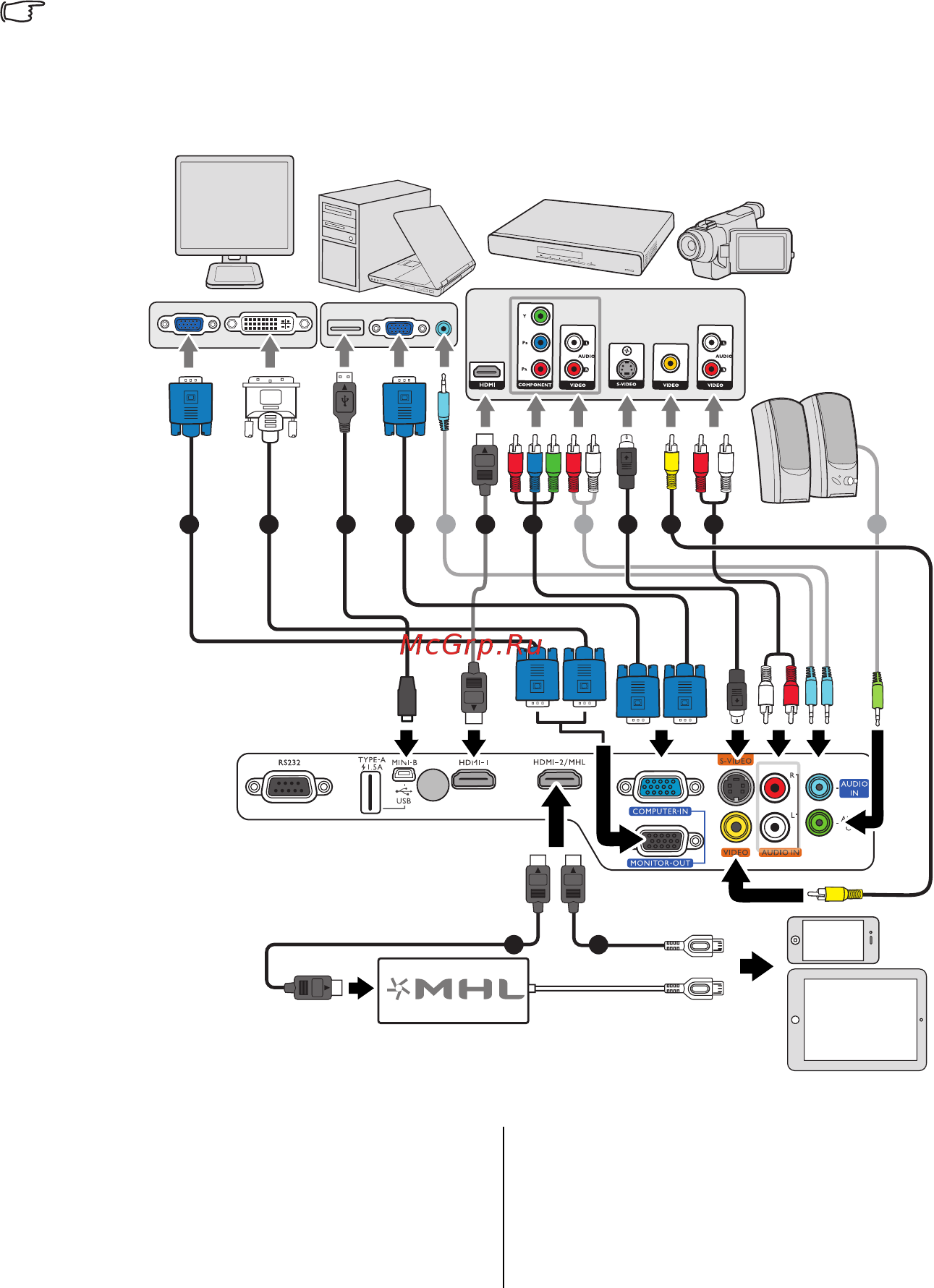

• Иллюстрации подключения приводятся исключительно в качестве примера. Задние
разъемы на проекторе могут различаться, в зависимости от модели.
1. Кабель VGA
2. Кабель подключения VGA к DVI-A
3. Кабель USB
4. Переходной кабель с компонентного
видео на VGA (D-sub)
5. Кабель S-Video
6. Кабель видео
7. Аудиокабель (Л/П)
8. Аудиокабель
9. Кабель HDMI
10. Кабель HDMI-Micro USB
78 8 84
1
2 1 63 5
9 10
10
Портативный или
настольный компьютер
Динамики
Устройство аудио/видео
Монито
(DVI)
(VGA)
или
или
или
Смартфон или
планшетный ПК
