20 Подключение

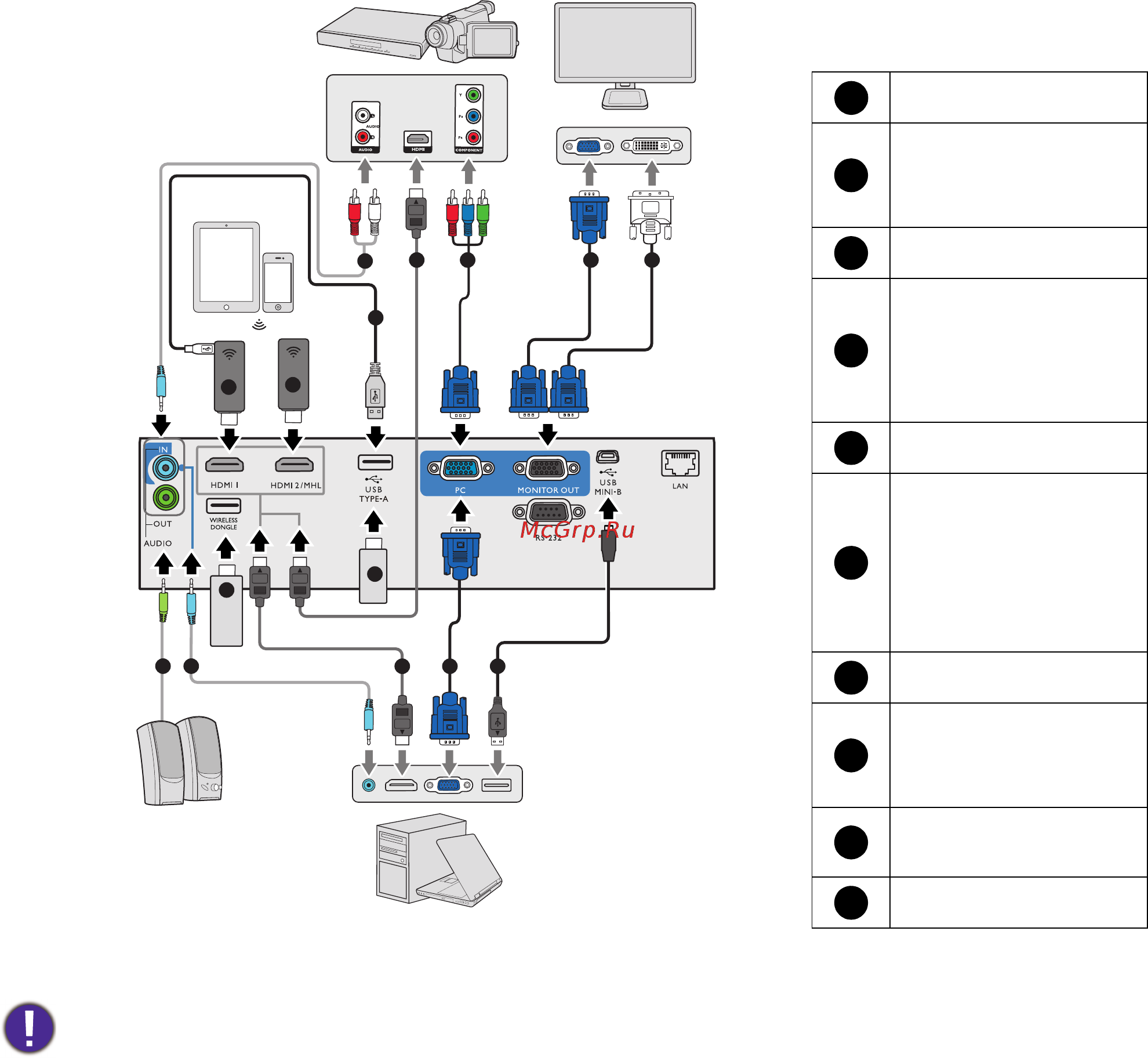

Подключение
При подключении источника сигнала к проектору обеспечьте выполнение следующих
условий:
1. Перед выполнением любых подключений обязательно выключите все оборудование.
2. Для каждого источника сигнала используйте соответствующий кабель.
3. Кабели должны быть плотно вставлены в разъемы.
• Для обеспечения стабильного питания не подключайте оба порта USB типа А одновременно.
• Порт HDMI2/MHL и USB разъем типа A не могут обеспечивать питание одновременно. Питание
может быть обеспечено через порт HDMI2/MHL или USB разъем типа A. Заметьте, что по
умолчанию питание идет через порт USB разъем типа A. В случае подключения к порту
HDMI2/MHL
, установите Выключатель питания MHL на Вкл. в экранном меню для обеспечения
питания адаптера, см. Выключатель питания MHL на стр. 43. Затем, во время подключения к порту
USB разъем типа A (включая БЕСПРОВОДНОЙ АДАПТЕР), не забудьте установить
Выключатель питания MHL на Выкл. в экранном меню.
5
5
1
7
7
3
5
4
8
8
6
9
10
2
1
Портативный или
настольный компьютер
Кабель VGA
Кабель
подключения VGA
к DVI-A
Кабель USB
Компонентное
видео на VGA
(D-sub)
Переходной кабель
Аудиокабель
Кабель USB (А –
микро-B) для
подключения
к адаптеру HDMI
для питания
Кабель HDMI
Адаптер HDMI
(QCast, QCast
Mirror и т. д.)
Беспроводной
адаптер USB
USB-накопитель
1
2
3
4
5
6
7
8
9
10
Динамики
Монитор
Интеллектуальное
устройство
Устройство аудио/видео
