8 Введение

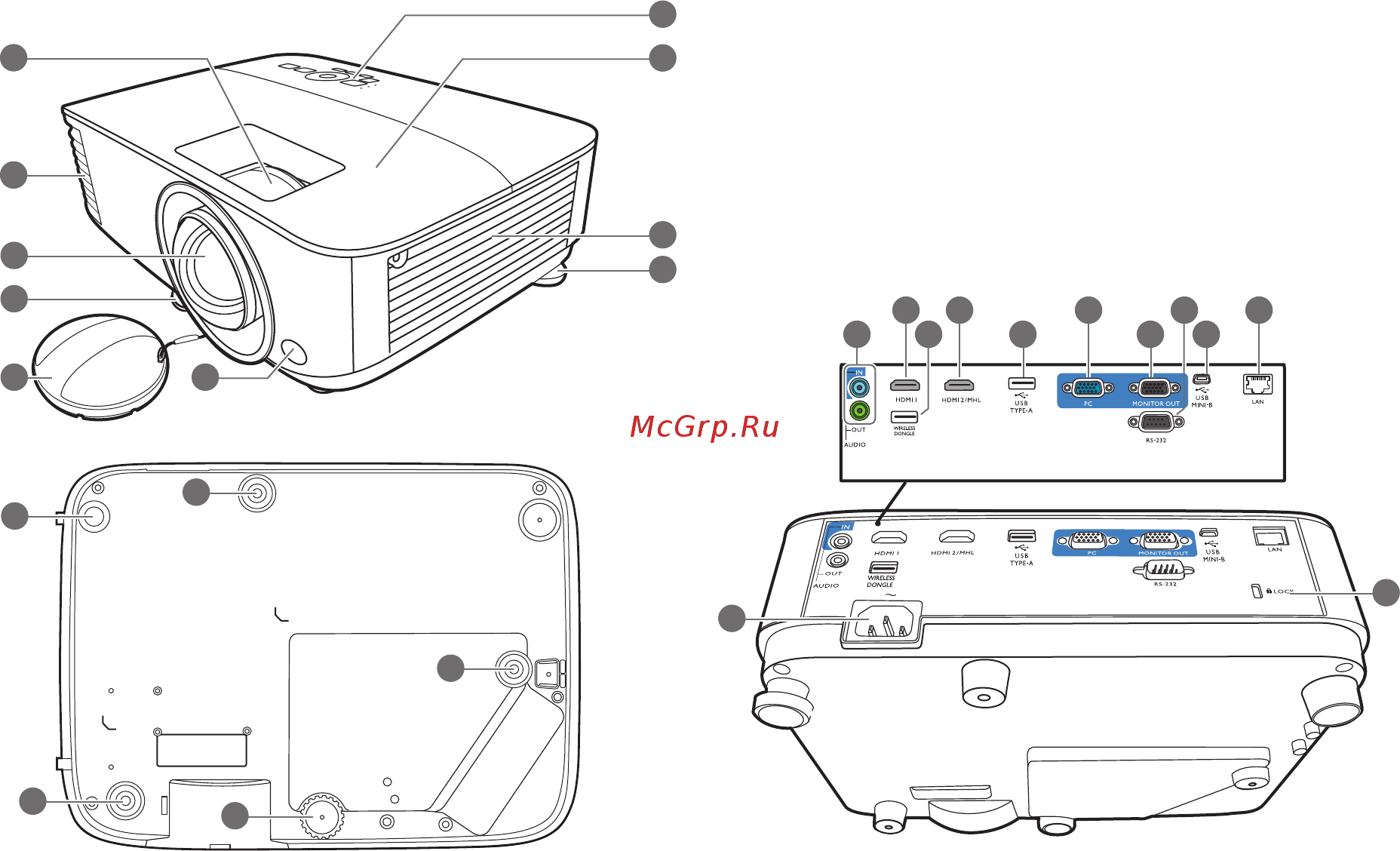

Внешний вид проектора
1. Кольцо фокусировки
2. Вентиляционное отверстие (выпуск
теплого воздуха)
3. Проекционный объектив
4. Ножки регулировки угла
5. Крышка объектива
6. Инфракрасный датчик ДУ
7. Внешняя панель управления
(См. Элементы управления и функции
на стр. 9.)
8. Крышка лампы
9. Вентиляционное отверстие (впуск
охлаждающего воздуха)
10. Входные гнезда аудиосигнала
Разъем аудиовыхода
11. Входной порт HDMI
12. Порт USB типа A (для беспроводного
адаптера USB)
13. Входной порт HDMI/MHL
14. Порт USB типа A (для
USB-накопителя/питания для адаптера
HDMI)
15. Разъем входного сигнала RGB (PC)
16. Разъем выходного сигнала RGB (PC)
17. Порт управления RS-232
18. Порт USB Mini-B
19. Разъем LAN RJ-45
20. Разъем питания перем. тока
21. Разъем для замка Kensington
(защита от кражи)
22. Отверстия для потолочного монтажа
8
7
20
21
22
22
22
9
4
4
3
4
4
6
1
11 13
12
2
5
15 19
16 18
17
14
10
