13 Установка проектора
Выбор размера проецируемого изображения
Размер проецируемого изображения зависит от расстояния между объективом проектора
и экраном, выбранного увеличения и формата видеосигнала.

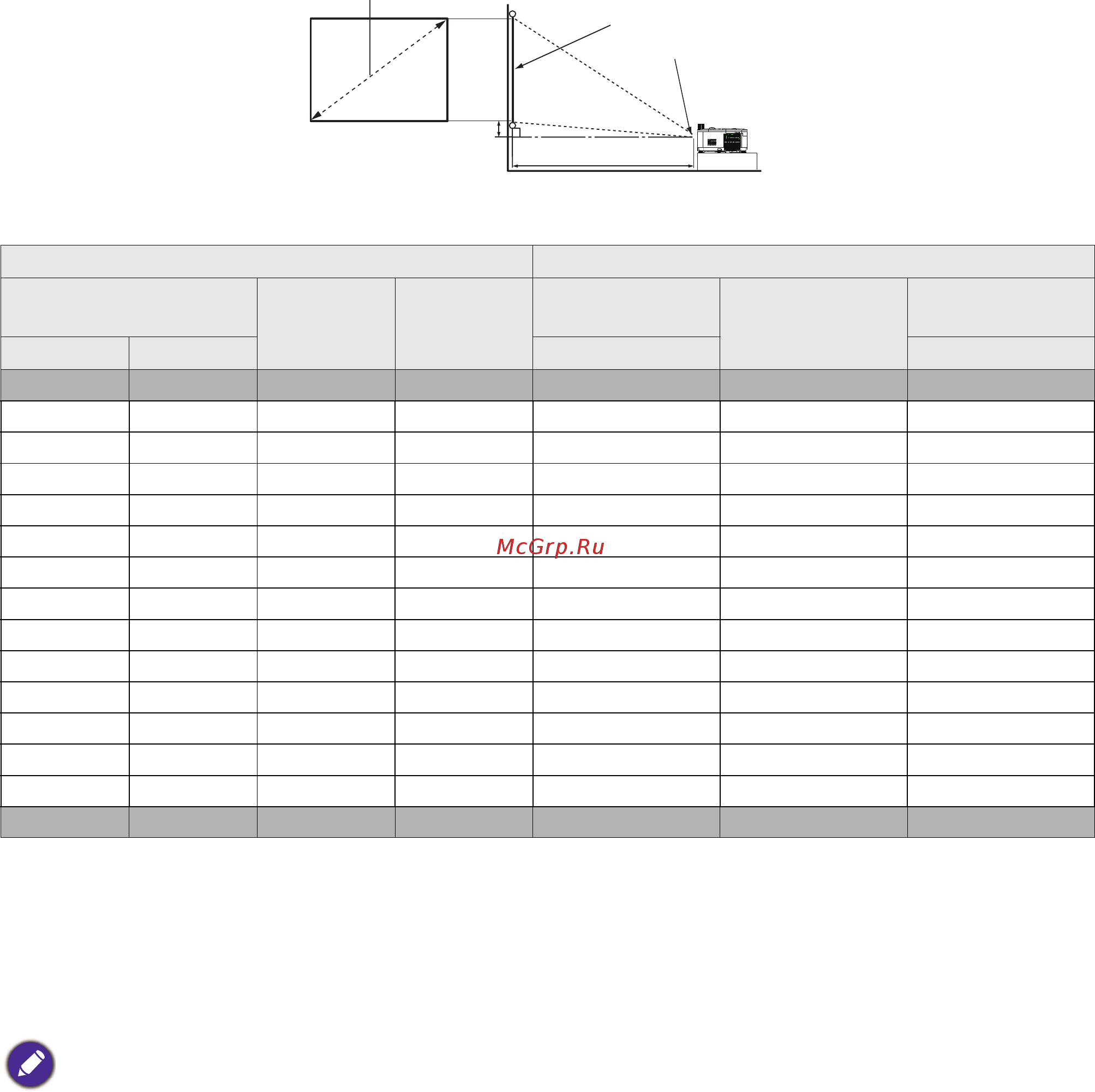

Размеры проецирования
LX720
• Формат экрана: 4:3 и формат проецируемого изображения: 4:3
Например, если используется 120-дюймовый экран, рекомендованное проекционное
расстояние составляет 5681 мм.
• Если измеренное проекционное расстояние составляет 7500 мм, то ближайшим
значением в столбце "Проекционное расстояние (мм)" будет 7587 мм. В этой строке
указано, что потребуется экран с диагональю 160 дюймов (около 4 м).
Размер экрана Проекционное расстояние (мм)
Диагональ
В (мм) Ш (мм)
Мин.
расстояние
Среднее
значение
Макс.
расстояние
Дюймы мм (макс. масштаб) (мин. масштаб)
30 762 457 610 1093 1395 1696
40 1016 610 813 1468 1871 2273
50 1270 762 1016 1844 2347 2850
60 1524 914 1219 2220 2823 3426
80 2032 1219 1626 2972 3776 4580
100 2540 1524 2032 3724 4729 5733
120 3048 1829 2438 4476 5681 6886
140 3556 2134 2845 5228 6634 8040
160 4064 2438 3251 5980 7587 9193
180 4572 2743 3658 6731 8539 10346
200 5080 3048 4064 7483 9492 11500
220 5588 3353 4470 8235 10444 12653
250 6350 3810 5080 9363 11873 14383
270 6858 4115 5486 10115 12826 15536
300 7620 4572 6096 11243 14255 17266
Все измерения указаны приблизительно и зависят от фактических размеров.
В случае стационарной установки проектора компания BenQ рекомендует до окончательной
установки проектора физически измерить размер проецируемого изображения и расстояние после
установки проектора на место, чтобы внести поправку на оптические характеристики проектора.
Это позволит определить точное расположение проектора, являющееся оптимальным для
выбранного места установки
.
В
Ш
Проекционое расстояние
Центр объектива
Экран
Диагональ экрана в формате 4:3
Смещение
