17 Установка проектора

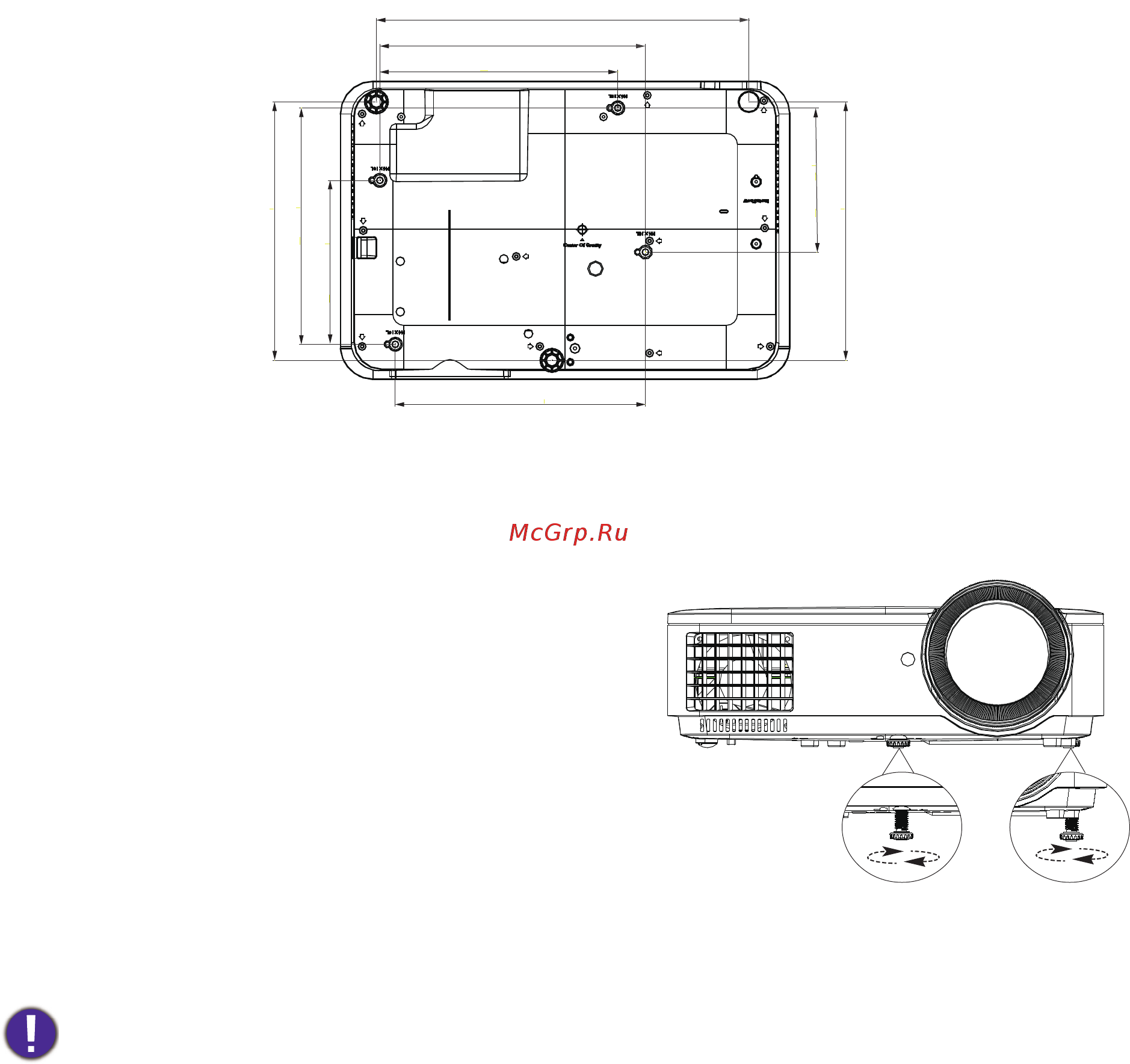

Схема потолочного/ настенного монтажа
Настройка проецируемого изображения
Настройка угла проецирования
Если проектор установлен на наклонной
поверхности или если экран и луч проектора
не перпендикулярны друг другу,
проецируемое изображение принимает
трапециевидную форму. Подкрутите задние
регулировочные ножки для точной настройки
горизонтального угла.
Чтобы выдвинуть ножки, поверните
регулятор в обратном направлении.
Не смотрите в объектив, если источник света включен. Яркий свет источника света может вызвать
потерю зрения.
Винт для потолочного/ настенного монтажа: M4
(Макс. длина = 25 мм; мин. длина = 20 мм)
339,5
242,0
216,8
235,7
215,5
149,5
228,0
131,5
235,7
Единица измерения: мм
