8 Введение
Внешний вид проектора
• Не оставляйте пульт ДУ с батарейками в условиях сильной жары или влажности, например, на
кухне, в ванной, в сауне, в солярии или закрытом автомобиле.
• Для замены обязательно используйте элементы питания рекомендованного изготовителем типа
или аналогичные им.
• Утилизируйте отработанные батарейки в соответствии с инструкциями производителя и местными
нормами, принятыми в
вашей стране.
• Запрещается сжигать батарейки. Это может привести к взрыву.
• Для предотвращения протечки батареек следует вынимать отработанные батарейки, а также
извлекать их при длительном перерыве в использовании пульта ДУ.

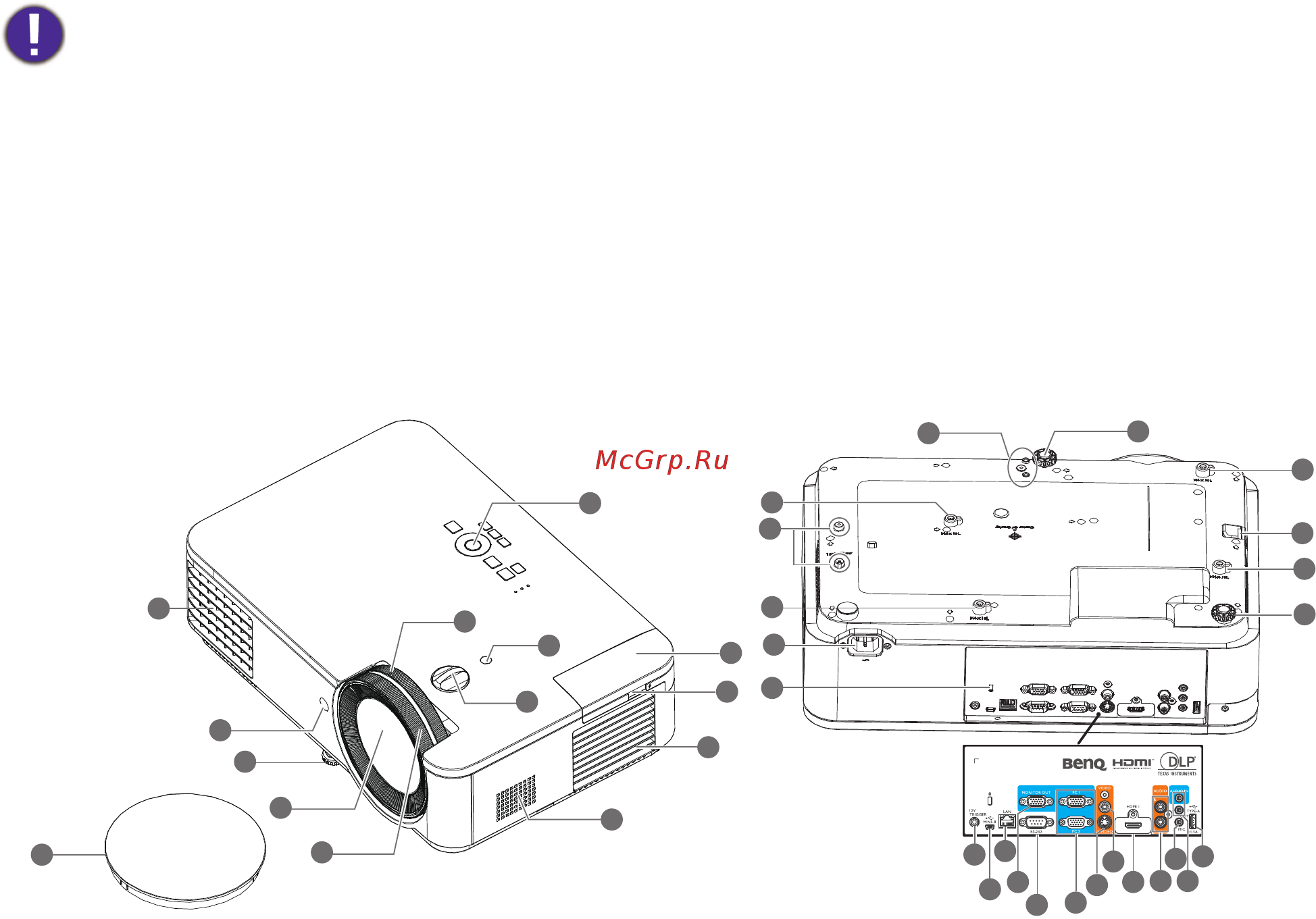

1. Крышка объектива
2. Вентиляционное отверстие (выпуск
воздуха)
3. Инфракрасный датчик ДУ
4. Регулировочные ножки
5. Объектив проектора
6. Регулятор фокуса
7. Регулятор масштаба
8. Датчик света
9. Регулятор смещения объектива
10. Внешняя панель управления
(См. Элементы управления и функции
на стр. 9.)
11. QCast (входной разъем HDMI 2/MHL
для аппаратного ключа HDMI)
12. Подключение кабеля USB (тип А - Micro
B) к разъему питания беспроводного
аппаратного ключа HDMI
13.
Вентиляционное отверстие (забор
воздуха)
14. Динамик
15. Отверстия для настенного монтажа
16. Проушина для блокирования
17. Разъем питания переменного тока
18. Разъем для замка Kensington (защита
от кражи)
19. Разъем USB типа А
20. Гнездо аудиовхода
Гнездо аудиовыхода
21. Микрофон
22. Гнездо аудиовхода (Л/П)
23. Входной разъем HDMI 1
24. Гнездо видеовхода
25. Гнездо видеовхода S-Video
26. Разъем входного сигнала RGB (ПК)
27. Порт управления RS-232
28. Разъем выходного
сигнала RGB (ПК)
29. Входной разъем локальной сети RJ-45
30. Мини-разъем USB типа B
31. Разъем 12 В
32. Монтажные отверстия PW02
33. Монтажные отверстия InstaShow
2
3
4
5
1
6
7
8
9
10
11
13
14
4
15
16
15
15
15
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
4
12
32
33
