Установка проектора 15
Выбор размера проецируемого
изображения

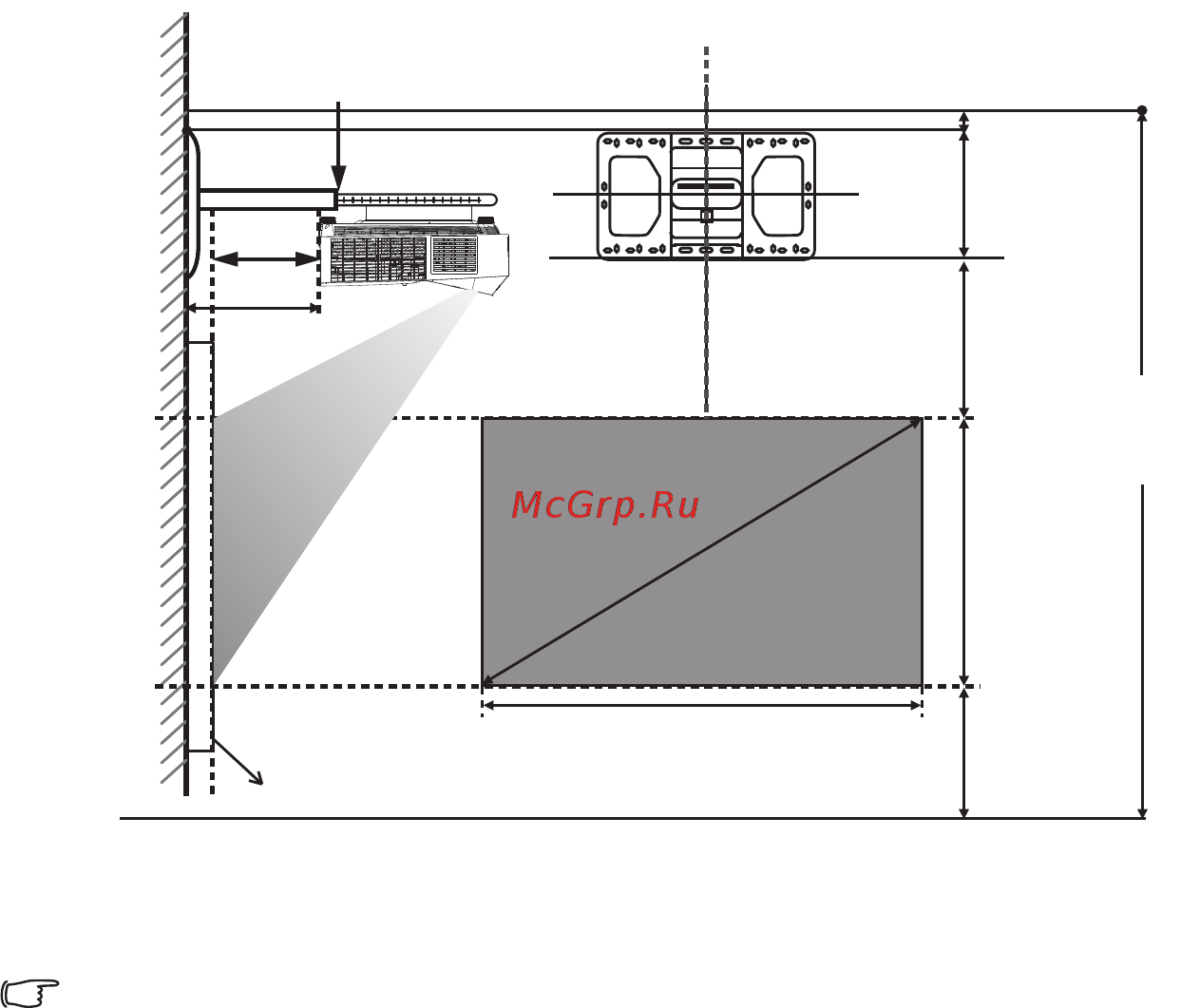

Размеры проецирования
• Расстояние установки D измеряется от задней панели проектора до
поверхности стены, а также указывается на шкале настенного монтажа.
• Проекционное расстояние измеряется от задней панели проектора до
проекционной поверхности.
• Вертикальное смещение V измеряется от нижнего края настенной
пластины до верхнего края экрана.
V
M
W
F
h
X
a
D
30 mm
Масштаб = D
В центре
Высота платы
260 мм
С крышкой 269 мм
Высота потолка (Н)
= 30 мм + Пластина
высота +V+h+F
Толщина экрана
Центр изображения
