Подключение20
Подключение

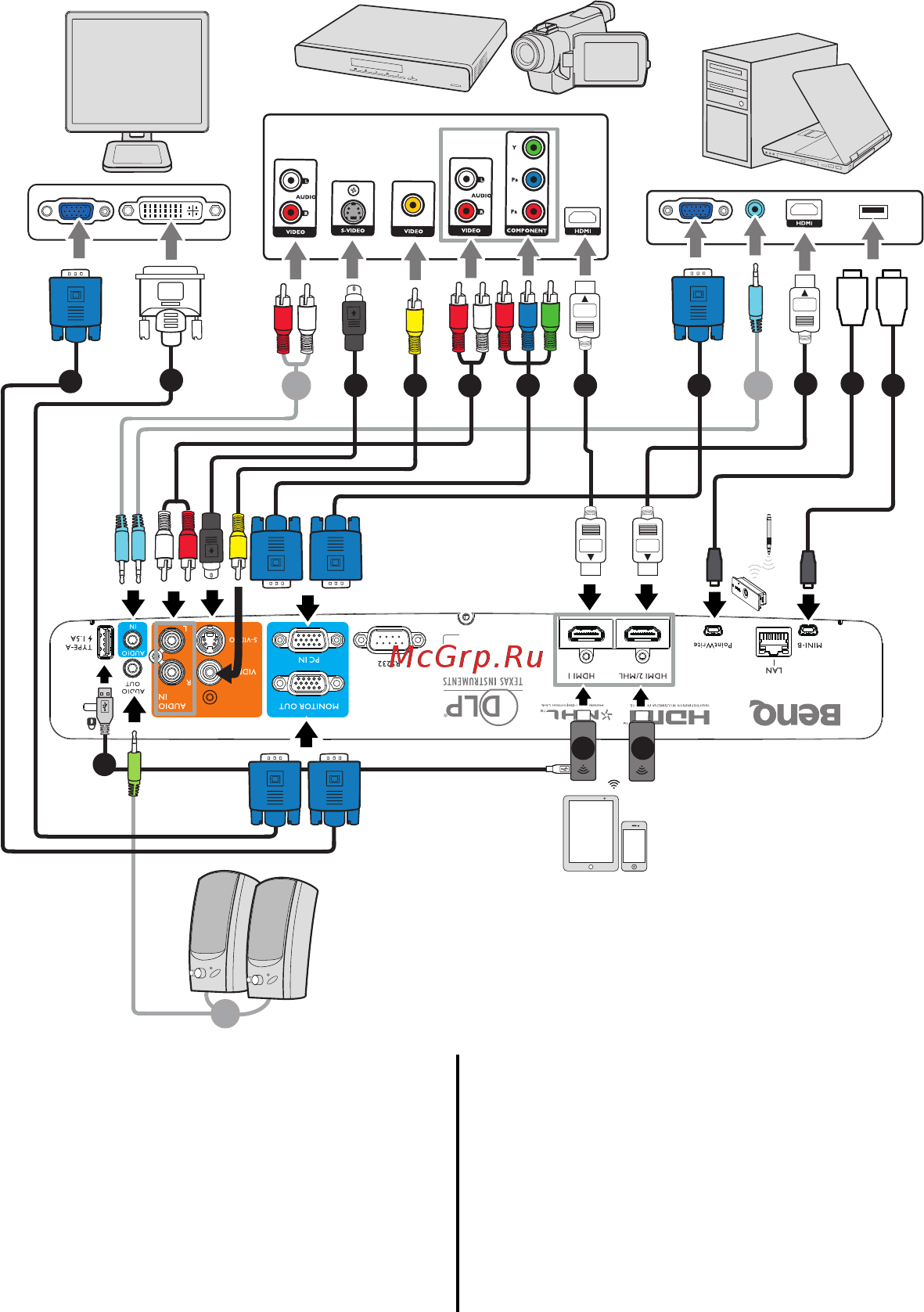

При подключении источника сигнала к проектору обеспечьте следующее:
1. Перед выполнением любых подключений обязательно выключите все
оборудование.
2. Для каждого источника сигнала используйте соответствующий кабель.
3. Кабели должны быть плотно вставлены в разъемы.
2
9
3
1
4 5 8
8
1
9
7
6
3 3
10
10
11
Интеллектуальное
устройство
Комплект PointWrite
Динамики
Аудио-видео устройство
Монитор
Ноутбук или
настольный компьютер
1. Кабель VGA
2. Кабель для соединения разъемов
VGA и DVI-A
3. Аудиокабель
4. Кабель S-Video
5. Видеокабель
6. Кабель аудио (левый/правый
канал)
7. Переходной кабель "Компонентный
видеосигнал - VGA" (D-Sub)
8. Кабель HDMI
9. Кабель USB
10. Аппаратный ключ HDMI (QCast,
QCast Mirror и т.д.)
11. Подключение кабеля USB (тип А -
микро-В) к аппаратному ключу
HDMI для подачи питания
