Введение8

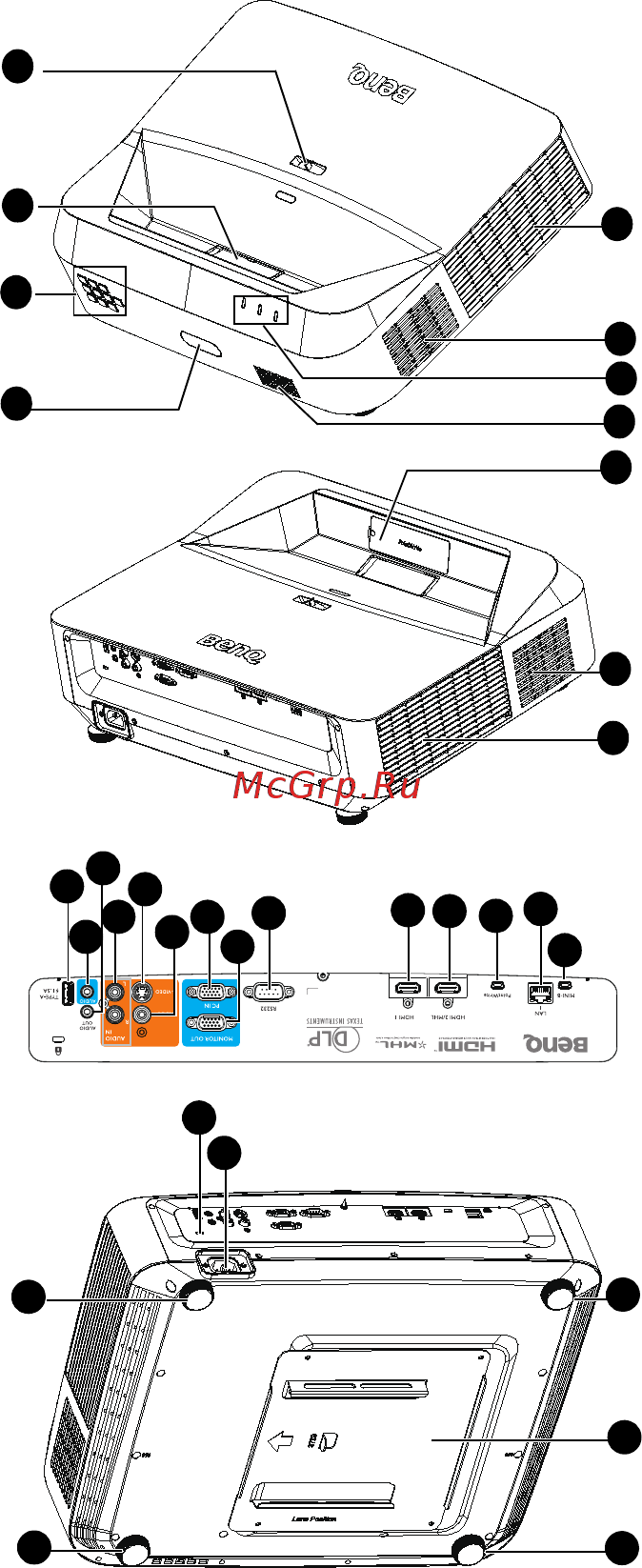

Внешний вид проектора
1. Регулятор фокуса
2. Проекционный объектив и
зеркало
3. Внешняя панель управления
(Подробнее см «Проектор» на
стр. 9.)
4. Передний ИК-датчик
дистанционного управления
5. Отверстия для вентиляции
(выброс)
6. Светодиодный индикатор
POWER/Светодиодный
индикатор температуры/
Светодиодный индикатор
СВЕТ
7. Защитная решетка динамика
8. Фальш-панель PointWrite
(дополнительный комплект
PointWrite)
9. Отверстия для вентиляции
(забор)
10. Разъем USB типа
А/1,5 А
11. Гнездо аудиовхода
12. Гнездо аудиовыхода
13. Гнездо аудиовхода (Л/П)
14. Гнездо видеовхода S-Video
15. Гнездо видеовхода
16. Гнездо входного сигнала RGB
(ПК)/компонентного
видеосигнала (YPbPr/YCbCr)
17. Гнездо выходного сигнала
RGB
18. Порт управления RS232
19. Входное гнездо HDMI 1
20. Входное гнездо HDMI 2/MHL
21. Порт PointWrite (Требуется
комплект PointWrite)
22. Входной разъем локальной
сети RJ-45
23. Мини-разъем USB типа B
24. Разъем для замка Kensington
(защита от
кражи)
25. Гнездо шнура питания
переменного тока
26. Регулировочные ножки
27. Монтажная плата проектора
1
3
5
4
2
5
6
7
8
9
9
10
16
17
18
19
20
21
22
23
15
11
13
14
12
25
24
26
26
26
26
27
