Benq MW826ST [17/50] Подключение
![Benq MW826ST [17/50] Подключение](/views2/1574829/page17/bg11.png)
17 Подключение

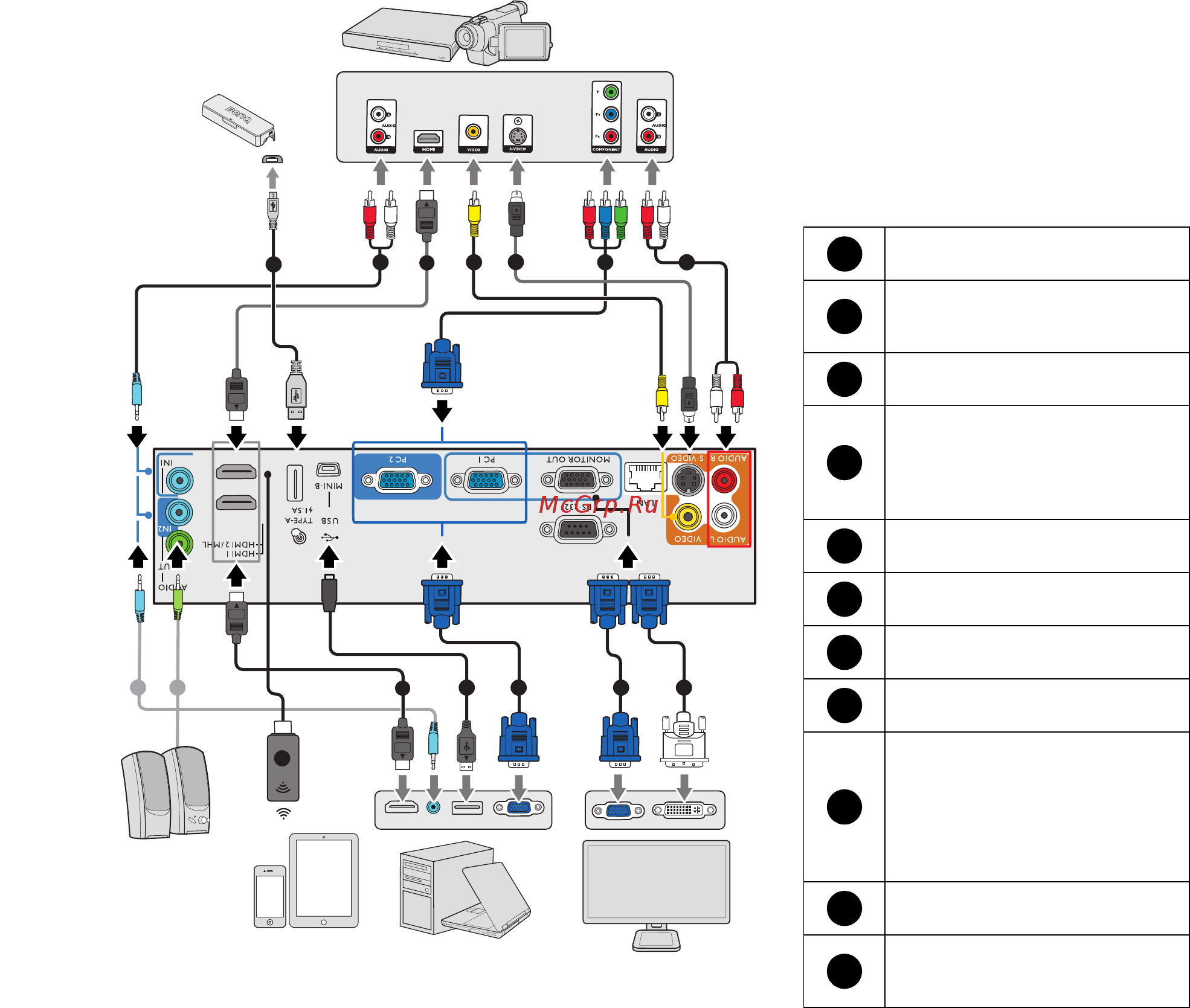

Подключение
При подключении источника сигнала к проектору обеспечьте выполнение следующих
условий.
1. Перед выполнением любых подключений обязательно выключите все оборудование.
2. Для каждого источника сигнала используйте соответствующий кабель.
3. Кабели должны быть плотно вставлены в разъемы.
7
2
77
10
4 8
3
1
1
5
6
10
11
9
0;67
0:67
Портативный
или настольный
компьютер
Кабель VGA
Кабель подключения
VGA к DVI-A
Кабель USB
Компонентное видео
на VGA (D-sub)
Переходной кабель
Кабель S-Video
Видеокабель
Аудиокабель
Аудиокабель (Л/П)
Кабель USB
(А – мини-B) для
подключения
К сенсорному блоку
Кабель HDMI
Беспроводной
адаптер HDMI
1
2
3
4
5
6
7
8
9
10
11
Динамики
Монитор
Интеллектуальное
устройство
Устройство аудио/видео
Сенсорный
блок
