18 Подключение
• На представленных выше рисунках кабелей некоторые могут не входить в комплект поставки
проектора (см. раздел Комплект поставки на стр. 7). Они доступны для приобретения в магазинах
электронных товаров.
• Иллюстрации подключения приведены исключительно в качестве примера. Задние разъемы на
проекторе могут различаться в зависимости от модели.
• В большинстве портативных компьютеров не
предусмотрено автоматическое включение внешних
видеопортов при подключении проектора. Обычно включение/выключение внешнего дисплея
осуществляется с помощью комбинации кнопок FN + функциональная кнопка. Нажмите
одновременно клавишу FN и соответствующую функциональную клавишу. Сведения
окомбинациях клавиш см. в инструкции к портативному компьютеру.
• Если после включения проектора и выбора соответствующего источника видеосигнала
воспроизведение видео не происходит, проверьте
включение и исправность источника сигнала.
Кроме того, проверьте правильность подключения кабелей видеосигнала.
7
2
77
10
4
3
1
1
10
9
0;67
0:67

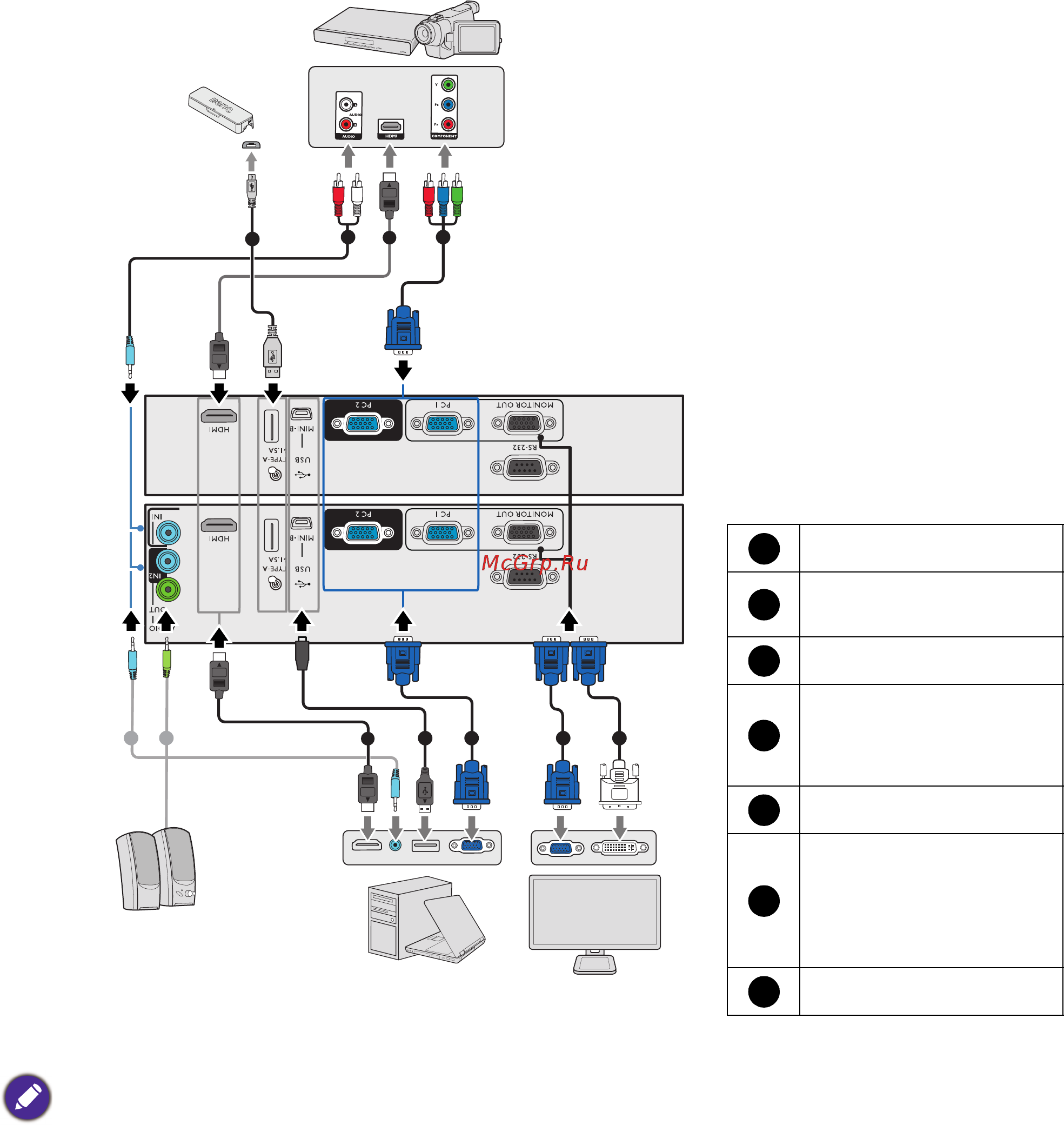

Кабель VGA
Кабель подключения
VGA к DVI-A
Кабель USB
Компонентное видео
на VGA (D-sub)
Переходной кабель
Аудиокабель
Кабель USB
(А – мини-B) для
подключения
К сенсорному блоку
Кабель HDMI
1
2
3
4
7
9
10
Портативный
или настольный
компьютер
Динамики
Монитор
Устройство аудио/видео
Сенсорный
блок
Содержание
