Технические допуски на возможные незначительные дефекты изображения
Панель монитора условно разделяется на две зоны, "А" и
"Б", как показано на рисунке справа. ЖК-панель подлежит
бесплатной замене в течение гарантийного срока, если
число пикселей, постоянно светящихся одним цветом,
превышает любое число пикселей, указанное в таблице:
Цвет пикселя Зона "А" Зона "Б"
Белый 0 0
Черный 3 6
Синий 3 6
Красный 3 6
Зеленый 3 6
Всего 3 6
Установка устройства
• Для установки устройства выберите такое место, где оно не будет мешать водителю, нормально
управлять автомобилем.
• Устанавливайте устройство в наименее освещенной части салона для получения наиболее яркого и
насыщенного изображения.
• Перед окончательной установкой устройства временно подключите к нему все провода и убедитесь,
что все соединения сделаны правильно и система
работает нормально.
• Используйте только прилагающиеся к устройству крепежные изделия. Только в этом случае установ-
ка будет надежной и безопасной. Использование деталей, не входящих в комплект устройства, может
привести к нарушению его нормальной работы.
• Если установка устройства требует сверления отверстий или любого другого изменения штатных де-
талей автомобиля, обязательно
проконсультируйтесь у ближайшего дилера и постарайтесь не про-
сверлить кузов автомобиля насквозь.
• Устанавливайте устройство таким образом, чтобы оно не могло стать причиной ранения водителя или
пассажиров во время внезапной остановки или резкого торможения.
• При установке отклонение проигрывателя от горизон-
тальной плоскости не должно превышать 30°. В против-
ном случае технические
характеристики проигрывателя
могут быть далеки от оптимальных.
• Установленное устройство не должно мешать посадке в
автомобиль и высадке из него.
• Установленное устройство не должно препятствовать
функционированию других систем автомобиля (например,
открыванию люка).
• Не закрепляйте устройство только на внутренней отделке
крыши автомобиля.

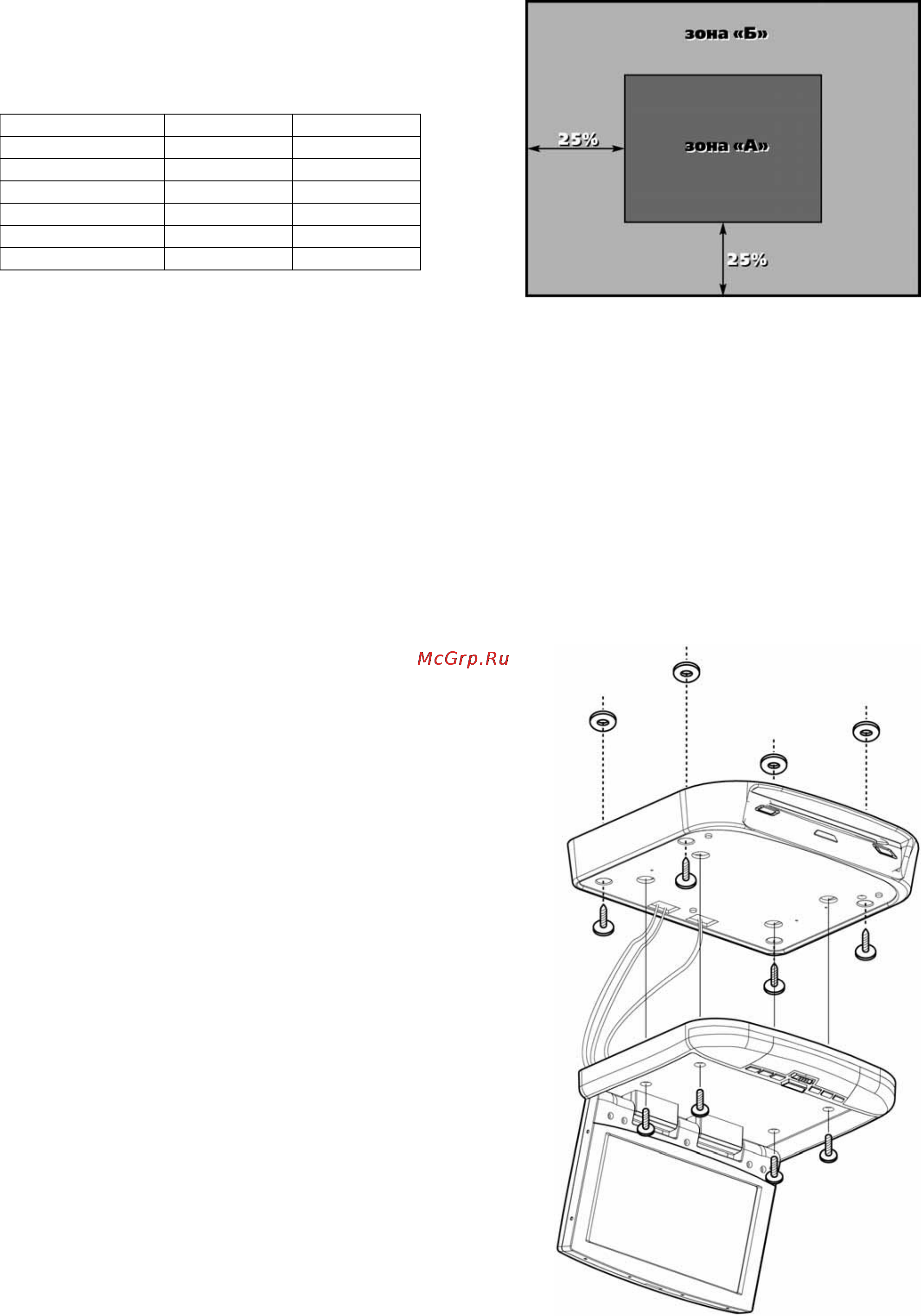

Процедура установки
1. Выберите место для установки устройства. Наметьте, ис-
пользуя в качестве шаблона модуль проигрывателя, и про-
сверлите 4 отверстия.
2. Произведите все подключения в соответствии со схемой
подключения устройства. Оставьте неподключенными только
провода питания (Красный, Желтый и Черный, выходящие из
коробки Filter Box).
3. Прикрутите модуль проигрывателя, прислонив к отверсти-
ям резиновые шайбы, при помощи
саморезов.
4. Присоедините и удерживайте монитор так, чтобы его края
четко попали в углубление модуля проигрывателя.
5. Привинтите монитор при помощи винтов к модулю проиг-
рывателя, подтянув проводку.
