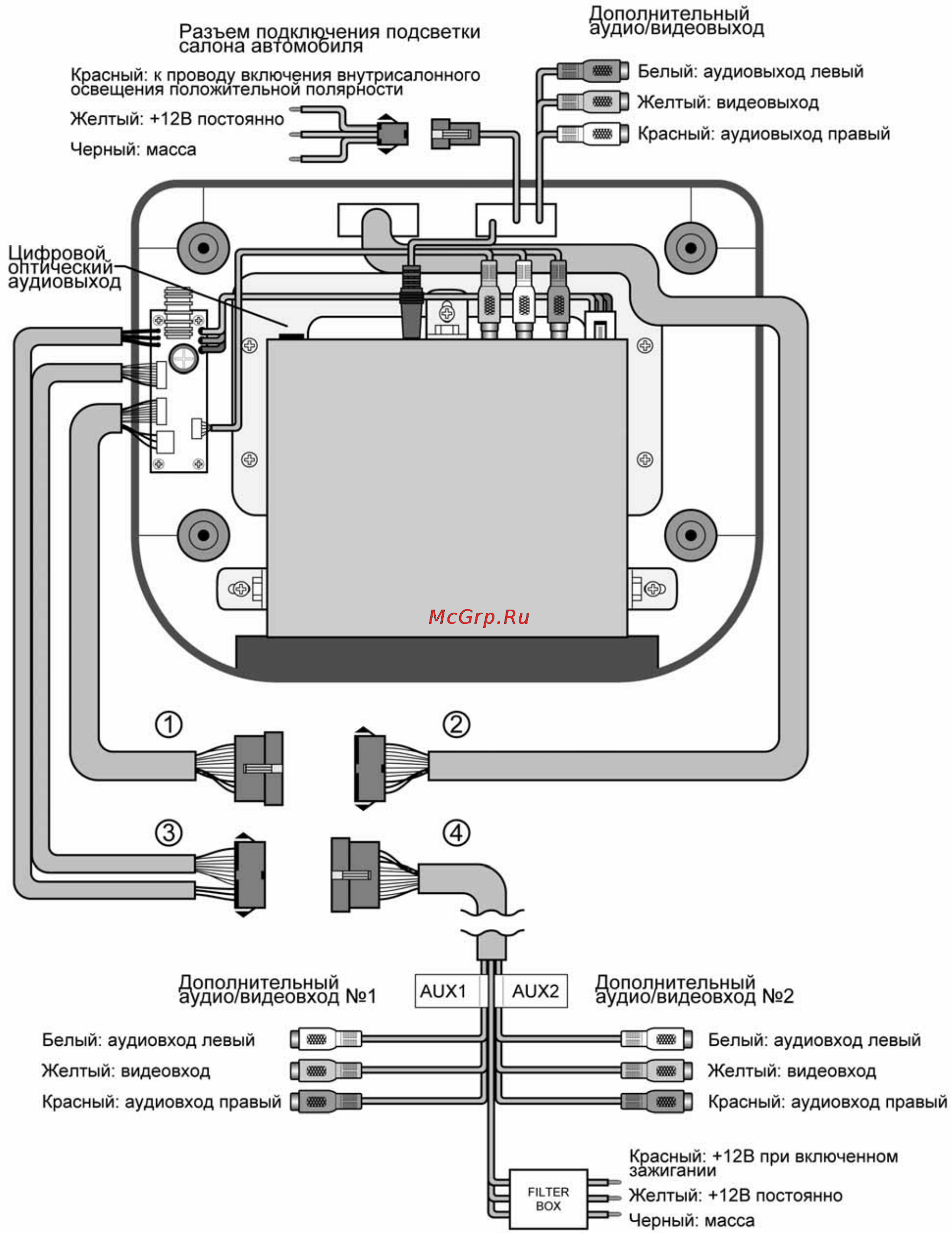

Схема подключения проводов устройства

Примечание: На данном рисунке указана типовая схема включения устройства (разъем №1 к разъему

№2, разъем №3 к разъему №4), при котором к дополнительному аудио/видеовходу №2 уже подключен

встроенный DVD-проигрыватель. В этом режиме вы можете выбирать источник аудио/видеосигнала ме-

жду дополнительным аудио/видеовходом №1 (режим AUX-1) и встроенным DVD-проигрывателем (режим

AUX-2). При этом нет возможности произвести подключение другого устройства к аудио/видеовходу №2.

Оставьте данные три RCA-разъема в пластиковых заглушках.

В случае необходимости отображения на встроенном мониторе изображения от двух внешних источни-

ков, подключите разъем №2 к разъему №4. Внимание! Встроенный DVD-проигрыватель является вы-

ключенным в данном режиме работы.

Примечание:

Красный

провод устройства должен быть

подключен к цепи зажигания во избежание

разряда аккумуляторной батареи автомобиля

при продолжительной стоянке.
