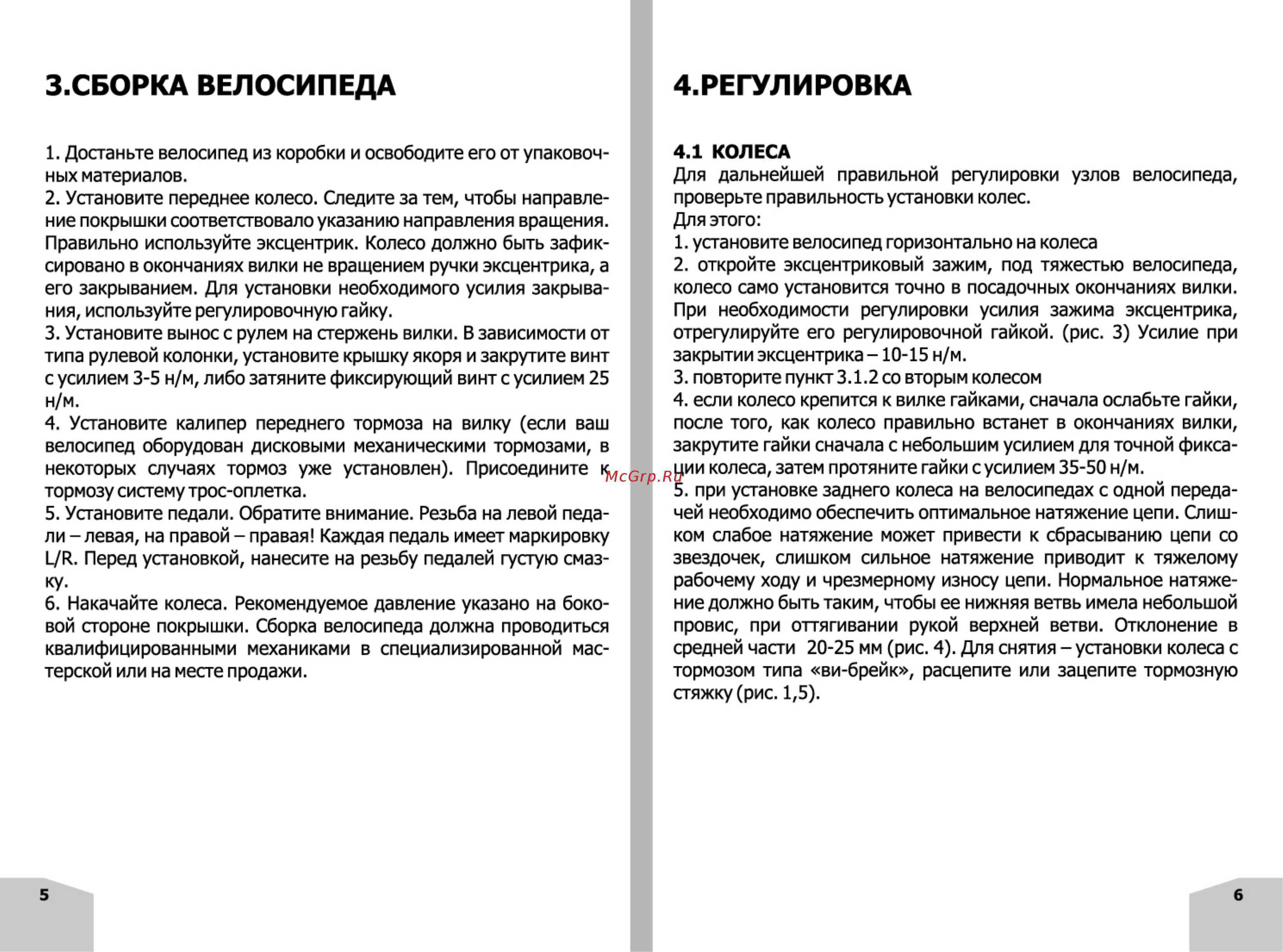

3 СБОРКА ВЕЛОСИПЕДА 4 РЕГУЛИРОВКА 1 Достаньте велосипед из коробки и освободите его от упаковоч ных материалов 2 Установите переднее колесо Следите за тем чтобы направле ние покрышки соответствовало указанию направления вращения Правильно используйте эксцентрик Колесо должно быть зафик сировано в окончаниях вилки не вращением ручки эксцентрика а его закрыванием Для установки необходимого усилия закрыва ния используйте регулировочную гайку 3 Установите вынос с рулем на стержень вилки В зависимости от типа рулевой колонки установите крышку якоря и закрутите винт с усилием 3 5 н м либо затяните фиксирующий винте усилием 25 н м 4 Установите калипер переднего тормоза на вилку если ваш велосипед оборудован дисковыми механическими тормозами в некоторых случаях тормоз уже установлен Присоедините к тормозу систему трос оплетка 5 Установите педали Обратите внимание Резьба на левой педа ли левая на правой правая Каждая педаль имеет маркировку 1 Р Перед установкой нанесите на резьбу педалей густую смаз ку 6 Накачайте колеса Рекомендуемое давление указано на боко вой стороне покрышки Сборка велосипеда должна проводиться квалифицированными механиками в специализированной мас терской или на месте продажи 4 1 КОЛЕСА Для дальнейшей правильной регулировки узлов велосипеда проверьте правильность установки колес Для этого 1 установите велосипед горизонтально на колеса 2 откройте эксцентриковый зажим под тяжестью велосипеда колесо само установится точно в посадочных окончаниях вилки При необходимости регулировки усилия зажима эксцентрика отрегулируйте его регулировочной гайкой рис 3 Усилие при закрытии эксцентрика 10 15 н м 3 повторите пункт 3 1 2 со вторым колесом 4 если колесо крепится к вилке гайками сначала ослабьте гайки после того как колесо правильно встанет в окончаниях вилки закрутите гайки сначала с небольшим усилием для точной фикса ции колеса затем протяните гайки с усилием 35 50 н м 5 при установке заднего колеса на велосипедах с одной переда чей необходимо обеспечить оптимальное натяжение цепи Слиш ком слабое натяжение может привести к сбрасыванию цепи со звездочек слишком сильное натяжение приводит к тяжелому рабочему ходу и чрезмерному износу цепи Нормальное натяже ние должно быть таким чтобы ее нижняя ветвь имела небольшой провис при оттягивании рукой верхней ветви Отклонение в средней части 20 25 мм рис 4 Для снятия установки колеса с тормозом типа ви брейк расцепите или зацепите тормозную стяжку рис 1 5 5 6
