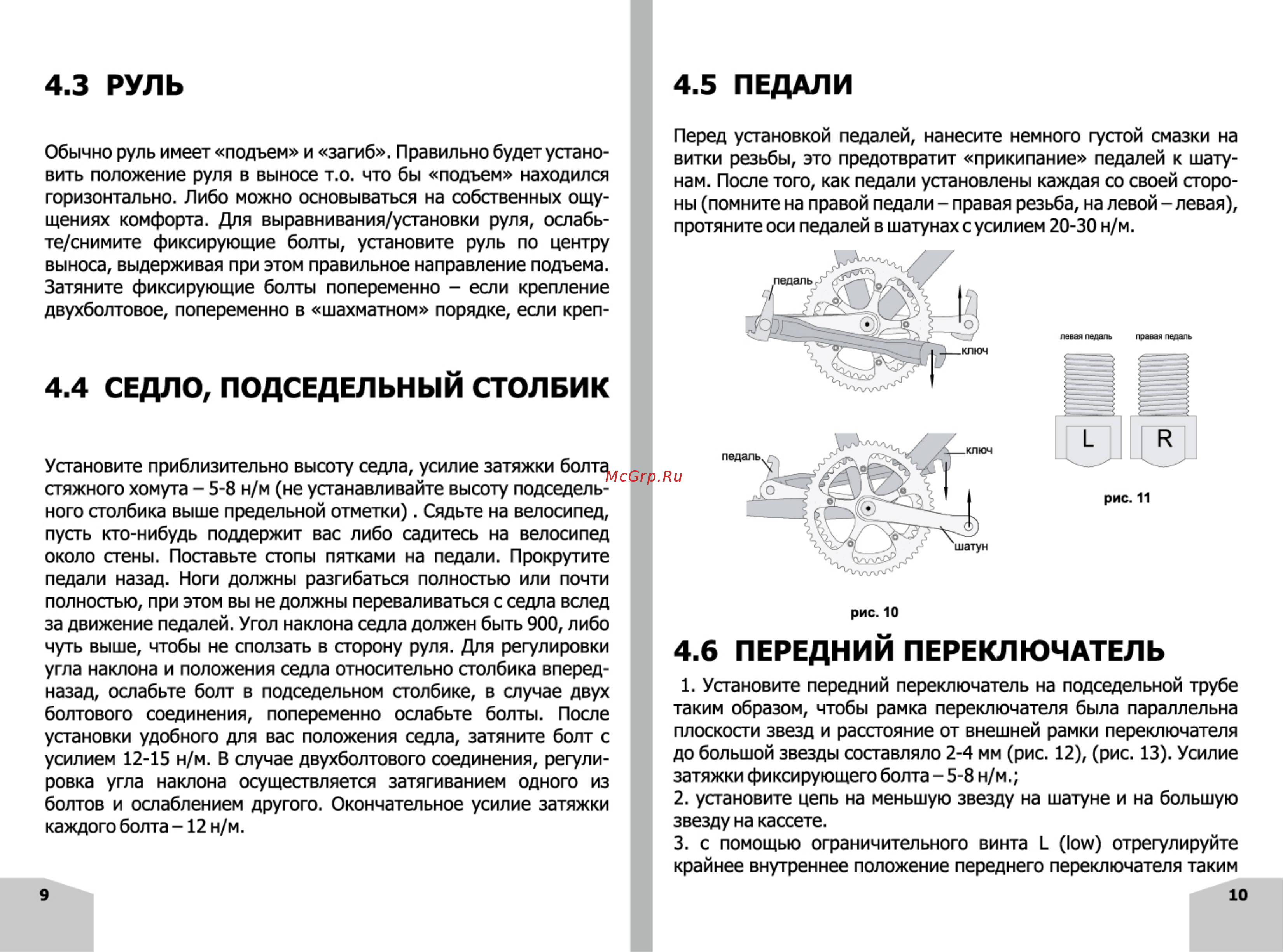

4 3 РУЛЬ Обычно руль имеет подъем и загиб Правильно будет устано вить положение руля в выносе т о что бы подъем находился горизонтально Либо можно основываться на собственных ощу щениях комфорта Для выравнивания установки руля ослабьте снимите фиксирующие болты установите руль по центру выноса выдерживая при этом правильное направление подъема Затяните фиксирующие болты попеременно если крепление двухболтовое попеременно в шахматном порядке если креп 4 5 ПЕДАЛИ Перед установкой педалей нанесите немного густой смазки на витки резьбы это предотвратит прикипание педалей к шату нам После того как педали установлены каждая со своей сторо ны помните на правой педали правая резьба на левой левая протяните оси педалей в шатунах с усилием 20 30 н м 4 4 СЕДЛО ПОДСЕДЕЛЬНЫЙ СТОЛБИК Установите приблизительно высоту седла усилие затяжки болта стяжного хомута 5 8 н м не устанавливайте высоту подседель ного столбика выше предельной отметки Сядьте на велосипед пусть кто нибудь поддержит вас либо садитесь на велосипед около стены Поставьте стопы пятками на педали Прокрутите педали назад Ноги должны разгибаться полностью или почти полностью при этом вы не должны переваливаться с седла вслед за движение педалей Угол наклона седла должен быть 900 либо чуть выше чтобы не сползать в сторону руля Для регулировки угла наклона и положения седла относительно столбика впередназад ослабьте болт в подседельном столбике в случае двух болтового соединения попеременно ослабьте болты После установки удобного для вас положения седла затяните болт с усилием 12 15 н м В случае двухболтового соединения регули ровка угла наклона осуществляется затягиванием одного из болтов и ослаблением другого Окончательное усилие затяжки каждого болта 12 н м 9 рис 11 рис 10 4 6 ПЕРЕДНИЙ ПЕРЕКЛЮЧАТЕЛЬ 1 Установите передний переключатель на подседельной трубе таким образом чтобы рамка переключателя была параллельна плоскости звезд и расстояние от внешней рамки переключателя до большой звезды составляло 2 4 мм рис 12 рис 13 Усилие затяжки фиксирующего болта 5 8 н м 2 установите цепь на меньшую звезду на шатуне и на большую звезду на кассете 3 с помощью ограничительного винта L low отрегулируйте крайнее внутреннее положение переднего переключателя таким ю
