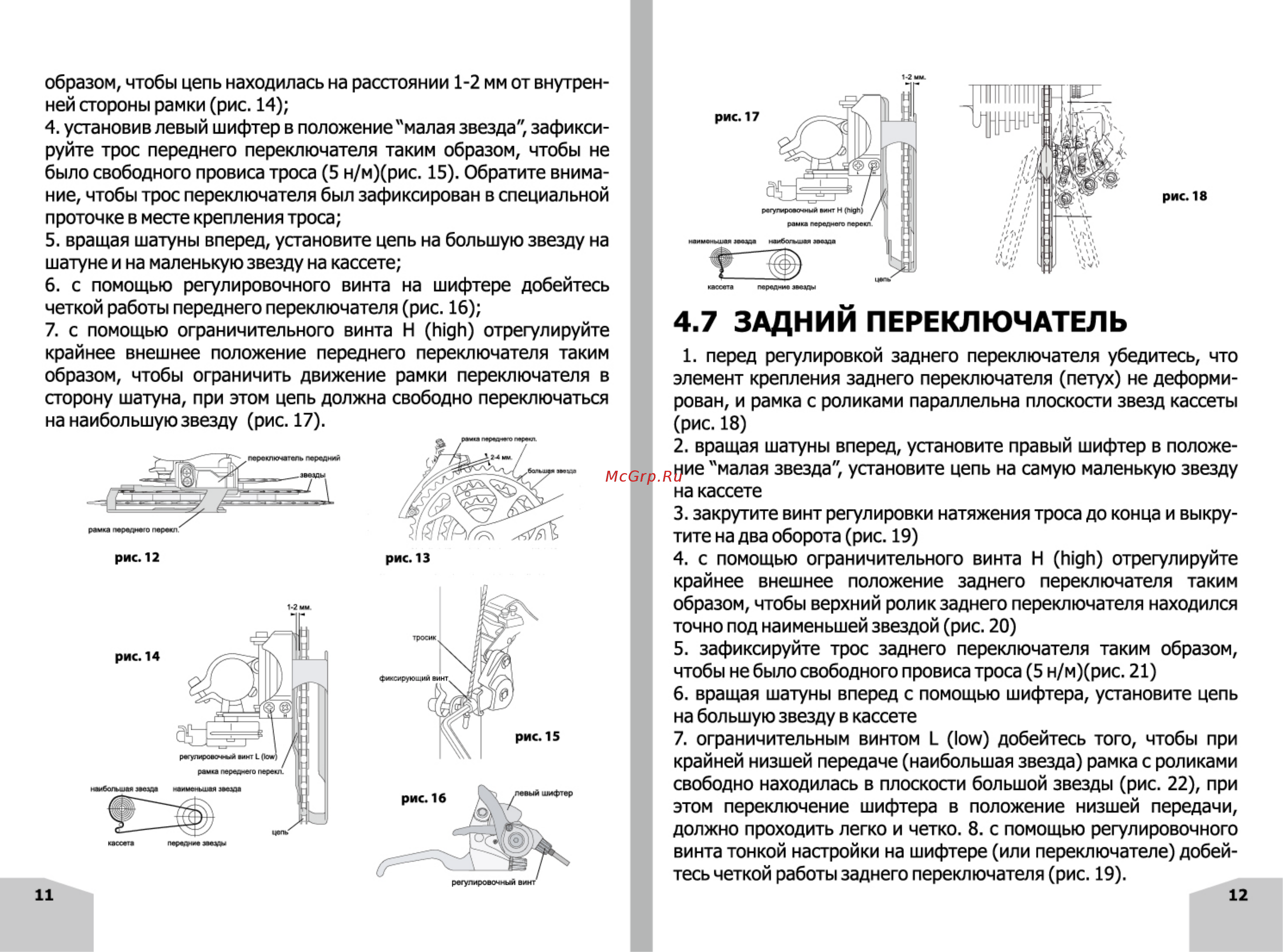

образом чтобы цепь находилась на расстоянии 1 2 мм от внутрен ней стороны рамки рис 14 4 установив левый шифтер в положение малая звезда зафикси руйте трос переднего переключателя таким образом чтобы не было свободного провиса троса 5 н м рис 15 Обратите внима ние чтобы трос переключателя был зафиксирован в специальной проточке в месте крепления троса 5 вращая шатуны вперед установите цепь на большую звезду на шатуне и на маленькую звезду на кассете 6 с помощью регулировочного винта на шифтере добейтесь четкой работы переднего переключателя рис 16 7 с помощью ограничительного винта Н high отрегулируйте крайнее внешнее положение переднего переключателя таким образом чтобы ограничить движение рамки переключателя в сторону шатуна при этом цепь должна свободно переключаться на наибольшую звезду рис 17 11 1 2 мм кассета передни ээеады 4 7 ЗАДНИЙ ПЕРЕКЛЮЧАТЕЛЬ 1 перед регулировкой заднего переключателя убедитесь что элемент крепления заднего переключателя петух не деформи рован и рамка с роликами параллельна плоскости звезд кассеты рис 18 2 вращая шатуны вперед установите правый шифтер в положе ние малая звезда установите цепь на самую маленькую звезду на кассете 3 закрутите винт регулировки натяжения троса до конца и выкру тите на два оборота рис 19 4 с помощью ограничительного винта Н high отрегулируйте крайнее внешнее положение заднего переключателя таким образом чтобы верхний ролик заднего переключателя находился точно под наименьшей звездой рис 20 5 зафиксируйте трос заднего переключателя таким образом чтобы не было свободного провиса троса 5 н м рис 21 6 вращая шатуны вперед с помощью шифтера установите цепь на большую звезду в кассете 7 ограничительным винтом L low добейтесь того чтобы при крайней низшей передаче наибольшая звезда рамка с роликами свободно находилась в плоскости большой звезды рис 22 при этом переключение шифтера в положение низшей передачи должно проходить легко и четко 8 с помощью регулировочного винта тонкой настройки на шифтере или переключателе добей тесь четкой работы заднего переключателя рис 19 12
