Esi UGM96 [2/13] Лицевая панель

1. Введение

Благодарим за выбор ESI UGM96.

Сверхпортативный USB-аудиоадаптер для гитары и микрофона позволяет одновременно

подсоединить к компьютеру РС или Mac две гитары (через инструментальные входы Hi-

Z) или одну гитару и микрофон. На задней панели устройства расположен стереовыход,

который можно использовать для мониторинга, то есть прослушивания с наушниками.

Это делает UGM96 идеальным помощником при записи пения под гитару в студии или в

дороге.

UGM96 – без всяких специальных адаптеров или дополнительных источников питания –

можно использовать для обработки в режиме реального времени на компьютере РС или

Мас музыкального сигнала при пении под гитару и прослушивания результата через

наушники. Для этого достаточно подсоединить к UGM96 гитару, наушники, микрофон и

настольный ПК или ноутбук.

К UGM96 прилагается Cubase LE 4, профессиональное программное обеспечение для

многоканальной обработки звука компании Steinberg, а также великолепный плагин Studio

Devil Virtual Guitar Amp для имитации усилителя гитары в режиме реального времени от

Gallo Engineering. Сочетание этих двух программ исключает необходимость в

комбоусилителях, специальных микрофонах и дорогостоящем усилительном

оборудовании для получения профессионального звука гитары и позволяет сразу начать

запись собственных треков. Трудно поверить, какую массу возможностей предоставляет

этот замечательный комплект!

2. Описание UGM96

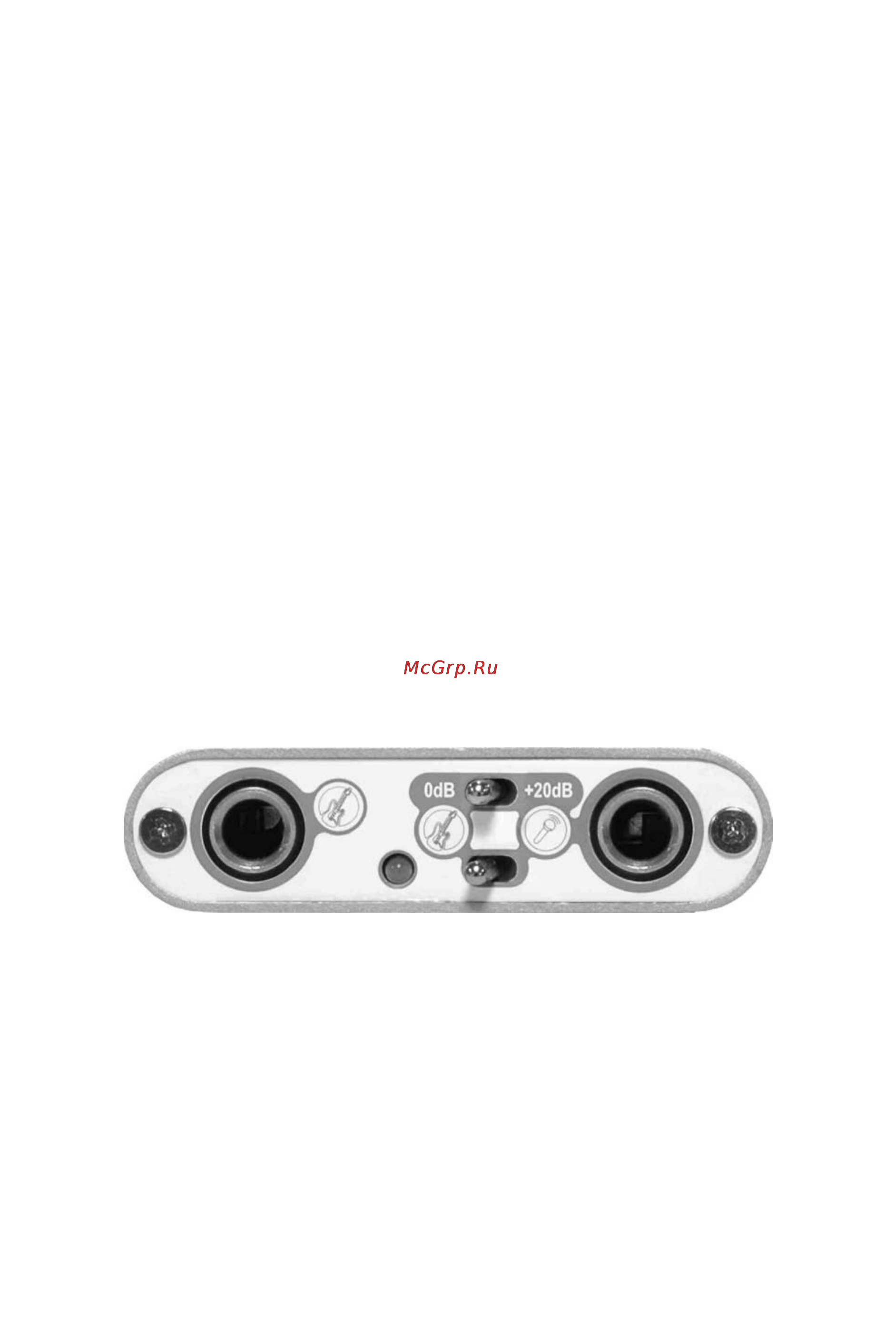

2.1 Лицевая панель

На лицевой панели UGM96 расположены следующие элементы, слева направо:

- вход инструмента Hi-Z левого канала; этот разъем используется для подключения к

UGM96 электрогитары стандартным кабелем с 6,4-мм разъемом

- индикатор состояния; этот светодиод указывает рабочее состояние UGM96

- выключатель предусилителя микрофона (0 дБ ~+20 дБ); позволяет включать и

выключать предусилитель микрофона для правого канала

- Hi-Z/переключатель выбора микрофона; позволяет выбирать устройство,

подключенное к UGM96: электрогитару (переключатель повернут влево) или

динамический микрофон (переключатель повернут вправо)

- вход правого канала для инструмента Hi-Z или микрофона; этот разъем

используется для подключения к UGM96 электрогитары или динамического

микрофона стандартным кабелем XLR с 6,4-мм разъемом.
