3. Регулятор давления сжатого воздуха (рис. С-3) используется для регулировки давления в соответствие с
данными горелки. Для блокировки регулятора необходимо надавить на него до фиксации.
4. Манометр (рис. С-4), позволяет контролировать требуемое значение подачи сжатого воздуха. Отградуирован в
барах.
5. Индикатор горелки (желтая лампочка) (рис. С-5):
- Если индикатор горит, значит цикл активирован: включена пилотная или режущая дуга.
- В режиме ожидания, при отжатой кнопке горелки, индикатор не горит.
- Индикатор не горит при нажатой кнопке горелки, в следующих случаях:
- в режиме последующей подачи газа (> 45 сек) и режиме предподачи газа (0,8 сек)
- если пилотная дуга не попадает на рабочий материал в течении 2 сек
- если режущая дуга прерывается из-за того, что горелка далеко от рабочего материала, имеется
сильный износа электрода или горелка отведена от материала.
- при включении системы защиты.
6. Индикатор аварии (красный светодиод) (рис. С-6) и желтый индикатор отсутствия фазы (рис. С-10)
- горит если, происходит перегрев аппарата, превышение/занижение напряжения
электросети или
исчезновение фазы.
- в этом режиме работа аппарата блокируется.
- перезапуск происходит автоматически (светодиод гаснет) через 4 секунды после возвращения параметров в
норму.
7. Желтый светодиод неисправности давления воздуха (рис. С-7), загорается вместе с индикатором аварии (рис.
С-6)
- индикация этого светодиода означает, что давление воздуха недостаточно для нормальной работы
-
в этом режиме аппарат не работает
- возобновление работы происходит автоматически (светодиод гаснет), после возвращения в норму
параметров
8. Кнопка включения подачи газа (рис. С-8).

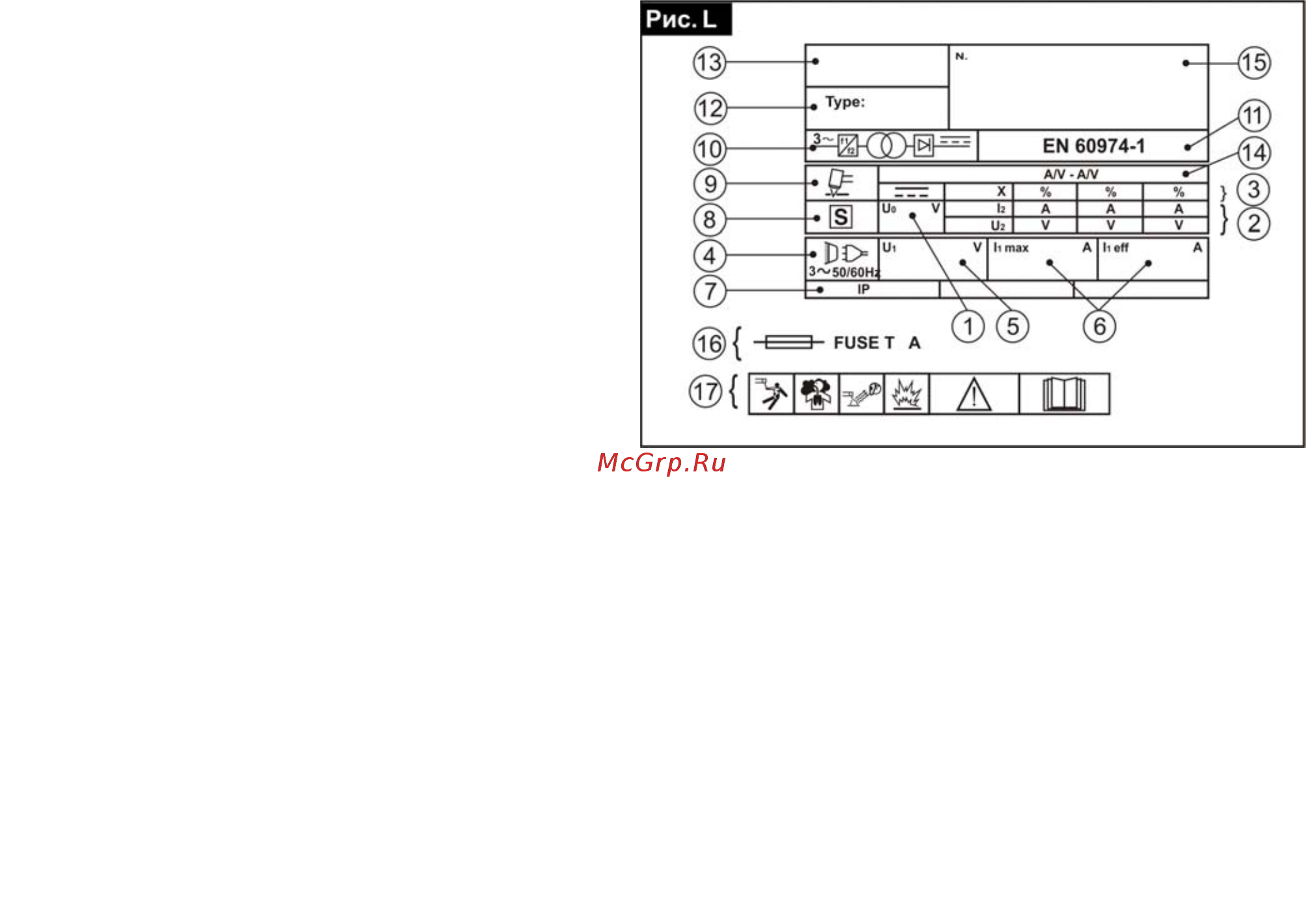

9. Табличка с техническими данными (рис. L)
а) основные значения
1 - напряжение без нагрузки (U
0
)
2 - рабочие ток/напряжение (I
2
/U
2
)
3 - продолжительность включения (Х)
б) значения сети питания
4 - количество фаз и частота 50/60 Гц
5 - напряжение в сети (U
1
)
6 - I
1max
- максимальное потребление тока;
I
1eff
- максимально эффективный
потребляемый ток
с) общая информация
7 - уровень защиты покрытия
8 - символ S показывает, что сварочные
работы могут проводиться вблизи больших
масс металла.
9 - символ типа работ
10 - тип структурной схемы аппарата
11 - соответствие Европейским нормам безопасности и требованиям к конструкции сварочных аппаратов
12 - название аппарата
13 - производитель
14 - диапазон рабочего тока (мин/макс) при соответствующем напряжение дуги.
15 - серийный номер: необходим для идентификации аппарата при обращении в сервисную службу,
снабжения запасными частями, установления происхождения изделия.
16 - параметры предохранителей
17 - символы, относящиеся к предписаниям по безопасности
10. Горелка.
- кнопка горелкиэто средство управления, с помощью которого можно начинать и останавливать процедуру резки.
- когда кнопка отпущенарабочий цикл немедленно останавливается, за исключением последующей подачи газа.
- для включения цикла кнопку нужно удерживать не менее 0,3 сек.
11. Подготовка к работе.
- Убедитесь в соблюдении мер предосторожности и безопасность.
- Убедитесь, что все элементы аппарата правильно собраны и подключены
- Установите автоматический выключатель и главный выключатель аппарата в поз. 1.
- Выберите при помощи потенциометра ток резки, который подходит для желаемого вида работы.
- Нажмите и отпустите кнопку горелки для подачи воздуха (около 45 сек) (рис.
С-8).
- Обеспечьте свободный выход воздуха для предотвращения образования конденсата в горелке.
