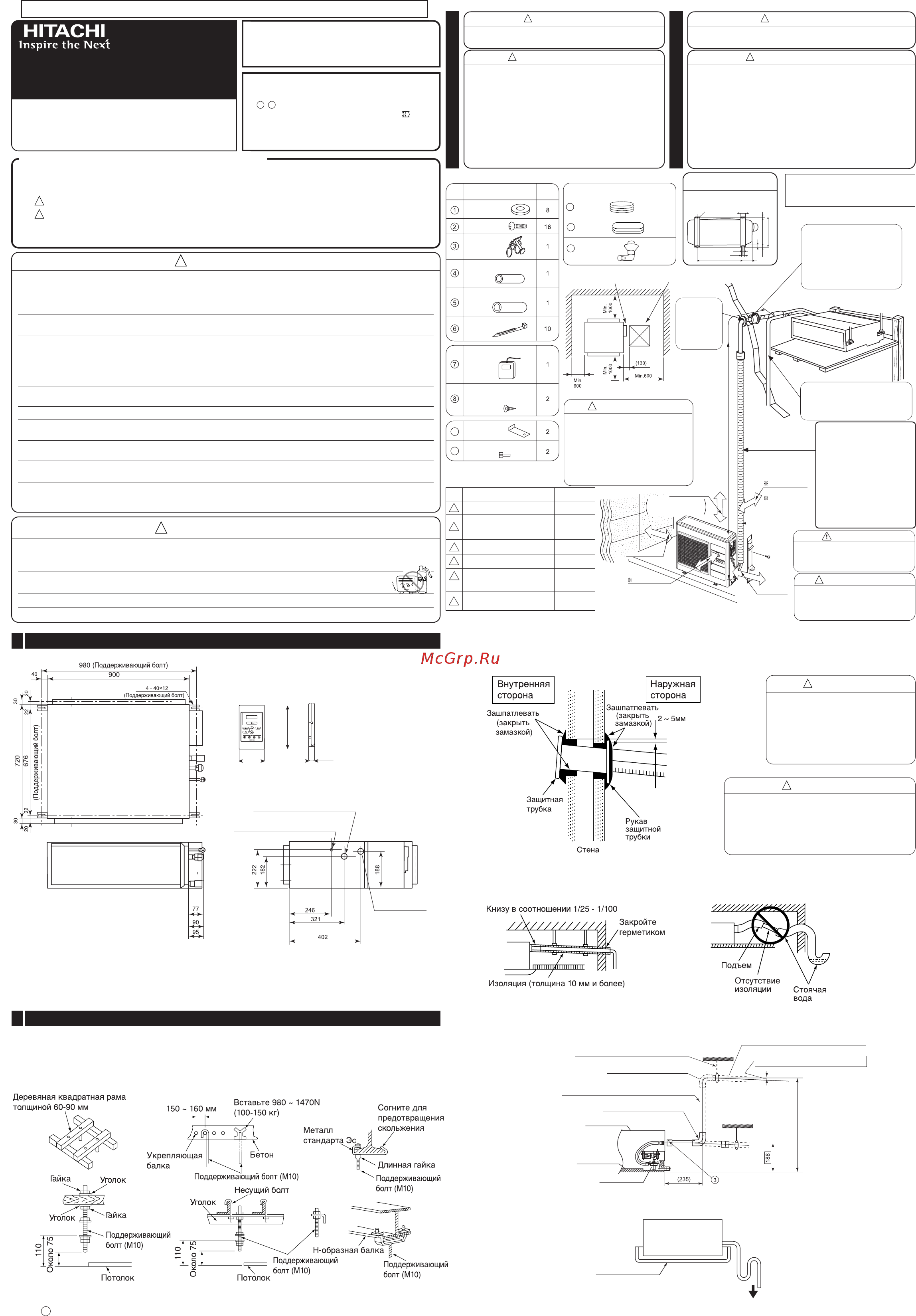

Hitachi RAD-50DH7 Технические данные онлайн

Hitachi RAD-50DH7 Технические данные онлайн
Группа показа
Групповая инсталяционная
пластина
Групповое покрытие
Отдаленный диспетчер (радио)
Держатель для дистанционного
управления
3.1 x 16 винтов
Сливная трубка
Должна крепиться отдельно Изолируйте
часть трубы, которая в помещении,
для предотвращения конденсации.
Внутренние трубопроводы
должны быть изолированы
прилагаемой изолирующей
трубкой. (Если изолятор
недостаточный, пожалуйста,
используйте коммерческие
продукты.)
Будьте
уверены,
что замазаны
все щели
замазкой.
ПРЕДУПРЕЖДЕНИЕ
!
<
IA231: A
>
ИНВЕРТОР ЕДИНСТВЕННАЯ ЕДИНИЦА
DUCTING, BOЗДУШНАЯ УСЛОВНЫЙ
●
+ –
Отвертки двух типов
●
Рулетка
●
Hож
●
Пила
●
Мощная дрель диаметром 65мм
●
Аллен Кей
( 4mm)
●
Ключи (14, 17, 19, 22, 24, 27
MM
)
●
Детектор утечки гaза
●
Кусачки для трубок
●
Виниловая лента
●
Клещи
●
Оборудование для придания трубке формы раструба
●
Тщательно изучите процедуры правильного
монтажа перед началом монтажной работы.
●
Агенты по продаже должны информировать
покупателей относительно правильного монтажа.
Инструменты, необходимые
для монтажной работы.
ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ
●
Внимательно прочитайте правила техники безопасности перед началом работы.
●
Содержание этого раздела жизненно важно для обеспечения безопасности. Пожалуйста, обратите особое внимание
на следующие знаки.
ОСТОРОЖНО …… неправильные методы монтажа могут привести к смерти или серьезной травме.
ПРЕДУПРЕЖДЕНИЕ …… неправильный монтаж может привести к серьезным последствиям.
Убедитесь в том, что кондиционер работает нормально после монтажа. Объясните покупателю правильный-способ
эксплуатации кондиционера в соответствии с инструкцией для пользователя.
!
!
ВНУТРЕННИЙ БЛОК
НАРУЖНЫЙ БЛОК
RAD-50DH7
RAD-60DH7
RAD-70DH7
RAC-50DH7
RAC-60DH7
RAC-70DH7
ОСТОРОЖНО
!
ПРЕДУПРЕЖДЕНИЕ
!
●
Должен быть установлен прерыватель цепи или плавкий предохранитель (с временной задержкой на 20A). При отсутствии прерывателя цепи или
плавкого предохранителя существует опасность удара током.
Главный переключатель с контактным зазором более, чем 3мм, должен быть установлен на линии электропитания наружного блока.
●
Не устанавливайте блок вблизи места, где есть горючий газ. Конденсирующий блок
может загореться, если возникнет утечка воспламеняющегося газа.
●
Пожалуйста, обеспечьте ровный поток воды при установке дренажной муфты.
●
Трубки должны устанавливаться на опорах, с расстоянием между опорами не более 1 м.
●
Пожалуйста, сделайте запрос Вашему агенту по продажам или квалифицированному технику на установку
кондиционера. Могут случиться утечка воды, короткое замыкание или возгорание, если Вы сделаете монтаж сами.
●
Пожалуйста, в процессе монтажа соблюдайте правила, указанные в инструкции по монтажу. Неправильный монтаж
может привести к утечке воды, электрическому удару и возгоранию.
●
Убедитесь, что блоки кондиционера устанавливаются в местах, которые могут полностью выдержать вес блоков. В
противном случае, блоки могут представлять опасность при падении с высоты.
●
Соблюдайте правила работы с электроустановками и методы, описанные в инструкции по монтажу, при работе с
током. Используйте электрические кабеля, одобренные инстанциями Вашей страны.
●
Убедитесь в использовании специально предназначенной проволоки для соединения охлаждающего и конденсирующего
блоков. Пожалуйста, убедитесь в том, что соединения надежные после того, как провода введены в терминалы.
Неправильное введание проводов и свободные контакты могут вызвать перегрев и возгорание.
●
Пожалуйста, используйте специально предназначенные детали для монтажа. Иначе, блоки могут упасть, возникнет
утечка воды, могут произойти электрический удар и возгорание.
●
Обязательно используйте указанный набор трубок для R410A. Иначе медные трубки могут ломаться или протекать.
●
При установке или снятии кондиционера убедитесь, что в цикле охлаждения не осталось воздуха или влаги. Иначе
давление в цикле охлаждения может стать ненормально высоким и вызвать разрыв.
●
В случае утечки газа–хладагента во время работы убедитесь, что помещение полностью провентилировано. При
контакте газа–хладагента с огнем может возникнуть ядовитый газ.
●
После завершения установочных работ проверьте отсутствие утечки газа–хладагента. Если газ–хладагент протекает
в помещение, вступая в контакт согнем в обогревателях, может возникнуть ядовитый газ.
●
Несанкционированные изменения в конструкции кондиционера могут быть опасными. При возникновении поломки
обратитесь к квалифицированному специалисту по кондиционерам или электрику. Неправильно произведенный ремонт
может служить причиной протечки воды, ударов током и возгорания и т.д.
ТОЛЬКО ДЛЯ ОБСЛУЖИВАЮЩЕГО ПЕРСОНАЛА
ВЫБОР МЕСТА УСТАНОВКИ
(Пожалуйста, обратите внимание на следующие пункты и по лучите разрешение покупателя перед монтажом).
ОСТОРОЖНО
●
Блок должен быть у становлен в устойчивом, невибрирующем
месте, обеспечивающем ст абильное его положение.
ОСТОРОЖНО
●
Наружный блок должен быть установлен на месте, которое может быть
нагр ужено большим весом. Иначе увеличатся шум и вибрация.
ПРЕДУПРЕЖДЕНИЕ
●
Не допускаются исто чники тепла вблизи блока и какие-
либо препятствия вых оду воздуха.
●
Зазоры сверху, справа и слева указаны на рис унке ниже.
●
Располoжение должно быть у добно для соединения с
ВНЕШНИМ блоком и для стока воды.
●
Чтобы избегать вмешательства от шума, пожалуйста
разместите единицу и ее отдаленного диспетчера по крайней
мере 1м от радио, телевидение и инвертор напечатают
флоурессент лампу.
●
Во избежание ошибок в передаче сигнала от дистрнционного
регулятора, пожалуйста, помещайте регулятор подальше от
высок очастотных у становок и мощных р адиосистем.
●
Высота установки внутреннего блока должна быть 2,3 метра,
а в населённых местах выше.
ПРЕДУПРЕЖДЕНИЕ
●
Не подвергайте блок воздействию прямых со лнечных лучей или дождя.
Кроме того, должна быть х орошая вентиляция, свободная от
препятствий.
●
Не направляйте воздух, выходящий их блока, на животных или растения.
●
Зазоры блока сверху, слева, справа и спереди указаны на рисунке ниже.
По крайней мере, 3 стороны должны быть на открытом воздухе.
●
Убедитесь, что горячий воздух, выходящий из блока, и шум не беспокоят
соседей.
●
Не устанавливайте блок в месте, где имеется воспламеняющийся г аз,
пар, масло или дым.
●
Место должно быть у добно для стока воды.
●
Размещайте Наружный б лок и его соединительные шнуры на расстоянии
не менее 1 м от антенны или сигнальной линии телевизора, радио или
телефона. Это позволит избежать шумовых поме х.
ВНУТРЕННИЙ БЛОК
НАРУЖНЫЙ БЛОК
!
!
!
!
Наименование Компонентов внутреннего Блока
Другие дополнительные части для
группы показа и беспроводного
дистанционного управления SPX-RCK1
9
10
Скрепление
●
Установить внутреннюю единицу с
надлежащим разрешением вокруг этого для
операции и обслуживание рабочее место.
●
Если правление потолка не может быть
обнаружено для обслуживания, готовить
обслуживание лаз ниже внутренней единицы
чтобы удалять внутреннюю единицу Однако,
если решено не держать гребень, удалять 4
винта, которые установлены к гребень
Размеры Установочной
Подставки НАРУЖНОГО блока
3
Затычка
Названия наружных компонентов
Количество
№ Предмет
Дренажная
Трубка
1
11
12
Затычка
1
13
Рисунок, показывающий Монтаж
ВНУТРЕННЕГО и НАРУЖНОГО
БЛОКОВ
ПРЕДУПРЕЖДЕНИЕ
●
Освобождают от обязательств решетку, и
решетка всасывания должна быть
покрыта материал изоляции, чтобы
препятствовать воде, чтобы понизиться
!
●
Разность в высоте между
охлаждающим и к
онденсирующим блоками
должна быть меньше 20 м.
●
Соединительная трубка,
независимо, большая или
маленькая, должна быть
изолирована изолирующей
трубкой и затем обмотана
виниловой лентой. (Изолятор
будет портиться, если не
обмотан лентой).
120
70 18
●
Затем произведите соединение хладогенной трубки, сливной трубки, и провода Эф на потолке после закрепления
комнатного блока. Подготовьте сливную трубку, хладогенную трубку и провод Эф для закрепления.
●
для полной информации об отверстии в потолке, проконсультируйтесь у строительной организации.
●
Если потолок уже закрыт, то соединение кабелей между уличным и комнатным блоками, трубопроводов и слива
должно быть завершено до фиксации комнатного блока.
Отверстие в потолке и положение поддерживающего болта
1
Проход Стены и Монтаж Защитной Трубки
●
Просверлить в стене отверстие њ65 мм, которое слегка наклонено к наружной стороне. Сверлить стену под небольшим углом.
●
Обрезать защитную трубку по толщине стены.
●
Пустой промежуток в рукаве защитной трубки должен быть полностью закрыт шпатлевкой во избежание попадания дождевых капель в комнату.
Убедитесь, что провод не находится
в контакте с какимлибо металлом в
стене. Пожалуйста, используйте
защитную трубку в качестве провода,
проходящего через полую часть
стены так, чтобы предотвратить
возможность повреждения мышами.
Подготовка к установке комнатного блока
2
Фиксация поддерживающих болтов
●
Не забудьте укрепить потолок (перекрытие, потолочные балки), чтобы потолок не провисал и предотвратить вибрацию
потолочных плит.
●
Поддерживающие болты должны быть приобретены по необходимости.
●
Смотрите нижеприведенный рисунок для определения длины поддерживающих болтов.
●
Вслучае деревяного перекрытия
●
В случае стального перекрытия
(Блок: мм)
Обязательно используйте защитную трубу
(заводского производства). Если кабели
задевают металлическую арматуру в стене или
в стене имеются дыры, где мыши могут прокусить
кабеля, то это может стать причиной
электрошока или огня.
●
Если сливную трубку не удается расположить равномерно из-за препятствий, то она может быть расположена снаружи основного блока, как показано
на рисунке внизу. Если герметичность нарушена, повышенная влажность в стене или с улицы может проникнуть в комнату и стать причиной конденсата.
●
Максимальных длин утечки наверх не должны больше 500 mm высота.
●
Когда относительная влажность входного отверстия или окружающего воздуха превышает 80%, применяться ( область-
поставляемый ) вспомогательная кастрюля утечки под внутренней единицей как показано ниже.
Установка сливной трубки
●
Готовят многовиниловую трубу хлорида с 32 mm внешний диаметр.
●
Обеспечьте изоляцию (толщиной 10 мм и более) сливной трубки внутри помещения.
●
Обеспечьте беспрепятственный слив воды. Закрепите (напр. крючком) трубку без излишних подъемов и спусков.
!
ОСТОРОЖНО
!
ОСТОРОЖНО
В противном случае, он будет постоянно давать течь
Зафиксируйте комнатный блок
строго горизонтально.
OCTOPOЖHO
Наименование
Количество
No.
1
2
3
4
5
6
1
1
1
1
1
2
(единицы : мм)
установочная
подставка
57
12
35
198
508
320
10
20
(10)
340
Максимальная длина тр убки 30м
минимумов длина тр убки 5м
более 200мм
более 100мм
более 500мм
более 200мм
более 100мм
дайте зазор
как можно
больше
более 50 мм, когда
монтируется на
потолке балкона
Электрокоробка
Лазов ОБслуживания
(Минимум *450.)
Тыловых
Сторон
Передняя
Сторона
Ґлавное представление
Количество
№ Предмет
MOйщик (M10)
Винт (4mm)
Зажима
ьрандспойта
Изоляция (22IDx130)
Изоляция (43IDx130)
Винт для держателя
Отдаленного Диспетчера
Держатель
фильтра
Винт для Держателя
фильтрa
Отдаленный диспетчер
(Блок: мм)
Зашитый Отдаленный Диспетчер
Освежающая Газовая Связь Tрубы
Освежающая Жидкая Связь Tрубы
(Газовых труб)
(Труба утечки)
(Жидкая труба)
(Связь Трубы
Утечки)
ВНУТРЕННИЙ
БЛОК
Вспомогательная
(Cнабженная областыо)
кастрюля Утечки
К Атмосфере
Скобка Приостановки
(область- поставляемый)
90 Труб Локтя° (VP25)
(область- поставляемый)
90 Труб Локтя° (VP25)
(область- поставляемый)
Трубопровод Подъема Для Утечки наверх
( Труба поливинилхлорида, VP25) (область- поставляемый)
Трубопровод Утечки ( Труба поливинилхлорида, VP25)
(область- поставляемый)
ВНУТРЕННИЙ
БЛОК
Зажима ьрандспойта
Кастрюля Утечки
насос Утечки
1/25 к 1/100 Вниз-наклонный
(Max.)374 k 500 (Длина Утечки наверх)
