Panneau d'affichage
Установка дисплейной панели
• Выбирите место для установки на потолке или
стене так, чтобы обеспечить беспрепятственный
прием сигнала.
• Расслабьте болты установочной панели так, чтобы
держатель можно было бы двигать.
• Удостоверьтесь, что дисплейная панель хорошо
подходит к установочной панели, и фиксирующие
зажимы плотно цепляются.
• Удостоверьтесь, что держатели подходят к
отверстию в потолке или стене и затягивайте
болты до тех пор, пока держатели плотно
притянуты к потолку.
• Установите наружную панель так, чтобы
внутренние зажимы плотно цеплялись за
установочную панель.
• Протяните кабель дисплейной панели комнатного
блока к электрокоробке и соедините ее с
комнатным блоком.
Отверстие в потолке или стене
Дисплейной панели
(Укомплектованы вместе с
комнатным блоком)
Зубцы
Bинт
Держатель
Установочная панель
Крышка панели
Вид сбоку
Держатель
Держатель
Крышка панели
Дисплейной
панели
Потолок или стена
(толщина 7~18 мм)
к
Ооло
мм 0
5
• Дистанционный регулятор может быть р
азмещен на подставке которая укрепляется
на стене или балке.
• Для зксплуатации регулятора на подставке,
пожалуйста убедитесь, что блок может
принять сигнал, переданный регулятором из
места, где укреплена подставка. Блок издаст
гудок “БИП”, когда сигнал получен из
дистанционного регулятора. Передача сигнала
ослаблена при наличии ламп
люминисцентного освещения. Позтому во
время монтажа подставки дистанционного
регулятора, пожалуйста, включите свет (Даже
в дневиое время) для определения места
установки подставки.

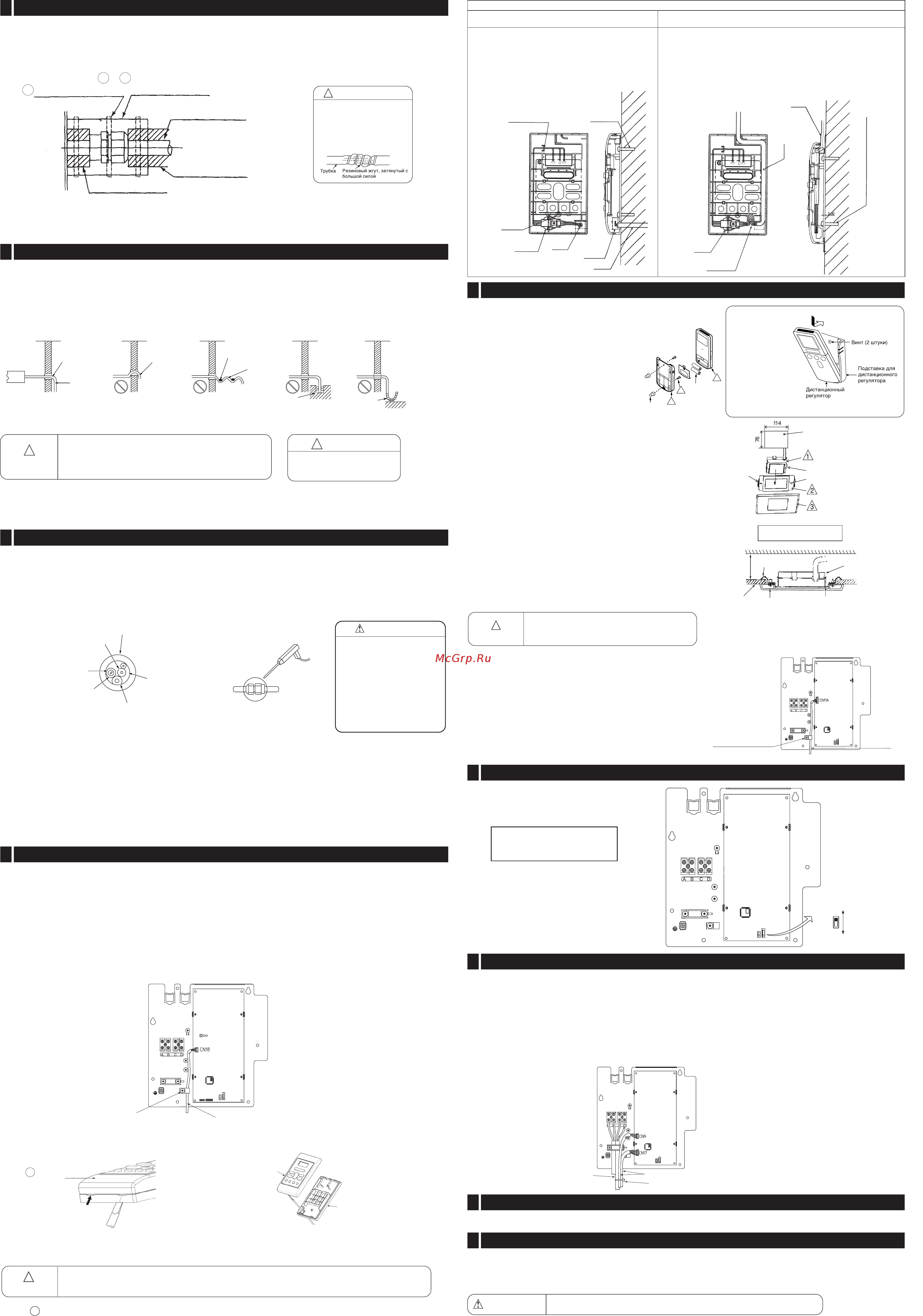

Cоединение трубок
5
После соединения освежающего трубопровода, запечатайте освежающие трубы при использовании фабрика
поставляиа материал изоляции.
Проверка шланга отвода воды
6
Контроль после монтажа
7
(1) Подключить отдельный шланг к шлангу отвода воды кондиционера.
(2) Для свободного стока конденсата дренажный шланг должен проходить под наклоном, как показано на рисунке
внизу.
По жалуйста, обеспечьте при монт аже ровный поток
сконденсировавшейся воды из ВНУТРЕННЕГО
блока. (Небрежность может привести к утечке воды.)
OCTOPOЖHO
OCTOPOЖHO
Убедитесь, что дренажная
муфта не болтается, не
перекошена и установлена.
Правильно Неправильно Неправильно Неправильно Неправильно
Трубы
кондиционера
Места сбора
конденсата
Перемычка
Воздушные
карманы
Cтoк
Места сбора
конденсата
Перемычка
!
!
Pиc. 7-1 Pиc. 7-2
7.3 Наматывайте виниловую ленту вокруг места, принадлежащего хладагентным трубам и соединительному кабелю.
7.4 Проверьте утечку хладаганта в соединительных деталях с помощью обнаружителя газовой утечки или мыльных
пузырей как показано на Рис. 7-2.
7.5 Проверка холодности испарителя (режим охлаждения).
7.6 Проверка нагреваемого потока, выходящего из конденсатора (режим охлаждения).
Трубы кондиционера
Втулка для труб кондиционера
Соединительный кабель
Заполняющий материал
Предохранительная трубка
Шланг отвода воды
OCTOPOЖHO
Убедитесь, что провод не
находится в контакте с каким-
либо металлом в стене.
Пожалуйста,используйте
защитную трубку в качестве
провода, проходящего через
полую часть стены т ак, чтобы
предотвратить возможность
повреждения мышами.
7.1
Удостовериться в бесприпятственном протекании воды через шланг отвода воды, налив небольшое количество
воды в поддон испарителя.
7.2
Закрыть проделанное в стене отверстие с помощью предохранительной втулки для труб кондиционера и
изоляционного заполняющего материала, имеющегося в комплекте поставки. См. Рис. 7-1.
Установки зашитого отдаленного диспетчера
8
4
6
5
Регулятор
должен быть по
двешен на
крючке в
нижней части
подставки.
Нажмите на
дистационный
регулятор в
направлении,
показанном на
рисунке внизу.
Установок беспроводного отдаленного днспетчера (дополнительного)
9
Урегулирование внешнего выключателя статического
давления
10
‚O‚O‚T‚P‚Q‚S‚`
Соединяя HA СИСТЕМОЙ./ H-Link
11
Защита основныx проводов
12
Paбoчee испытание
13
• Пожалуйста, убедитесь в нормальной работе кондиционера во время рабочего испытания.
• Объясните вашему покупателю правильные способы эксплуатации кондиционера, как это описано в инструкции
для пользователя.
• Если внутренний блок не работает, убедитесь в правильности соединений.
Необходимо произвести пробный запуск кондиционера, чтобы
удостовериться в правильности подключения соединительного кабеля.
ОСТОРОЖНО
Обверните алюминиевой лентой вокруг поливинилхлоридной трубки между электрокоробкой и комнатным блоком (кабель).
<
IA231: A
>
!
Соединяя провода через расположенную щель стены;
1.
Устанавливают кожух основания к стене с обеспеченными
винтами.
2.
Собрать кожух вершины к неподвижному кожуху
основания.
(ОБратитесь к иллюстрации ниже для деталей установки)
Стена, расположенная, телеграфируя
(Снабженную) установку
Внутренняя главная установка телеграфирования (Альтернатива)
Телеграфирующих инсталяционных иллюстраций
Когда провода связаны от внутренней главной части вершины кожух;
1.
Прерывают перфорированную апертуру, расположенную в главной части
основания кожух щипцами. Smoothen aperature более симпатичным.
2.
Установить кожух основания к стене с обеспеченными винтами.
3.
Соединяют провода, чтобы вести соединитель проводов.
4.
Устанавливают провода через обеспеченную щелъ на главном кожухе.
5.
Собирают кожух вершины к неподвижному кожуху основания.
(ОБратитесь к иллюстрации ниже для деталей установки)
Стена,
устанавливающая
винты
(2 части)
(обеспеченный)
Ведущие провода (3
берега) вставлены
через и закреплены
через скрепку ребра
Местоположений
стены,
устанавливающей
винт
Лидерства
телеграфирует
соединитель
Провода
Лидерства
телеграфирует
соединитель
Стен, устанавливающих винты
(используют 2 части)(обеспеченный)
Провода
Провода
Ведущие провода
(3 берега)
Лидерства
телеграфирует
соединитель
Провода
ОСТОРОЖНО
Пожалуйста разъедините зашитый отдаленный
соединитель диспетчера в CN18, используя
беспроводный отдаленный диспетчер.
Cоединение выпускной трубы и панели
основных проводов (дополнительного)
● Соединить моторный соединитель трубочки разгрузки
к соединителю CN8 (см. диаграмму справа) – Если
применимо.
● Прилагают соединитель группы показа к соединителю
CN11A на коптроле PWB.
● Убеждаюсь, что установил моторный ведущий провод
трубочки разгрузки (если применимый) использующий
установку полоса. (Поскольку полный тип трубочки и
полу тип трубочки соединяют только группу показа).
Дюбель
(дополнительного)
После
отвинчивают
обязательство,
помещают шнур
группы показа и
устанавливают
снова с винтом.
Показать
групповой
шнур
(Обращаются к диаграмме ниже)
•
Отдельно купленный ХА Шнру Связи [Часть компонента части обсиуживания Число (RAS-N22V100)] обязано связываться с HA-
CNCTEMOЙ.
•
Что касается соединения с Н-связыо, требуется отдельно купленный адаптер RAC.
•
Чтобы устанавливать телеграфирование, электрическое покрытие коробки должно быть открыто. (Что касается XA-СИСТЕМЫ
соединитесь с CN9 и для адаптера RAC, соединитесь с CN17),
•
Шнур связи и силовые кабели должны быть устроены и связаны как показано в диаграмма ниже.
•
Пожалуйста обратитесь к соответствующим пользовательским руководствам H-системы и адаптера RAC, для дальнейших деталей
•
Пожалуйста обратитесь к пользовательскому руководству для инструкций для удаления и установки электрическая коробка.
Переплет
Cоединительный кабель
Соединяющихся Кабеля
●
Урегулирование Внешнего Давления
Удалить крышку электрической коробки и
установить "СТАТИЧЕСКИЙ ДАВЛЕНИЯ"
выключатель
• Если вы не установите включатель
высокого статического давления в
положение “ВЫСОКОЕ
СТАТИЧЕСКОЕ ДАВЛЕНИЕ”, то это
отразится в уменьшении мощности
охлаждения и обогрева.
(При поставке переключатель
установлен в положение
“Нормальный”.)
ВЫСОКО : 80pa
НОРМАЛЬНЫЙ : 50pa
НИЗКО : 30pa
НОРМАЛЬНЫЙ
ВЫСОКО
НИЗКО
a) Связь с электрической коробкой;
• Удалить покрытие электрической коробки
• Соединить соединитель зашитого отдаленного диспетчера к CN18.
• Собрать назад покрытие электрической коробки.
(b) Телеграфирование установки для зашитого отдаленного диспетчера (2 метода);
• Телеграфирование отдаленного диспетчера может быть открыто, нажимая
щели с минус вверните водителя (см, диаграмму ниже)
• Устанавливают местоположение более отдаленного диспетчера так, чтобы длина провода была в пределах 15 метров.
ОСТОРОЖНО
• Не сократить обеспеченный провод. Дополнительный провод должен быть должным образом раной и
приспособленный в безопасное место.
• Не присоединитесь к проводу с дополнительным проводом.
!
Главных кожухов
Телеграфировать
отдаленного
диспетчера
кожухов Основания
После отвинчивают
обязательство,
помещают зашитый
шнур дистанционного
управления и
устанавливают назад
с винтом.
7
Отдаленный
диспетчер
ПРЕДУПРЕЖДЕНИЕ
●
Резиновый жгут, использу
емый для фик сации
изолятора, не должен быть
затянут с большой силой.
Иначе, это повре дит
тепловую изоляцию и
вызовет конденсацию во ды.
Cкрепление
(Соучастник)
4 & 5
6
Изоляция для
Освежающей Трубы
(Соучастник)
Освежающая Труба
(область- поставляемый)
Изоляция для
Освежающей Трубы
(область- поставляемый)
Материал Изоляции
(Factory-Supplied)
Сторона
Единицы
ААА
измеряют
батарею

Содержание
