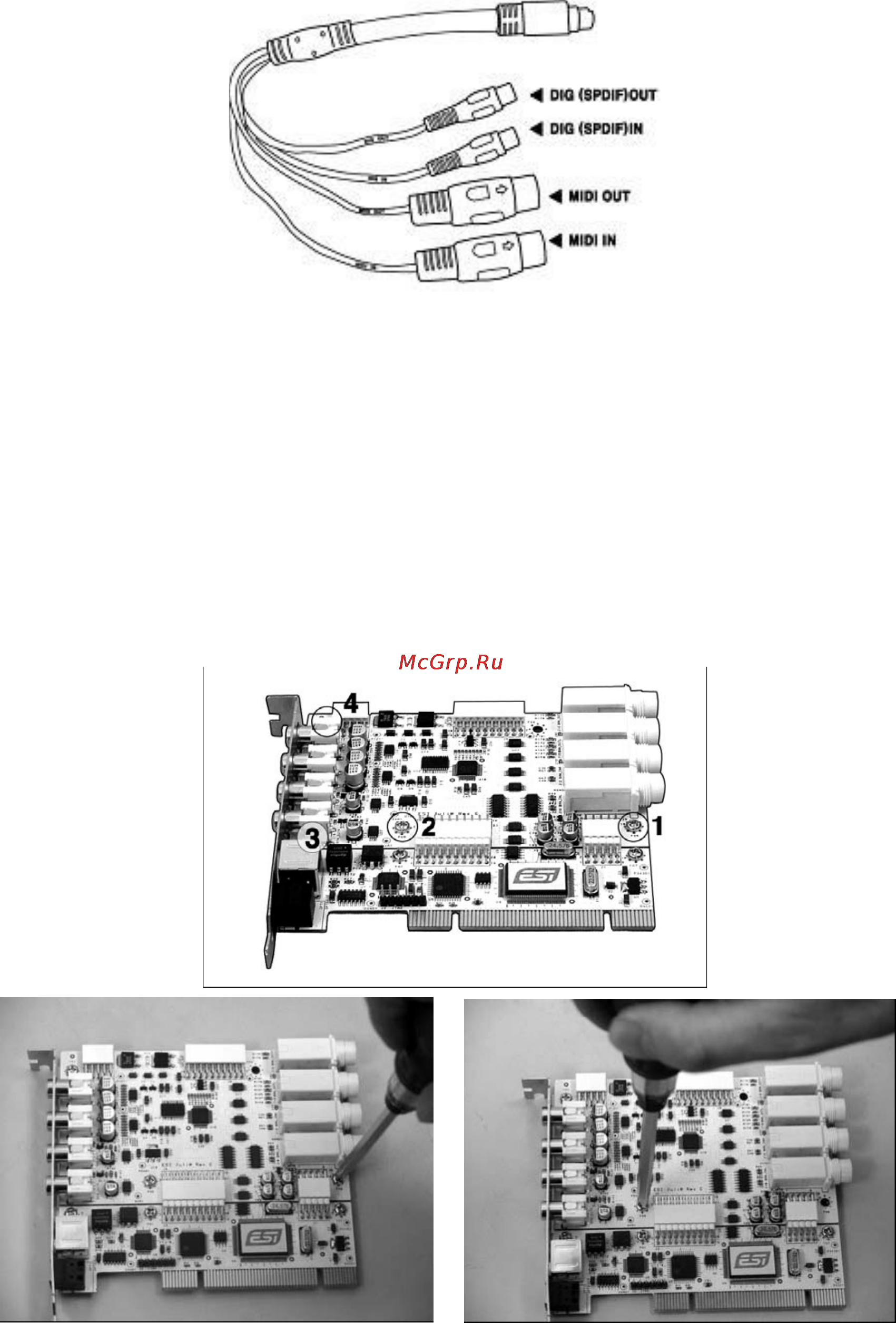

5. Breakout-кабель Juli@

PCI карта Juli@ поставляется со специальным коммутационным кабелем.

Этот кабель обеспечивает ввод/вывод сигнала в формате 24бит/192кГц через коаксиальный цифровой

вход/выход и 16 каналов для MIDI-событий, передаваемых через MIDI-порт. Этот цифровой

коаксиальный стерео-вход/выход используется как каналы 3/4, обозначенные в аудиоприложении

как ‘Juli@ 3/4’. Максимальная частота дискретизации цифрового сигнала поддерживается вплоть

до 192кГц.

* СОВЕТ. Как перемонтировать карту-модуль с разными типами разъемов?

Следующие иллюстрации подробно описывают процесс замены (поворота) карты из положения

активных разъемов RCA на TRS.

Производите эту процедуру только до установки и использования карты.

(оба типа разъемов не могут быть использованы одновременно).

1. Вначале ослабьте и извлеките 4 крепежных болтика, как показано на иллюстрациях.

рис. 1

рис. 2
