Русский-6
Краткое руководство по началу работы

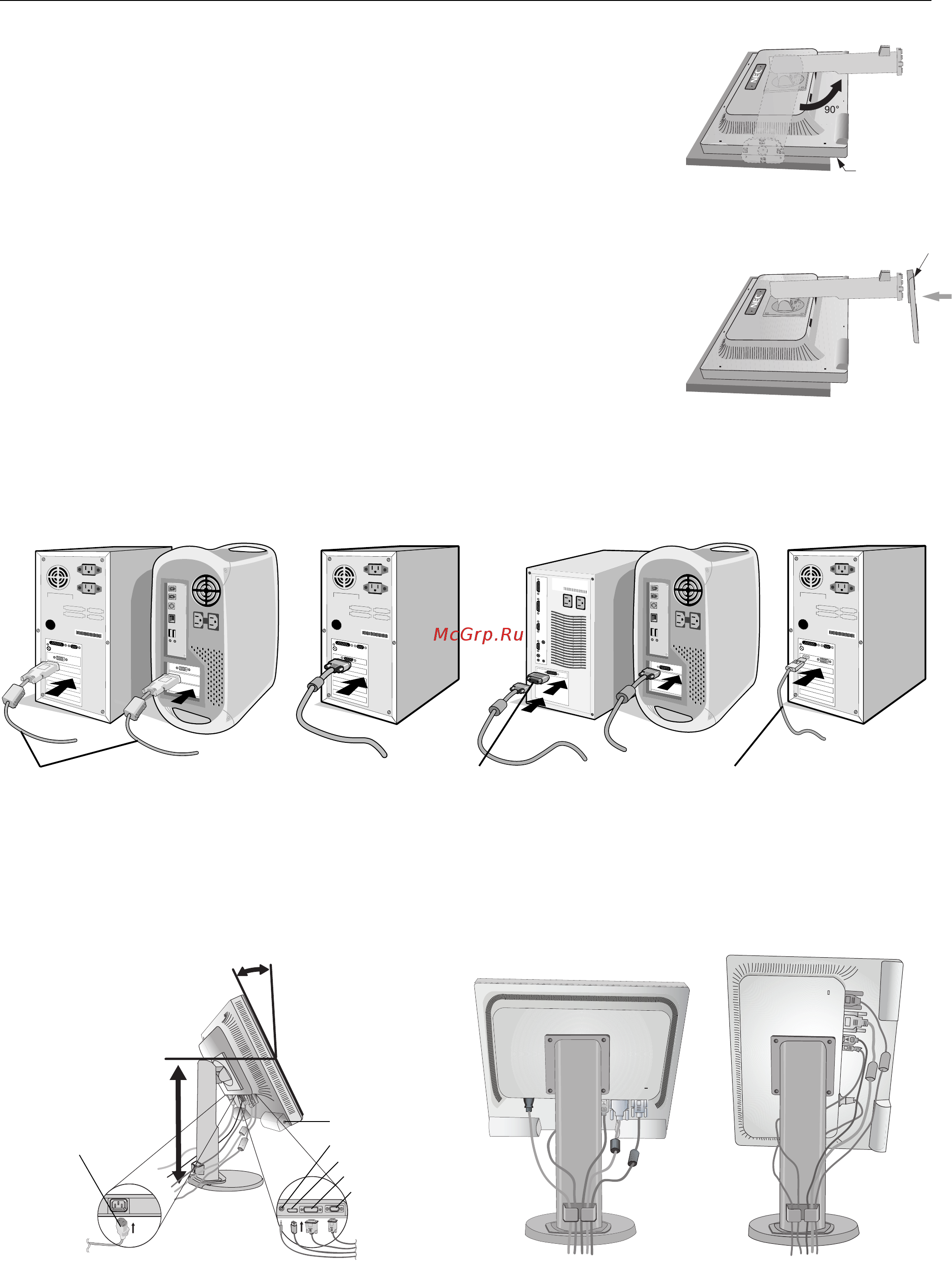

Чтобы закрепить основание на подставке ЖК-монитора:
1.
Положите монитор экраном вниз на поверхность, которая не поцарапает экран (Рисунок 1).
ПРИМЕЧАНИЕ.
Будьте внимательны: когда лицевая панель монитора обращена вниз, при
неосторожном обращении можно повредить кнопки управления на панели.
2. Поверните основание на 90 градусов, как показано на рисунке 1.
ПРИМЕЧАНИЕ. Выдвигайте подставку осторожно.
3. Прикрепите основание-подставку к ЖК-монитору и надлежащим образом закрутите
винт в нижней части основания-подставки (
Рисунок 2
).
ПРИМЕЧАНИЕ. Чтобы упаковать монитор, повторите действия в обратном порядке.
Чтобы подключить ЖК-монитор MultiSync к системе, выполните следующие действия:
1. Отключите питание компьютера.
2. Для компьютера PC или Macintosh с цифровым выходом DVI: Подключите кабель
видеосигнала DVI к разъему платы видеоадаптера в компьютере (Рисунок A.1).
Затяните все винты.
Для компьютера PC с аналоговым выходом: Подключите 15-штырьковый
мини-разъем кабеля видеосигнала D-SUB к разъему платы видеоадаптера в
компьютере (Рисунок A.2). Затяните все винты.
Для компьютера Macintosh: Подключите кабель с адаптером для Macintosh к
разъему на компьютере, затем подсоедините кабель видеосигнала с 15-штырьковым
мини-разъемом D-SUB к кабелю с адаптером для Macintosh (Рисунок A.3). Затяните все винты.
Для ПК с выходом DisplayPort: Подсоедините кабель DisplayPort к разъему платы видеоадаптера на компьютере
(Рисунок A.4).
ПРИМЕЧАНИЕ. Для некоторых компьютеров Macintosh кабель с адаптером не требуется.
3.
Возьмите монитор с двух сторон и установите ЖК-панель в самое верхнее положение с углом наклона 20 градусов (Рисунок В.1).
4. Подключите все кабели к соответствующему разъему на задней панели монитора (Рисунок В.1). Подключите
наушники (не входят в комплект) к соответствующему разъему на левой панели монитора (Рисунок В.1).
5. Расположите кабель видеосигнала и кабель электропитания между отверстиями на подставке, как показано на
рисунке B.2/рисунке B.3.
Рисунок 2
Винт
Рисунок 1
кнопки
управления
Рисунок A.1
Рисунок A.3
Адаптер кабеля
для Macintosh
(не входит в комплект)
Рисунок A.2
Кабель видеосигнала DVI
Рисунок A.4
Кабель DisplayPort
(не входит в
комплект)
Рисунок B.2 Рисунок B.3
Кабель питания Аудиовход
Рисунок B.1
Крайнее верхнее
положение подставки
Наклон 20°
Наушники
DVI
D-Sub
ПРИМЕЧАНИЕ. 1. Используйте кабель DisplayPort с логотипом DisplayPort.
2. Через разъем DisplayPort на подключенный компонент питание не подается.
3. При извлечении кабеля DisplayPort удерживайте верхнюю кнопку для разблокировки замка.
DisplayPort
