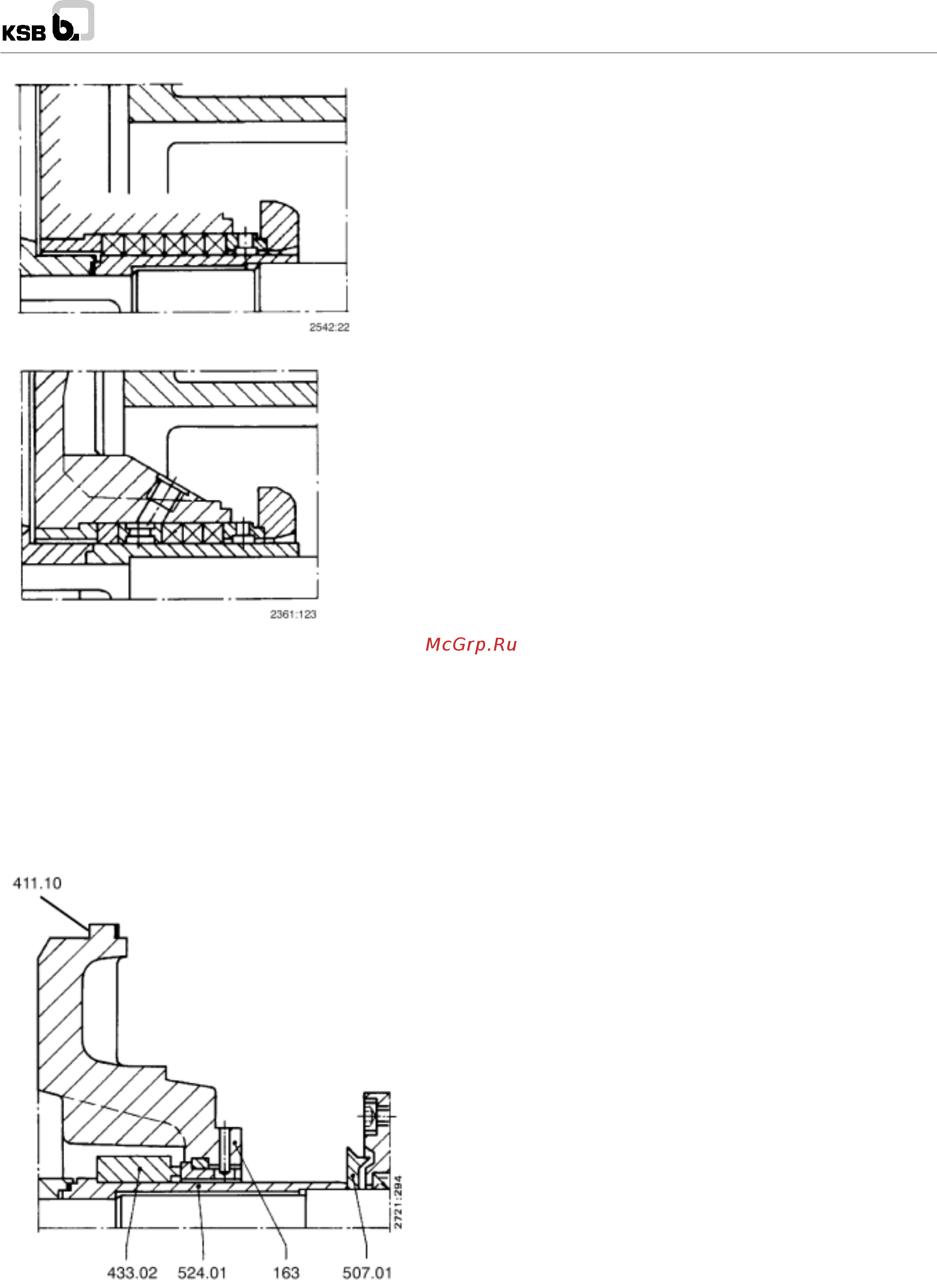

кгвЬ KWP 2381 123 Рис 7 5 3 Сальниковое уплотнение затворной жидкости с выводом для 7 5 4 3 Монтаж торцового уплотнения Для торцового уплотнения КЗВ ОЬРО учитывайте требования дополнительной инструкции 1070 84 90 При монтаже торцовых уплотнений см дополнительный лист в конце руководства а при встроенном в крышку корпуса насоса торцовое уплотнение разд 7 5 4 4 7 5 4 4Монтаж торцового уплотнения во вмонтированном в крышку корпуса исполнении крышка типа А 18 Монтаж крышки корпуса насоса 1 Сборка проводится в последовательности обратной по отношению к разборке См дополнительный лист чертеж общего вида торцового уплотнения 2 Рекомендуется также и сборку выполнять на установленном вертикально валу 3 Осторожно вставьте в крышку корпуса насоса 163 неподвижное контактное кольцо с боковым уплотнением 4 Проверьте на валу место посадки защитной втулки вала 524 01 5 Надвиньте на защитную втулку вала распорное кольцо и вращающийся узел уплотнения 433 02 и зафиксируйте их предусмотренным способом Внимание При монтаже вращающегося узла уплотнения не повредите поверхность защитной втулки вала Поверхности скольжения покройте тонким слоем подходящей для этого смазки 6 На смонтированном корпусе подшипника 330 закрепите фонарь корпуса подшипника 344 Насадите предварительно смонтированную крышку корпуса насоса 163 с уплотняющим кольцом 411 10 и временно закрепите на фонаре корпуса подшипника Надвиньте предварительно смонтированную защитную втулка вала 940 01 и вложите уплотняющее кольцо 411 32 Надвиньте рабочее колесо 230 Вложите уплотняющее кольцо 411 31 и затяните винт рабочего колеса 906 согласно разд 7 5 З 2
