10
Русский
Введение
VGA2-IN/YPbPr
VIDEO
3D SYNC
Out
(
5V
)
AUDIO
OUT
RS-232C
AUDIO2-IN
(VIDEO)
AUDIO1-IN
(VGA 1/2)
MOUSE/
SERVICE
HDMI 1 HDMI 2
VGA1-IN/YPbPr/
VGA-OUT

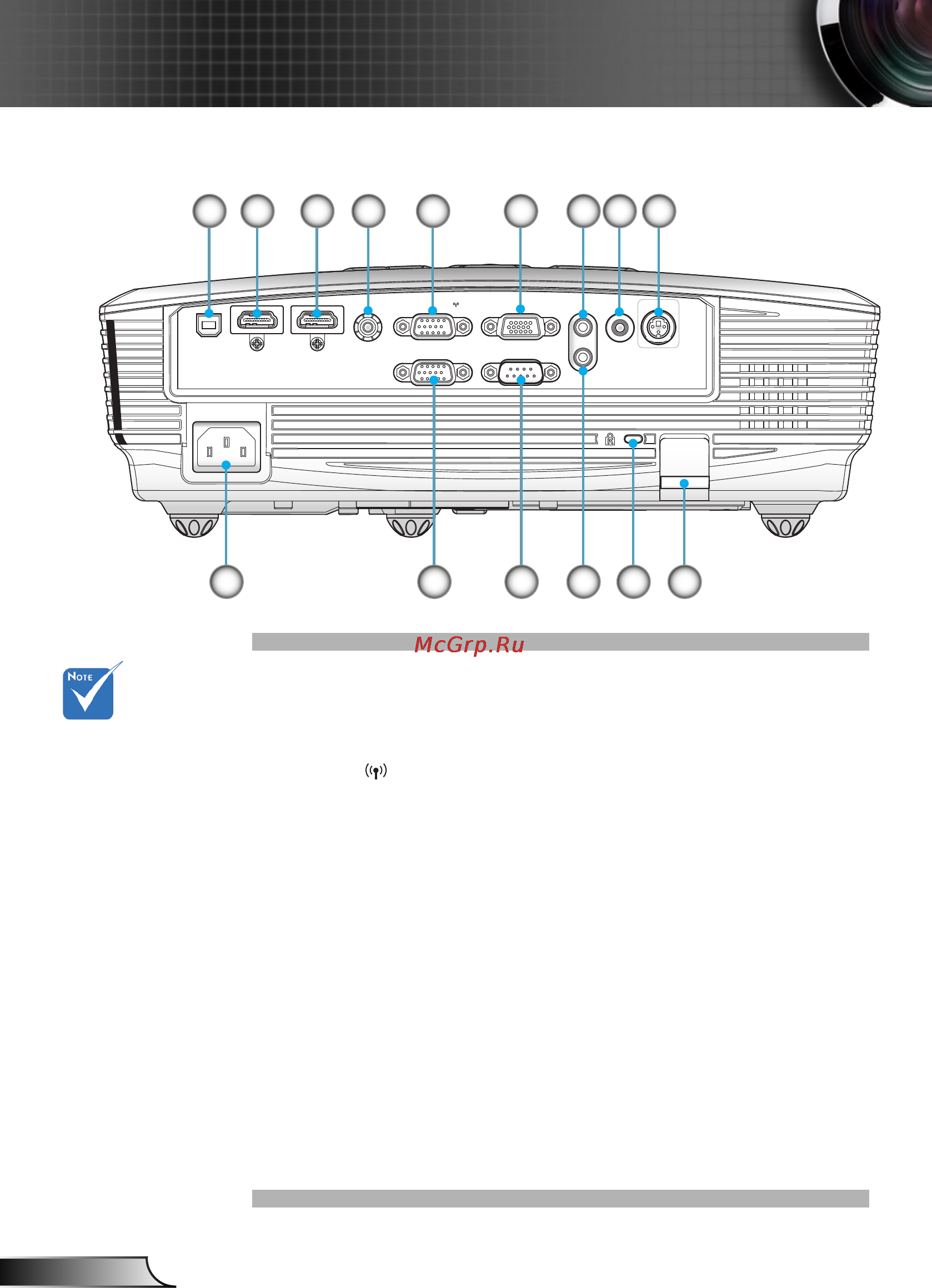

Входные/выходные соединения
USB Сервис для обновления встроенного ПО1.
Разъем HDMI 1 (в. 1.4а, поддержка 3D)2.
Разъем HDMI 2 (в. 1.4а, поддержка 3D)3.
Входной разъем комбинированного видеосигнала4.
Разъем5. VGA1-In/YPbPr/
(Аналоговый сигнал с ПК/Компонентный вход видео/HDTV/
YPbPr/Беспроводная функция через защитный ключ VGA)
Разъем выхода сигнала VGA (проходной выход для 6.
подключения монитора)
Входной звуковой разъем 1 для VGA1/VGA2 (3,5 мм мини-7.
джек)
Выходной звуковой разъем (3,5 мм мини-джек) 8.
Выходной разъем 3D-синхронизации (5 В)9.
Сетевая розетка10.
Разъем VGA2-In/YPbPr 11.
(вход аналогового сигнала ПК, компонентного
видеосигнала, HDTV и YPbPr)
Разъем RS-232 (9-контактный)12.
Входной звуковой разъем 2 для Видео (3,5 мм мини-джек)13.
Отверстие для установки замка Kensington14.
TM
Решетка безопасности15.
9764
11 14 1510
1
12 13
5 82 3
Проходной
режим монитора
поддерживается
только в VGA1-In
и YPbPr.
Интерфейс
зависит от
технических
характеристик
модели.
Защитный ключ
VGA не входит
в комплект
поставки. Для
просмотра
подробных
сведений
обратитесь
в службу
поддержки
Optoma.
