Optoma HD30 [14/69] Подключение к видеоисточникам
![Optoma HD30 [14/69] Подключение к видеоисточникам](/views2/1058044/page14/bge.png)
14
Русский
Установка
VGA2-IN/YPbPr
VIDEO
3D SYNC
Out
(
5V
)
AUDIO
OUT
RS-232C
AUDIO2-IN
(VIDEO)
AUDIO1-IN
(VGA 1/2)
MOUSE/
SERVICE
HDMI 1 HDMI 2
VGA1-IN/YPbPr/
VGA-OUT
E62405SP
R

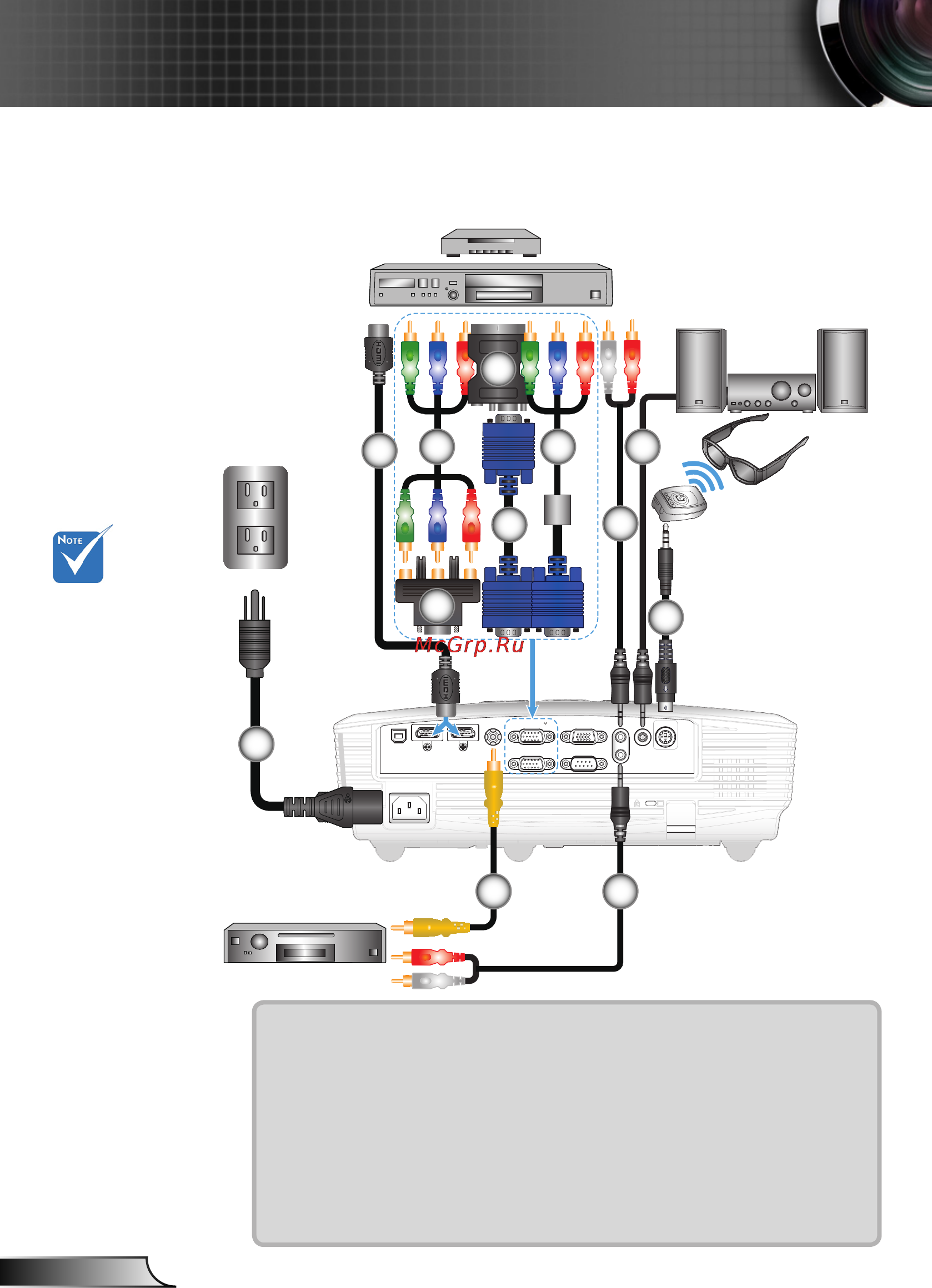

Подключение к видеоисточникам
1............................................................................................... Шнур питания
2............................................................................................... *Кабель HDMI
3....................................................................... *Кабель с 3 разъемами RCA
4...................................................................................... *Адаптер VGA/RCA
5..................................................................................*Адаптер SCART/VGA
6.................................................................................................*Кабель VGA
7........................................................................................ *Кабель VGA/RCA
8.......................................... *Аудиокабель со штекером и разъемами RCA
9........................................................................... *Кабель звукового выхода
10............................................................................*Кабель передатчика 3D
11. .......................................................*Кабель композитного видеосигнала
Композитный
видеовыход
DVD-плеер, абонентская ТВ-приставка,
HDTV-приемник
1
2
3 7
5
Из-за различия
в приложениях
различных стран в
некоторых регионах
комплект поставки
может отличаться.
Подробную
информацию
о подключении
3D передатчика
и очков см. в
руководствах
пользователя
данных устройств.
Для подключения
3D плеера Blue-
ray используется
высокоскоростной
HDMI кабель.
(*) Дополнительная
принадлежность
Звуковой выход
6
8
3D-очки
4
9
10
11 8
