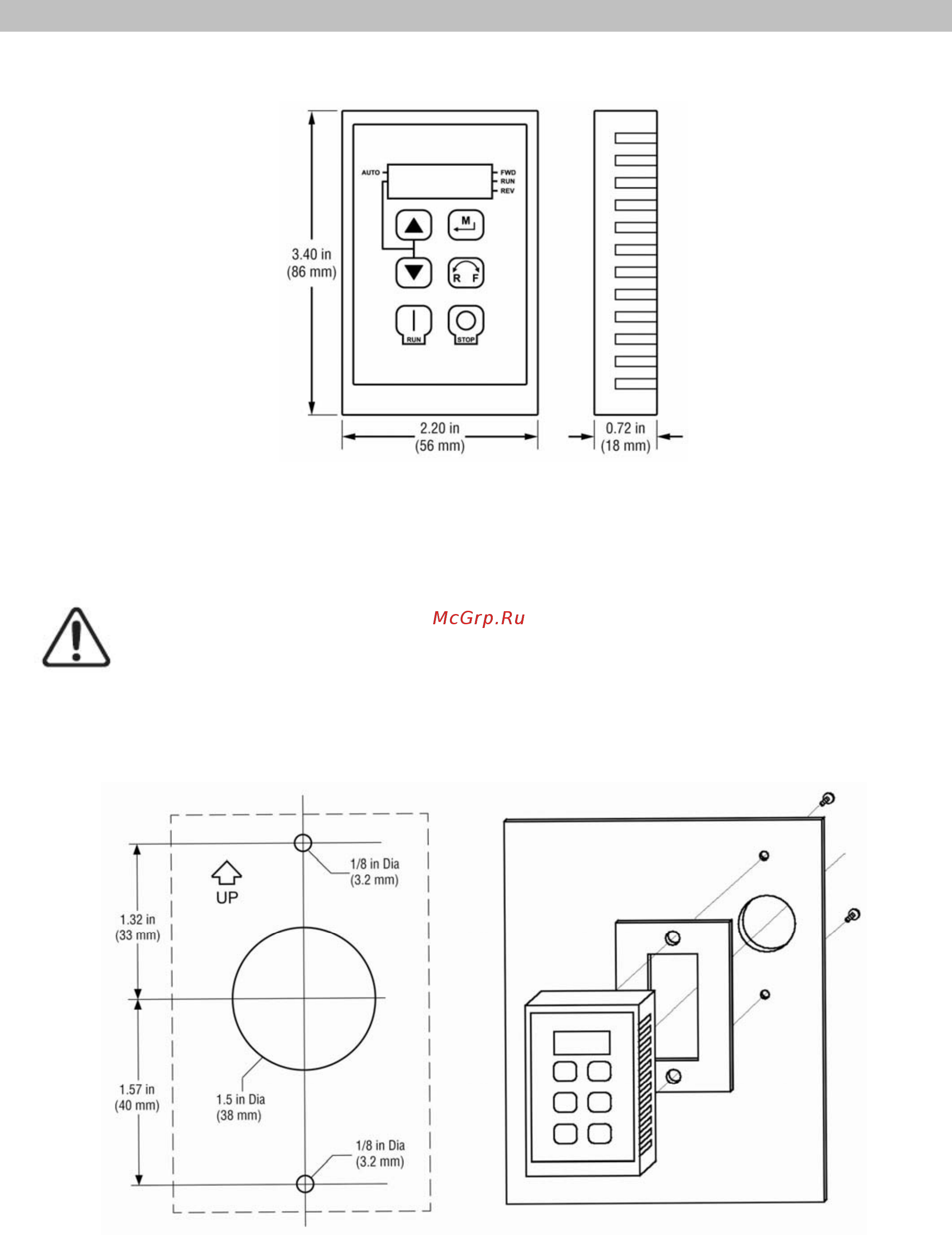

Выносная клавиатура
Опциональная выносная клавиатура ESVZXK1 может использоваться только с преобразователями серии
SMVector. Клавиатура позволяет работать с преобразователем и управлять им на расстоянии до 30м. Она
конфигурируется с помощью параметра Р100 и дублирует функциональность локальной клавиатуры.
ВНИМАНИЕ!
Неправильное подключение может привести к поломке выносной клавиатуры.
Прокладывайте соединительный кабель клавиатуры и ПЧ вдали от силовых кабелей.
Рекомендуется использовать кабель из двух витых пар. Убедитесь что одна витая пара
используется для питания, а вторая для коммуникации. Не перепутайте концы витых пар
при подключении клавиатуры.
