912
Глава 9. Мониторинг
Группа
Дисплей
Имя параметра Мин./Макс.
Ед.
измер.
Установка
По
умолчанию

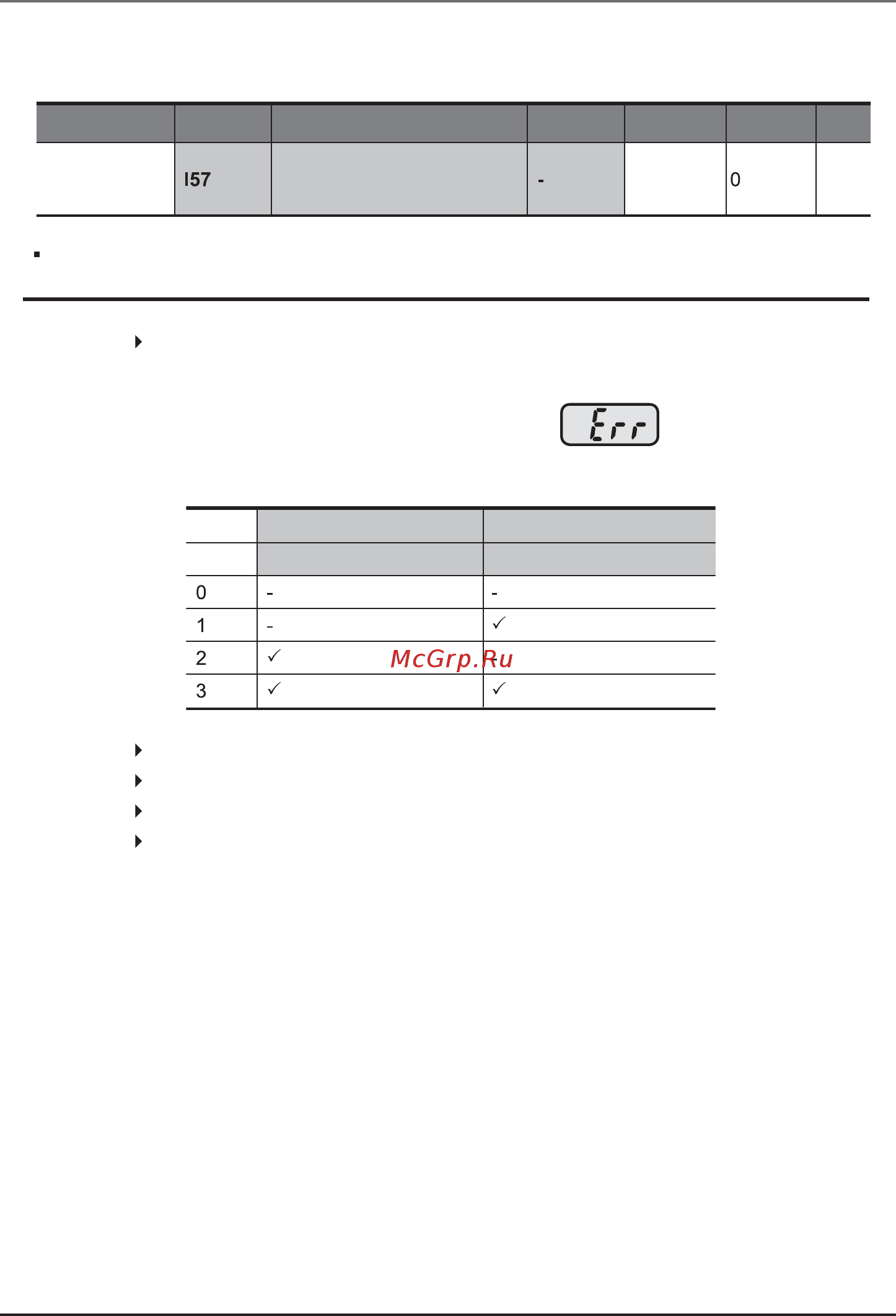

9.6 Выбор клеммы выхода при ошибке коммуникации между
пультом и частотным преобразователем
Группа
I/O
[Выбор клеммы выхода
при ошибке коммуника
ции с пультом]
0 – 3
Выберите релейный выход или выход типа открытый коллектор, при отказе
коммуникации пульт/частотный преобразователь.
0: Не используется
1: Выход сигнала на MO
2: Выход сигнала на контакты 3A, 3B
3: Выход сигнала на MO, 3A, 3B
Коммуникация между пультом управления и частотным преобразователем
осуществляется посредством последовательной связи, передающей
информацию. Когда в определенное время происходит ошибка
коммуникации, то она будет отображена , и сигнал об ошибке
будет выведен на MO или реле.
Выходное реле MFI Выходная клемма MFI
Бит 1
Бит 0
