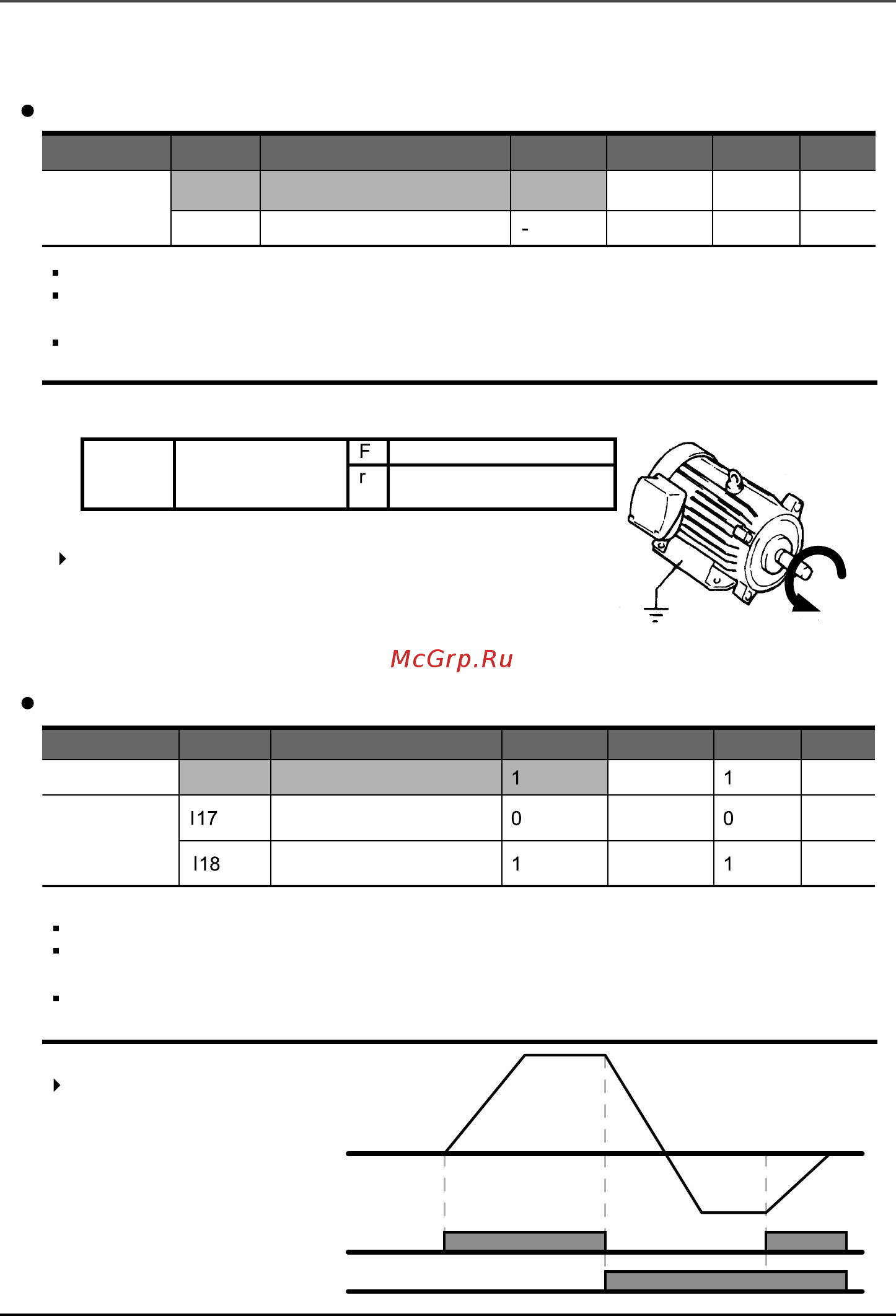

![Ls SV040iG5A-4 [84/183] Задание команд с помощью клемм fx rx вариант 1](/img/pdf.png)
Ls SV040iG5A-4 [84/183] Задание команд с помощью клемм fx rx вариант 1
![Ls SV040iG5A-4 [84/183] Задание команд с помощью клемм fx rx вариант 1](/views2/1584720/page84/bg54.png)
78
Глава 7. Базовые функции
Группа Код Имя параметра Установка Диапазон
Начальное
значение
Ед. измер.
7.3 Способ задания стартовых команд
drC
Выбор
направления
вращения
В прямом направлении
В обратном направлении
В прямом направлении:
против часовой стрелки
drC
Группа Код
Имя параметра
Уста
новка
Диапазон
Начальное
значение
Ед.
измер.
Работа при помощи клавиш RUN и STOP/RST с пульта управления
DRV
[Тип стартовых команд]
drv
0 – 3
1
[Выбор направления вращения]
F, r
F
Установите drv – [тип стартовых команд] как 0.
Разгон начинается после нажатия кнопки ПУСК, после установки рабочей частоты.
Двигатель тормозит до остановки при нажатии кнопки СТОП/СБРОС.
Выбор направления вращения возможен в drC [Выбор направления вращения
двигателя], когда команда отдается при помощи пульта.
0
При подсоединении пульта дистанционного
управления, кнопки на корпусе являются
неактивными.
DRV
I/O
[Тип стартовых команд]
[Установка многофункциo#
нального входа P1]
[Установка многофункциo#
нального входа P2]
0 – 4
0 – 27
0 – 27
Установите drv – [тип стартовых команд] как 1.
Установите I17 и I18 как 0 и как 1 для использования Р1 и Р2 в качестве клемм
FX и RX.
FX: для вращения двигателя в прямом направлении.
RX: для вращения двигателя в обратном направлении.
Двигатель останавливается,
когда клеммы FX/RX –
ВКЛ/ВЫКЛ одновременно.
Частота
FX
RX
Задание команд с помощью клемм FX, RX, вариант 1
тел.: (812) 3263100, факс: 3263108, Email: info@pesrus.ru, www.pesrus.ru
