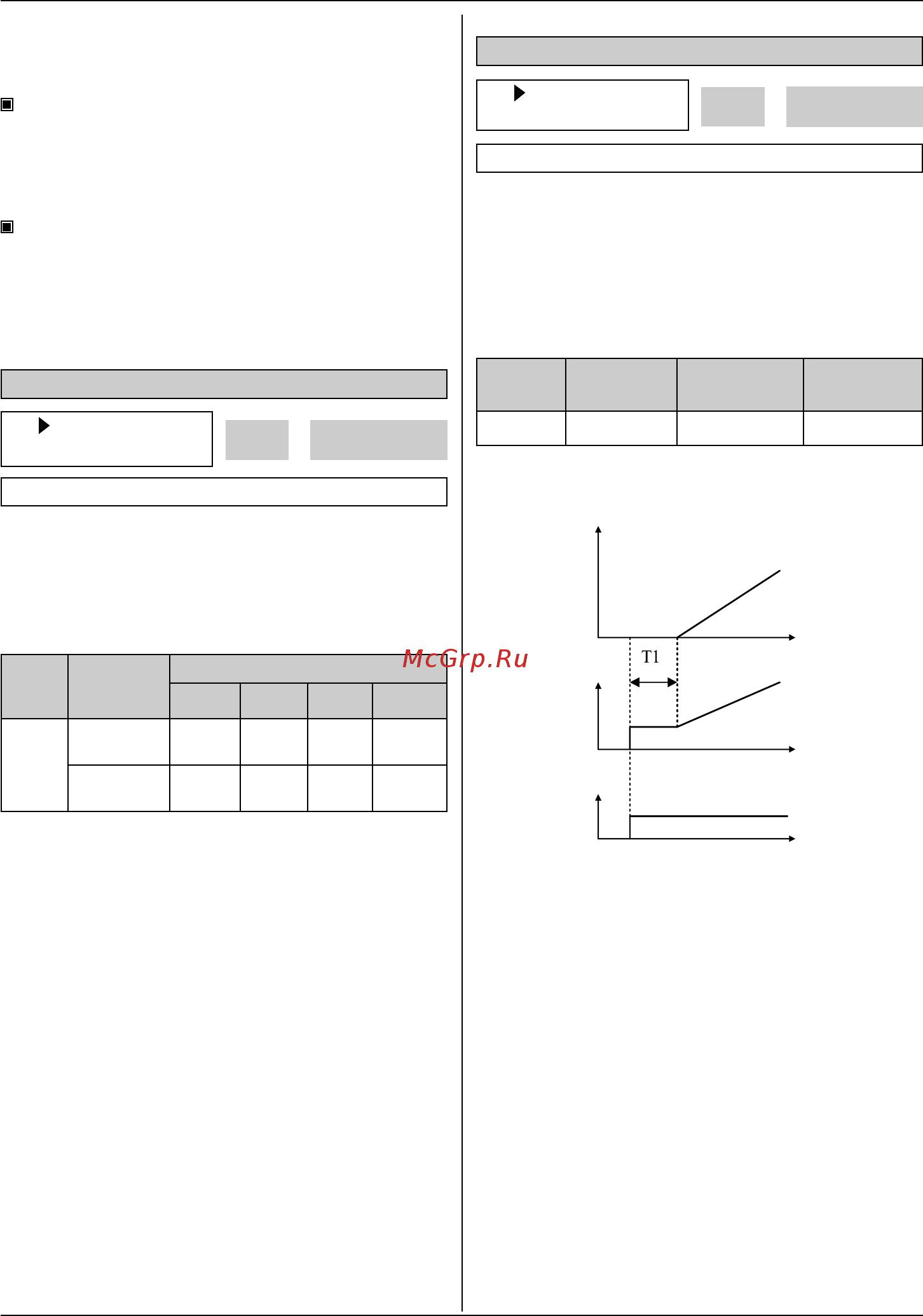

тел.: (812) 326-31-00, факс: (812) 326-31-08, E-mail: info@pes-rus.ru, www.pes-rus.ru
Частотные преобразователи LS Серия iP5A
Код
LCD
индикация
Заводская
установка
Диапазон
установки
FU2-64 PreExTime 1 [с] 0 ÷ 60 [с]
FU2 Auto tuning
61 NO
61
Заводская установка: No 0
0
FU2-61~63: автотестирование
Все параметры двигателя могут быть
настроены путем установки “Yes (1)”. При
выборе “No (0)” автотест не работает.
[Параметры основанные на характеристиках мощности
преобразователя]
Класс
Частотный
преобра-
зователь
Параметры двигателя
Rs Lsigma Ls Tr
400В
5,5[кВт] ÷
15[кВт]
X.XXX
Ом
X.XX
мГн
X.X
мГн
XXX мс
18,5[кВт]÷
30[кВт]
X.X
мОм
X.XXX
мГн
X.XX
мГн
XXX мс
Примечание:
Функция автотест автоматически определяет такие
параметры двигателя, необходимые для режима
выбранного в FU2-60 [Способ управления], как:
сопротивление статора, сопротивление ротора,
индуктивность рассеяния, ток холостого хода.
Значения номинального тока, напряжения, КПД
и скольжения, описанные в паспортной табличке,
должны быть введены перед началом выполнения
функции автотест. Если частота не указана
в паспортной табличке, используйте текущее
значение.
FU2 PreExTime
64 1.0 с
64
Заводская установка: 1,0 сек 1.0
1.0
FU2-64: время намагничивания
При использовании этого параметра в
установке (FWD, REV), преобразователь
производит намагничивание автоматически в
течение установленного времени.
По истечении времени FU2-64 [Pre-excitation
Time] двигатель начинает разгон.
[Регулировка параметров при
бессенсорном векторном управлении]
Установите FU2–44 [No Load Motor Current
(RMS)] больше или меньше на 5%, если
выходной ток с небольшой нагрузкой
больше или меньше тока с той же
нагрузкой в режиме V/F.
Установите FU2–42 [Rated Motor Slip]
больше или меньше на 5%, если выходная
скорость с небольшой нагрузкой больше
или меньше скорости с той же нагрузкой в
режиме V/F.
6-32
Выходная
частота
[Гц]
= время намагничивания
Выходное
напряжение
[В]
