Здесь можно увидеть использование ПИД-регулятора (APP-02) и внешнего ПИД-регулятора.

Установите параметр APP-81 [Ext. Ref Sel] на аналоговый вход (V1, I, или Pulse), выполните

подключение к аналоговому входу. Для подачи опорного сигнала, установите APP-81 [Ext. Ref

Sel] в положение “Пульт” и установите соответствующее значение в APP-82 [Ext. Ref Perc].

Установите параметр обратной связи при внешнем ПИД-регулировании, выбрав его из V1, I,

Pulse в APP-83 и выполните подключение к аналоговому входу. Выходы значений внешнего

ПИД-регулятора и обратной связи подсоединены к ПИД-регулятору. Когда подается сигнал пуск

при внешнем ПИД на клемму определенную в I/O-20~27, регулятор начинает работать. Клеммы

S0/S1 могут быть использованы для подсоединения к другой системе.

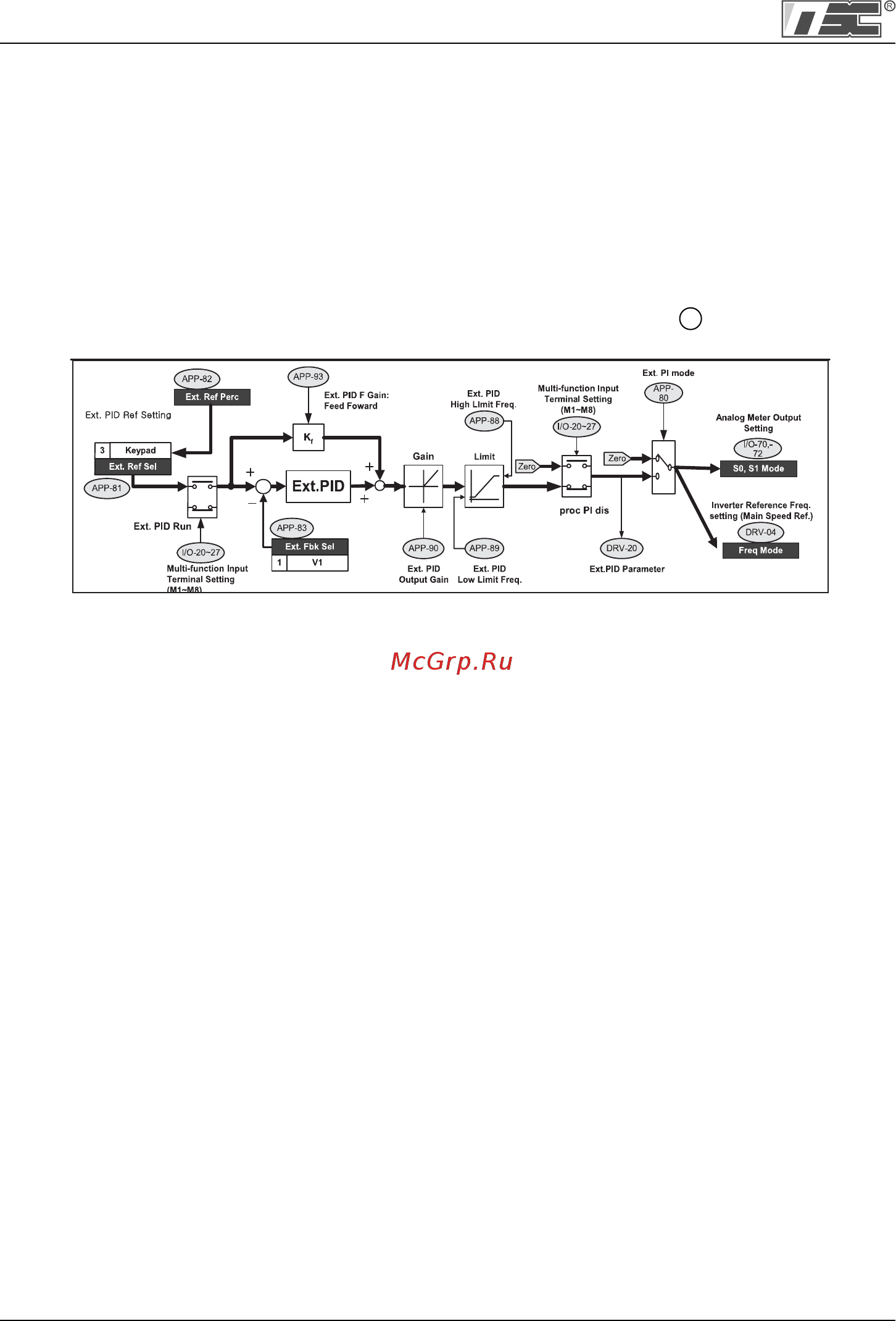

Блок-схема двойного ПИД управления для случая [ 3 ]

Выходная мощность при внешнем ПИД-регулировании может использоваться для заданной

частоты преобразователя. Для активации этой функции, установите аналоговый вход (V1, I,

Pulse) в качестве опорного значения для другой системы или установите APP-81 [Ext. Ref Sel] в

положение “Пульт” и установите надлежащее значение в APP-82 [Ext. Ref Perc]. Установите APP-

83 [Ext. Fbk Sel] на аналоговый вход (I, V1, Pulse) и произведите подключение. Установите DRV-

04 [Freq Mode] в положение “ext.PID”, затем выходной сигнал при внешнем ПИД-регулировании

будет главной заданной скоростью (частотой) преобразователя. При подаче сигнала пуск при

внешнем ПИД-регулировании на заданный в I/O-20~27 вход, преобразователь начнет процесс

разгона/торможения до выходной частоты.

Другая система может быть подсоединена через клеммы S0/S01.

6-75

Глава 6. Описание парамеров [APP]
