тел.: (812) 326-31-00, факс: (812) 326-31-08, E-mail: info@pes-rus.ru, www.pes-rus.ru
Глава 9. Модуль связи RS485
9-11

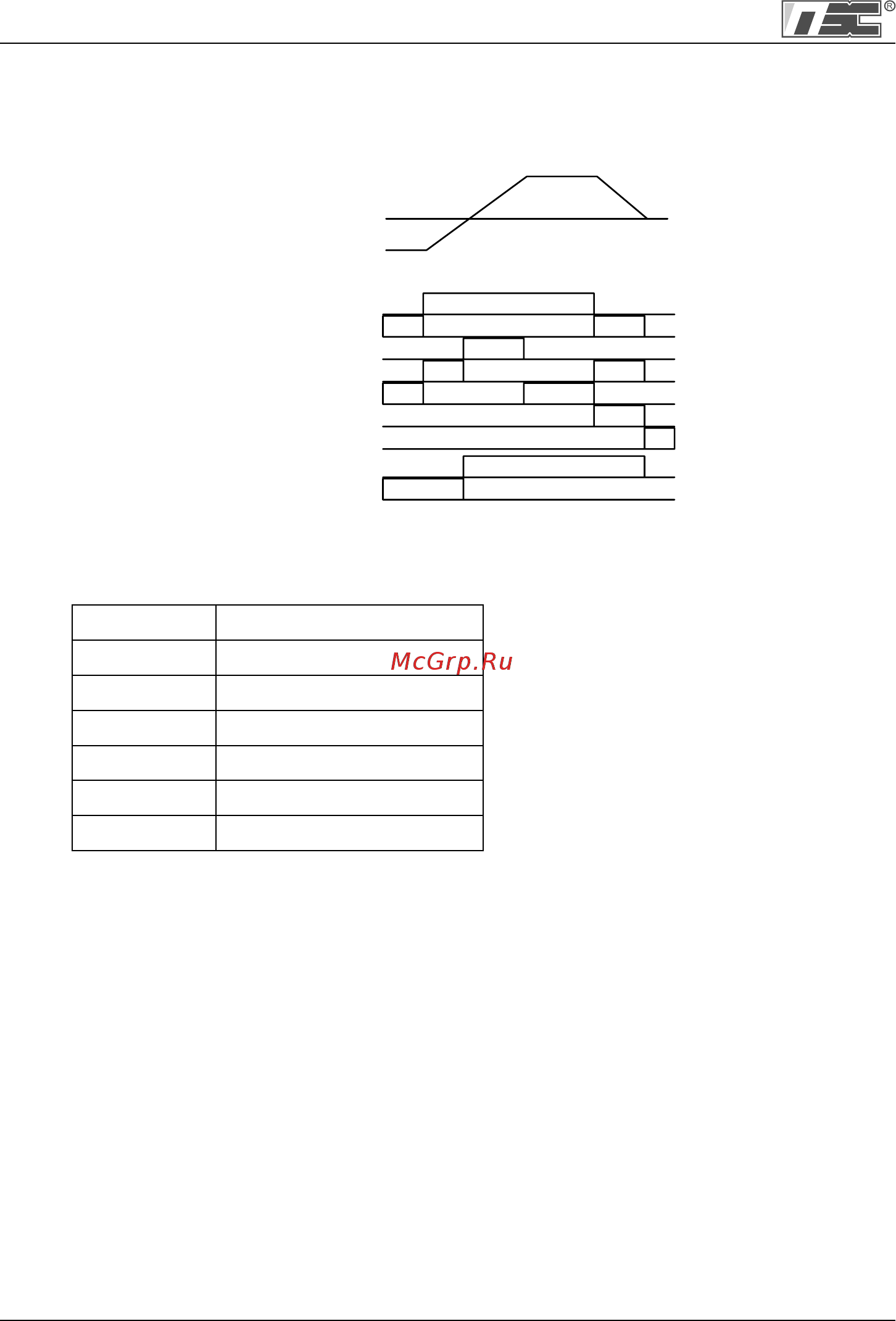

9.5.1 iP5A рабочее состояние в адресе E, общая область
Выходная частота
Команда пуск в прямом направлении
Команда пуск в обратном направлении
Разгон
Торможение
Достижение скорости
Остановка
Стоп
Вращение в прямом направлении
Вращение в обратном направлении
< Область адресов по группам >
DRV 9100 – 91FF
FU1 9200 – 92FF
FU2 9300 – 93FF
I/O 9400 – 94FF
EXT 9500 – 95FF
COM 9600 – 96FF
APP 9700 – 97FF
Метод установки адресов для достижения параметра, используемого в RS485: выделенная
преобразователем область + область использования адреса группами + номер параметра.
(Hex).
Пример: Для проверки содержимого I/O-93 [COM Time Out], следует осуществить чтение или запись адреса
0x945D.
