тел.: (812) 326-31-00, факс: (812) 326-31-08, E-mail: info@pes-rus.ru, www.pes-rus.ru
Глава 4. Эксплуатация
4-17
4.4 Примеры применения
Пример
(1)
V/F регулирование + аналоговый вход напряжения(V1) + Пуск/Стоп
– клеммы(FX/RX)
[Условия работы]
–. Способ управления: V/F регулирование.
–. Заданная часота: 50[Гц] аналоговый вход при помощи клеммы V1.
–. Время разгона/торможения: разгон – 15 [с], торможение – 25 [с].
–. Режим Drv: Пуск/Стоп при помощи клеммы FX/RX, клеммы управления: режим NPN.

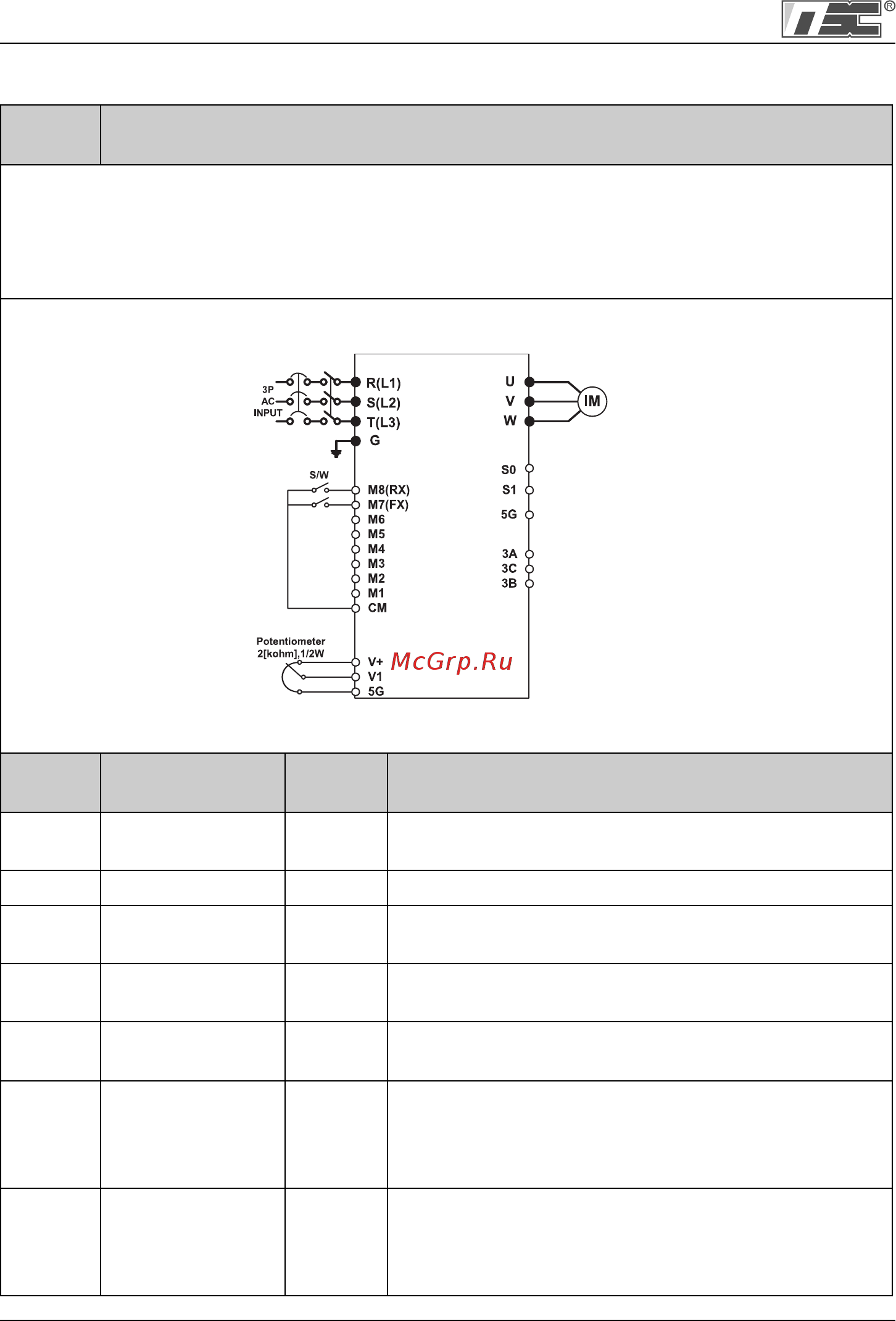

[Подключение]
Шаг
Установка
параметра
Код Описание
1
Выбор режима
управления
FU2-60
Установите в 0 {V/F}.
2
Режим DRV
DRV-3
Установите в Fx/Rx-1.
3
Источник задания
частоты
DRV-4
Установите значение V1 аналогового входа в частотном
режиме
4
50[Гц] задание
частоты
DRV-0
Установите 50[Гц] через клемму V1 (потенциометр).
5
Время разгона/
торможения
DRV-1
DRV-2
Установите время разгона в 15 [с] в DRV-1.
Установите время торможения в 25 [с] в DRV-2.
6
Клемма FX
I/O-26
Двигатель начинает вращаться в прямом направлении на
частоте 50 Гц со временм разгона 15 [с], если клемма FX
включена. Двигатель тормозит до остановки со временем
торможения 25[с], если клемма FX выключена.
7
Клемма RX
I/O-27
Когда клемма RX включена, двигатель начинает
вращаться в обратном направлении на частоте 50 Гц со
временем разгона 15 [с]. Если она выключена, двигатель
тормозит до остановки со временем торможения 25 [с].
