тел.: (812) 326-31-00, факс: (812) 326-31-08, E-mail: info@pes-rus.ru, www.pes-rus.ru
Частотные преобразователи LS Серия iP5A
4-18
Пример
(2)

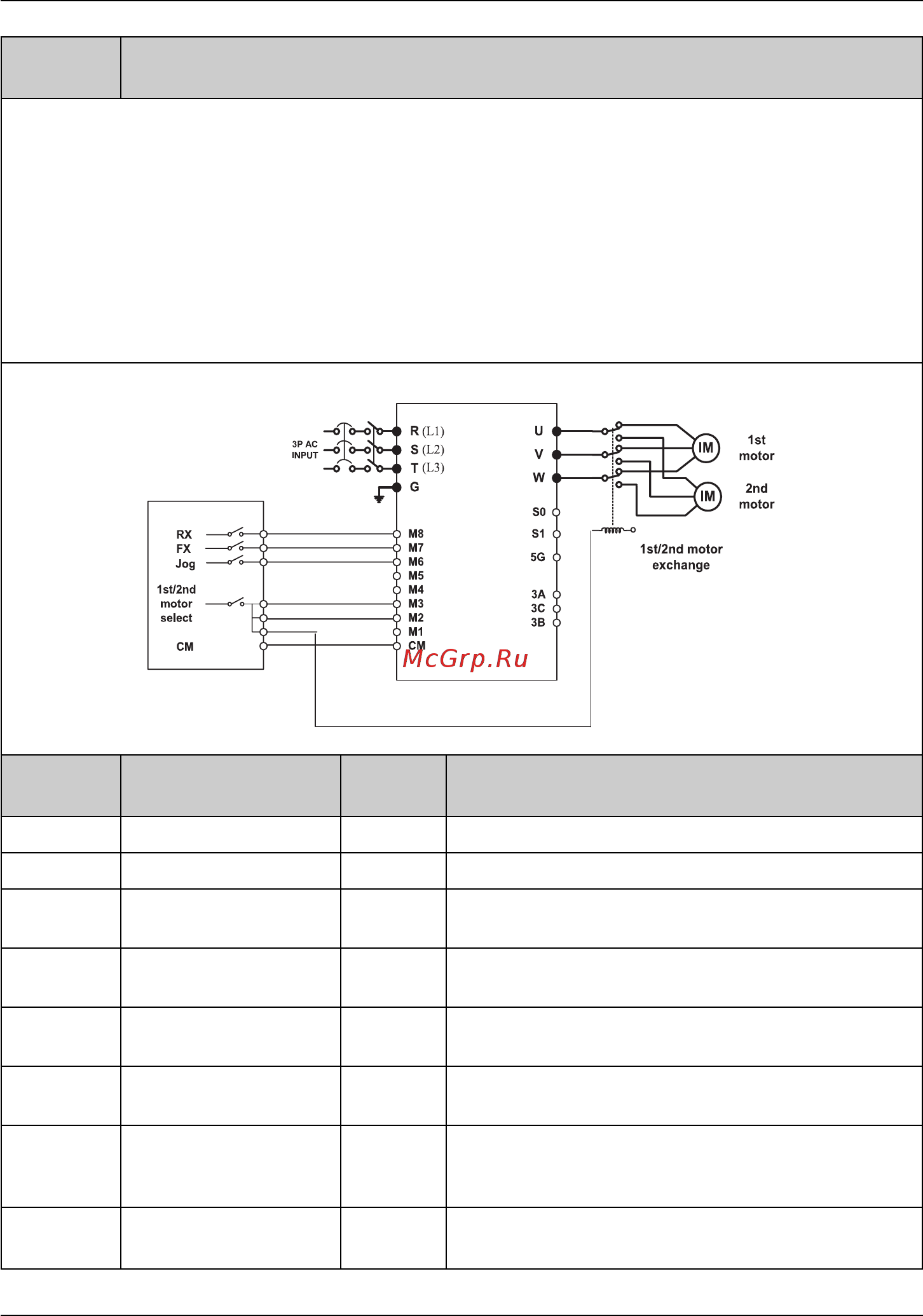

Подключение 2-ого двигателя
[Условия работы]
–. Способ управления: V/F регулирование.
–. Переключение с 1-ого двигателя на 2-ой при помощи [2-nd Func].
–. Управление частотой: используется многошаговый режим 1-й двигатель – 50[Гц] как
основная скорость.
2-ой двигатель – 20[Гц] использование входа M1 в качестве многошагового режима.
–. Время разгона/торможения: 1-й двигатель – время разгона: 15[с],
время торможения: 25[с]
2-й двигатель – время разгона: 30[с], время торможения: 40[с]
–. Режим Drv: Пуск/Стоп при помощи FX/RX, клемма управления: режим NPN
[Подключение]
Шаг
Установка
параметра
Код Описание
1 Режим управления FU2-60 Установите в 0 {V/F}.
2 Режим DRV DRV-3 Установите в Fx/Rx-1.
3 Задание частоты DRV-4
Установите в 0 {пульт-1}. Установка частоты
для первого двигателя.
4
Программируемый
цифровой вход M1
I/O-20 Установите M3 во 2-ую функцию.
5
Программируемый
цифровой вход M2
I/O-21
Установите M2 на Скорость-L. Установка
частоты для второго двигателя
6
Установка частоты
для 1-го двигателя
DRV-0 Установите в 50[Гц].
7
Установка времени
разгона/торможения
для 1-го двигателя
DRV-1,
DRV-2
Установите время разгона/торможения в
15[с] / 25[с].
8
Установка частоты
для 2-го двигателя
DRV-5 Установите в 10[Гц].
