Управление лифтами
СПб, тел.: (812) 326-31-00; Новосибирск, тел.: (383) 305-50-91, www.pes-rus.ru
-12-
2.5 Автоматическая настройка
Такие параметры, как сопротивление статора (Rs), индуктивность рассеяния статора (sL), скорость
потока (IF), постоянная времени ротора (
τ
r) и самоиндукция статора (Ls) обеспечивают
эффективную работу в режиме векторного управления . Они автоматически измеряются на
остановленном двигателе.
1) Прежде чем начать
Выключите тормоз тяговой машины для жесткого удержания вала двигателя.

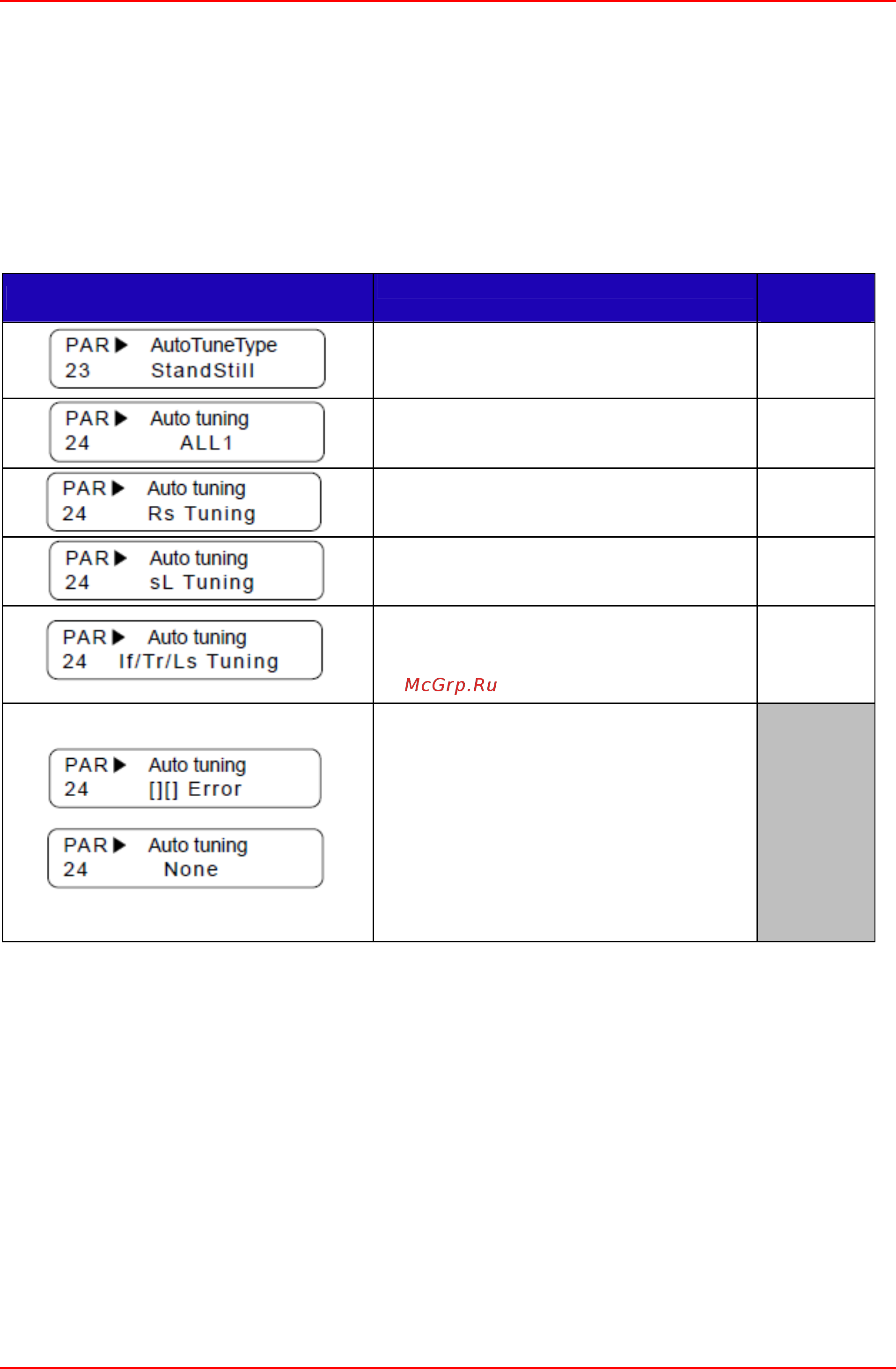

2) Порядок автоматической настройки
Экран пульта
Описание Время
настройки
Установите тип автоматической
настройки на «Standstill»
-
Автоматическая настройка начинается
после установки ALL1.
-
Сопротивление статора (Rs) измеряется
без вращения двигателя.
20~30
(сек)
Индуктивность рассеяния (sL) двигателя
измеряется без вращения двигателя.
90~150
(сек)
Ток потока (IF), постоянная времени
ротора (
τ
r
) и самоиндукция статора (Ls)
измеряются одновременно без вращения
двигателя.
40 ~ 70
(сек)
После успешного завершения
автоматической настройки выходится
сообщение «None». В случае ошибки во
время автонастройки отображается
сообщение «[] [] Error». В этом случае
необходимо проверить параметры
двигателя и настройки энкодера и
повторно выполнить автонастройку.
Если проблема сохраняется, обратитесь к
представителям LS.
Всего:
3 ~ 5 (мин)
