Управление лифтами
СПб, тел.: (812) 326-31-00; Новосибирск, тел.: (383) 305-50-91, www.pes-rus.ru
-40-
19) E/L-18
20) E/L_19

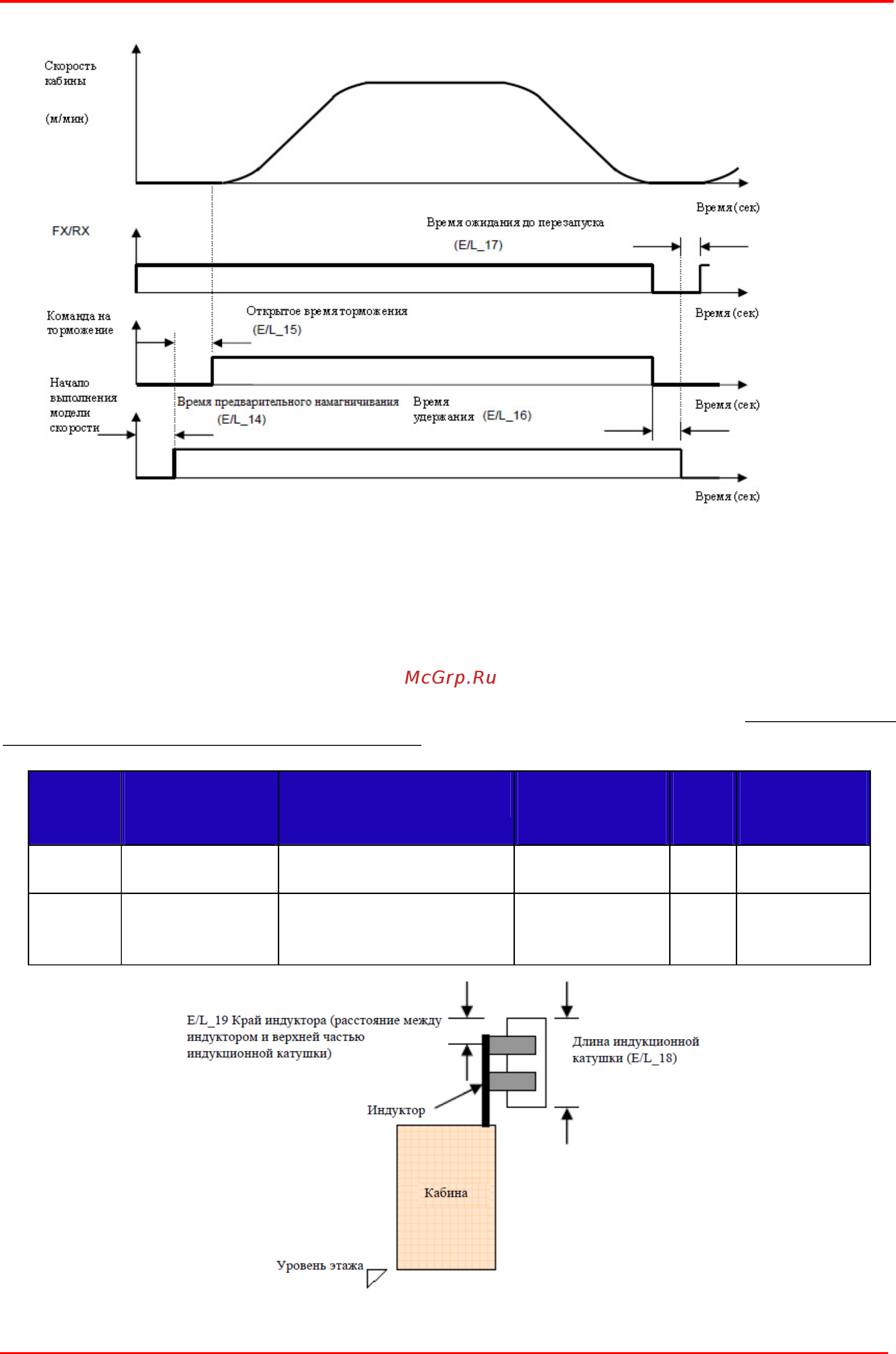

При работе в режиме FHM, преобразователь измеряет длину индукционной катушки и расстояние
между индуктором и верхней частью индукционной катушки, а также уровень этажа каждого из них.
Эти значения автоматически сохраняются в памяти по окончании работы FHM. Эта величина не
должна программироваться на другие значения.
Код Отображение
на дисплее
Значение параметра Диапазон
установки
Едини
ца
Заводские
установки
E/L_18 Plate Length
Длина обмотки
индукционной катушки
E/L_19 ∼ 1000,0
мм 200,0
E/L_19 InductorEdge
Расстояние между
индуктором и верхней
частью пластины кабины
0,0 ∼ E/L_18
мм 20,0
