2.9 Функция FHM (Измерение высоты этажа)

1) Проверьте сигнал индуктора и убедитесь,что концевые выключатели принудительного торможения

SD1 и SU1 подключены к плате входа/выхода лифта. Концевые выключатели, установленные в шахте,

как правило являются контактом В, поэтому установите концевой выключатель на контакт B в

E/L_39.

Значение параметра настройки E/L-39 (слева направо): I_D, I_U, DLS, ULS...на клемме «0» CN3:

Контакт A, «1»: Контакт B.

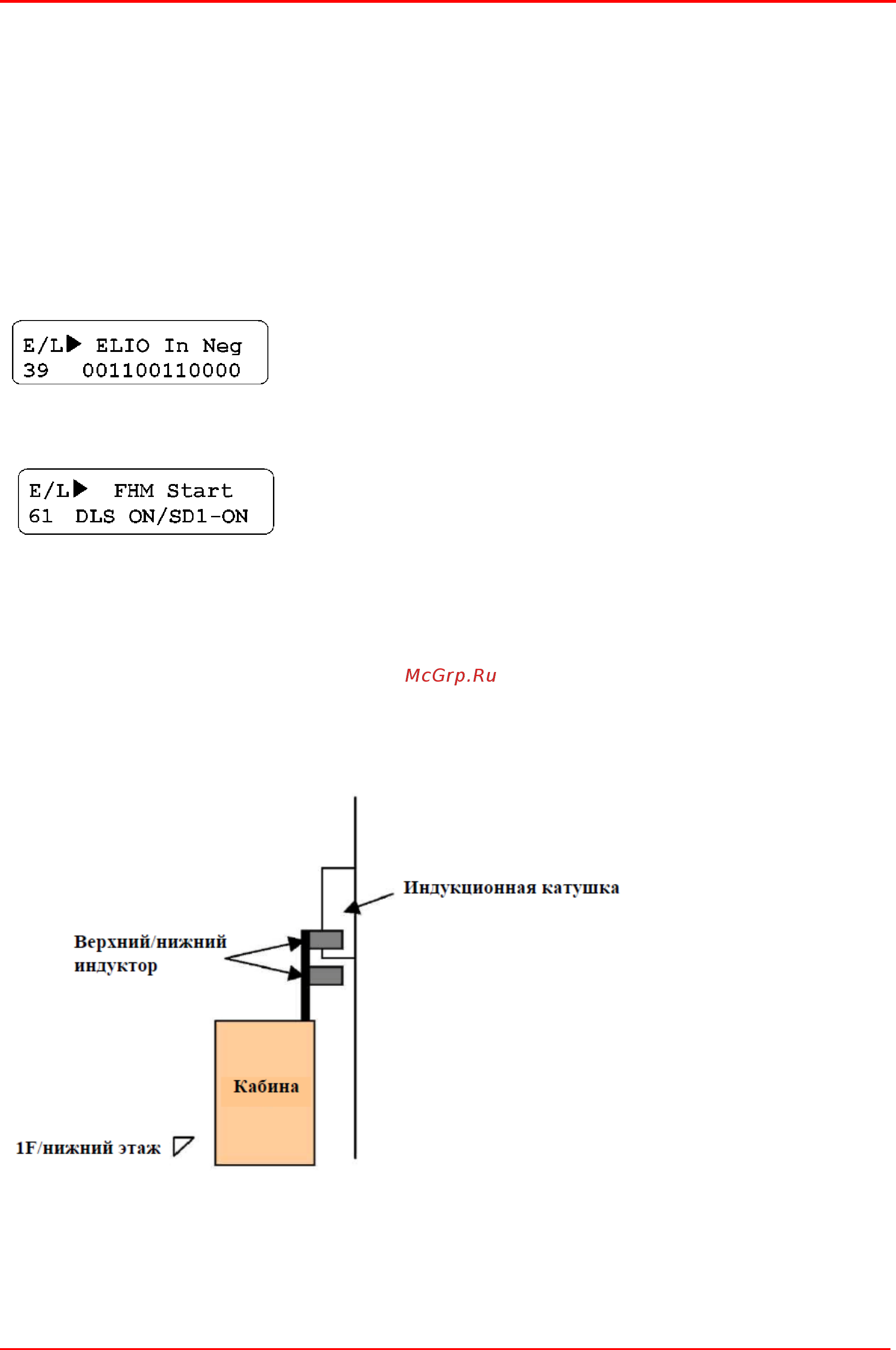

Например, настройка E/L 39 должна выполняться, как показано

ниже, когда ULS/DLS и SD1/SU1

являются контактом B.

2) Если FHM начинается от места нахождения DLS и заканчивается в месте нахождения ULS,

установите E/L_61 на «DLS ON/SD1-ON». В этом случае, сигналы DLS/ULS должны быть

подключены к Преобразователю.

3) Перемещайте кабину в ручном режиме «ON» («ВКЛ.») и убедитесь, что индуктор, выключатель

принудительного торможения и сигналы ULS/DLS должны быть включены («ON»). На

преобразователе должен быть включен сигнал переключателя принудительного торможения. В

противном случае торможение лифта на верхнем этаже не произойдет, что приведет к критической

аварии.

4) Переместите кабину вручную на нижний этаж

в соответствии с условиями E/L_61. При установке

E/L_61 на «ID-OFF/IU-ON», остановка кабины произойдет в месте, где верхний индуктор будет

находится в пределах катушки,а нижний индуктор будет находится вне катушки, как показано ниже).

При установке E/L_61 на «DLS ON/SD1-ON» кабина перемещается для обнаружения DLS в ручном

режиме.
