3 Installation électrique
I67E-FR Guide de démarrage rapide V1000 11
FRANCAIS
Circuit de contrôle
Le bornier de contrôle est équipé de bornes à ressort. Utilisez toujours les câbles
indiqués dans la liste ci-dessous. Pour un câblage correct, il est recommandé d’utili-
ser des câbles rigides ou souples avec embouts. La longueur dénudée et la lon-
gueur des embouts respective doivent être de 8 mm.
Installation du filtre CEM
Ce variateur a été testé selon la norme européenne EN61800-3. Pour respecter
les normes CEM, câblez le circuit principal comme indiqué ci-après.
1. Installez un filtre antibruit CEM approprié côté entrée. Reportez-vous à la liste
ci-dessous ou au manuel d'instructions pour plus de détails.
2. Placez le variateur et le filtre antibruit CEM dans le même boîtier.
3. Utilisez un câble blindé tressé pour le câblage du variateur et le moteur.
4. Retirez toute peinture ou poussière des connexions de masse pour
une impédance de masse minimale.
5. Installez des réactances c.a. sur les variateurs de moins de 1 kW pour
respecter la norme EN61000-3-2. Reportez-vous au manuel d'instructions
ou contactez votre fournisseur pour plus d'informations.

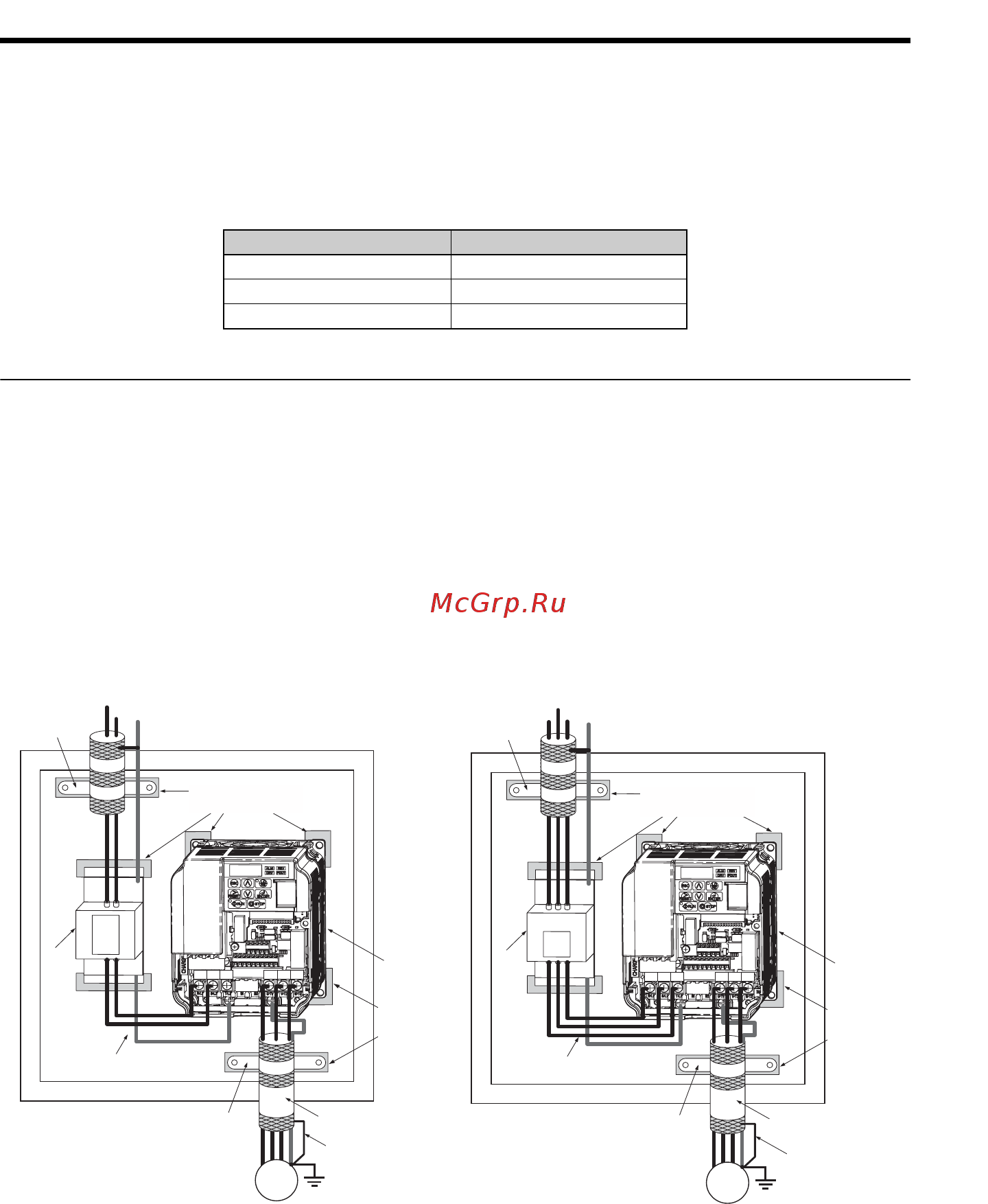

Câblage selon la norme CEM des unités monophasées et triphasées
Type de câble Dimensions du câble
Rigide 0,2 à 1,5 mm²
Souple 0,2 à 1,0 mm²
Souple avec embout 0,25 à 0,5 mm²
N
L1
E
N
L1
PE
R/L1 S/L2 T/L3
U/T1 V/T2
W/T3
Distance de câblage
aussi courte que possible
Serre-câbles
de masse
Variateur
Serre-câbles
Câbles moteur blindé
torsadé
Filtre
CEM
Surface de masse
(enlever toute peinture)
Plaque métallique
Panneau ou cloison de montage
M
Surface
de masse
(enlever toute
peinture)
Blindage de masse
côté moteur
L3
L2
L1
R/L1 S/L2 T/L3
U/T1 V/T2
W/T3
E
L1
PE
R/L1 S/L2 T/L3
U/T1 V/T2
W/T3
Distance de câblage
aussi courte que possible
Serre-câbles
de masse
Variateur
Serre-câbles
Câbles moteur
torsadé blindé
Filtre
CEM
Surface de masse
(enlever toute peinture)
Plaque métallique
Panneau ou cloison de montage
M
Surface
de masse
(enlever toute
peinture)
Blindage de masse
côté moteur
L3
L2
