Navigator NS-IRM02-WH Паспорт изделия онлайн [2/4] 473820

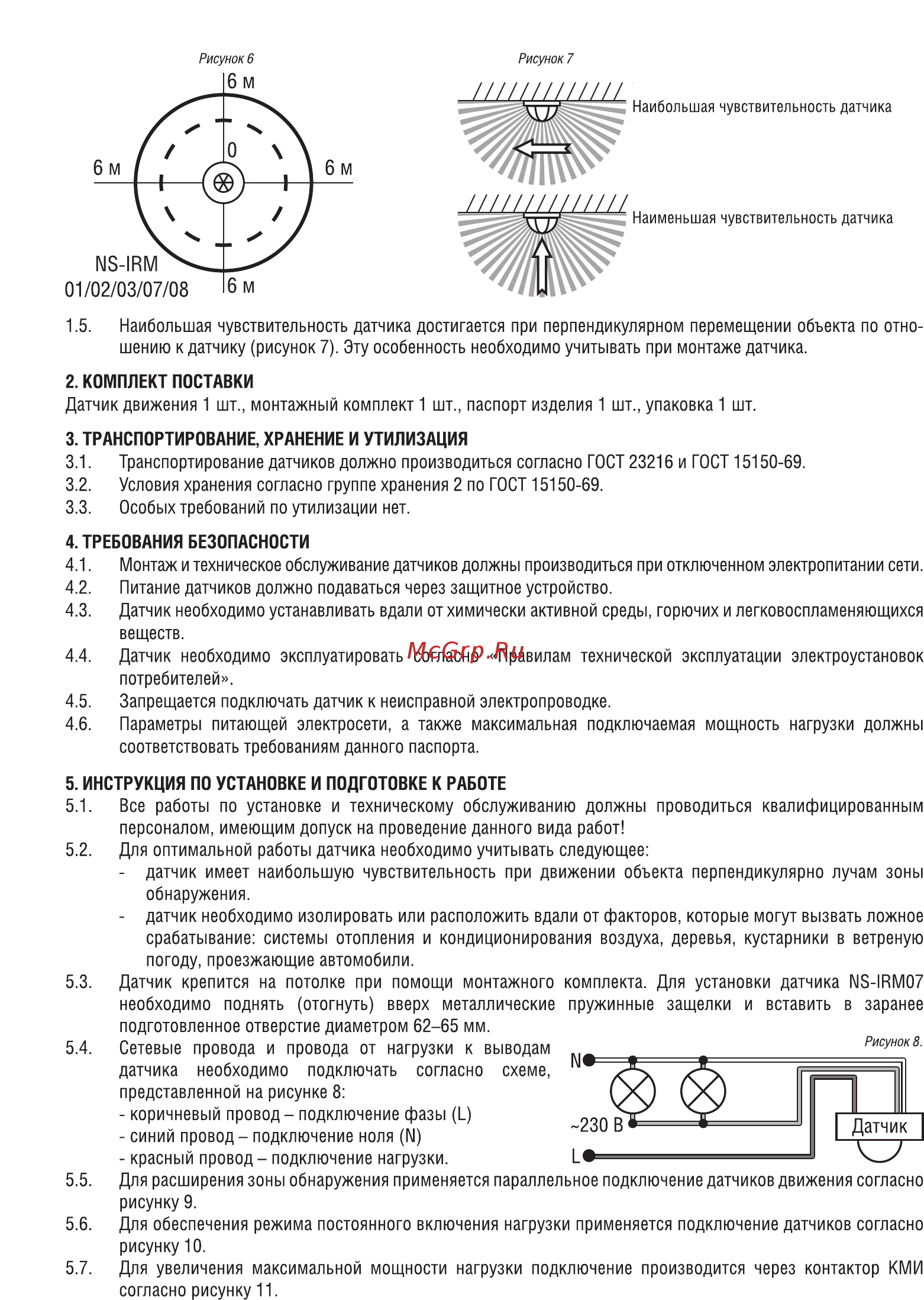

Рисунок 7 л Наибольшая чувствительность датчика Наименьшая чувствительность датчика 1 5 Наибольшая чувствительность датчика достигается при перпендикулярном перемещении объекта по отно шению к датчику рисунок 7 Эту особенность необходимо учитывать при монтаже датчика 2 КОМПЛЕКТ ПОСТАВКИ Датчик движения 1 шт монтажный комплект 1 шт паспорт изделия 1 шт упаковка 1 шт 3 ТРАНСПОРТИРОВАНИЕ ХРАНЕНИЕ И УТИЛИЗАЦИЯ 3 1 Транспортирование датчиков должно производиться согласно ГОСТ 23216 и ГОСТ 15150 69 3 2 Условия хранения согласно группе хранения 2 по ГОСТ 15150 69 3 3 Особых требований по утилизации нет 4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ 4 1 Монтаж и техническое обслуживание датчиков должны производиться при отключенном электропитании сети 4 2 Питание датчиков должно подаваться через защитное устройство 4 3 Датчик необходимо устанавливать вдали от химически активной среды горючих и легковоспламеняющихся веществ 4 4 Датчик необходимо эксплуатировать согласно Правилам технической эксплуатации электроустановок потребителей 4 5 Запрещается подключать датчик к неисправной электропроводке 4 6 Параметры питающей электросети а также максимальная подключаемая мощность нагрузки должны соответствовать требованиям данного паспорта 5 ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ПОДГОТОВКЕ К РАБОТЕ 5 1 Все работы по установке и техническому обслуживанию должны проводиться квалифицированным персоналом имеющим допуск на проведение данного вида работ 5 2 Для оптимальной работы датчика необходимо учитывать следующее датчик имеет наибольшую чувствительность при движении объекта перпендикулярно лучам зоны обнаружения датчик необходимо изолировать или расположить вдали от факторов которые могут вызвать ложное срабатывание системы отопления и кондиционирования воздуха деревья кустарники в ветреную погоду проезжающие автомобили 5 3 Датчик крепится на потолке при помощи монтажного комплекта Для установки датчика М8 1КМ07 необходимо поднять отогнуть вверх металлические пружинные защелки и вставить в заранее подготовленное отверстие диаметром 62 65 мм Рисунок 8 5 4 Сетевые провода и провода от нагрузки к выводам датчика необходимо подключать согласно схеме представленной на рисунке 8 коричневый провод подключение фазы Г синий провод подключение ноля И красный провод подключение нагрузки 5 5 Для расширения зоны обнаружения применяется параллельное подключение датчиков движения согласно рисунку 9 5 6 Для обеспечения режима постоянного включения нагрузки применяется подключение датчиков согласно рисунку 10 5 7 Для увеличения максимальной мощности нагрузки подключение производится через контактор КМИ согласно рисунку 11
