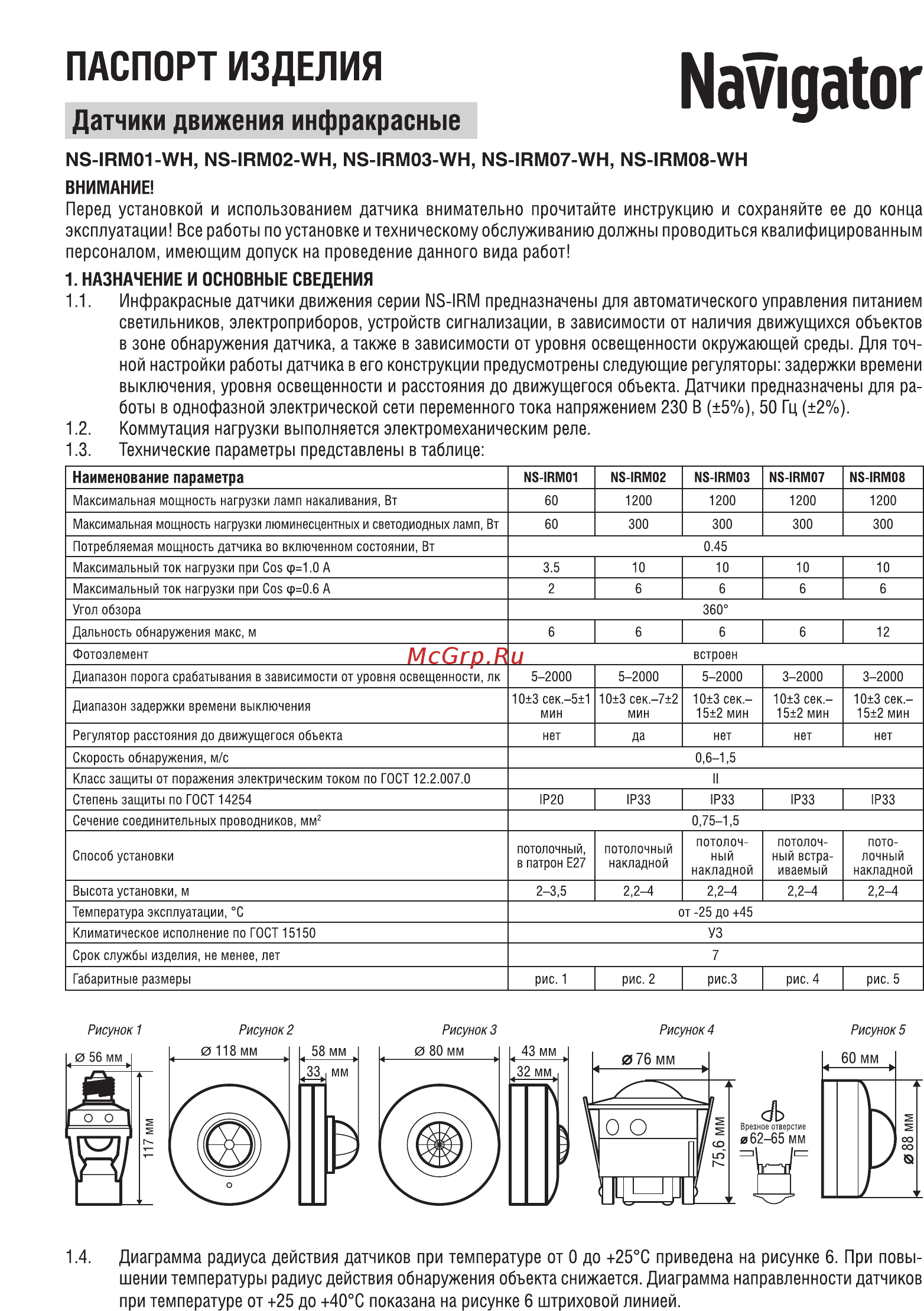

ПАСПОРТ ИЗДЕЛИЯ Navigator Датчики движения инфракрасные NS IRM01 WH NS IRM02 WH Ы5 1РМ03 УУН NS IRM07 WH Ы5 1РМ08 УУН ВНИМАНИЕ Перед установкой и использованием датчика внимательно прочитайте инструкцию и сохраняйте ее до конца эксплуатации Все работы по установке и техническому обслуживанию должны проводиться квалифицированным персоналом имеющим допуск на проведение данного вида работ 1 НАЗНАЧЕНИЕ И ОСНОВНЫЕ СВЕДЕНИЯ 1 1 Инфракрасные датчики движения серии МЗ НЧМ предназначены для автоматического управления питанием светильников электроприборов устройств сигнализации в зависимости от наличия движущихся объектов в зоне обнаружения датчика а также в зависимости от уровня освещенности окружающей среды Для точ ной настройки работы датчика в его конструкции предусмотрены следующие регуляторы задержки времени выключения уровня освещенности и расстояния до движущегося объекта Датчики предназначены для ра боты в однофазной электрической сети переменного тока напряжением 230 В 5 50 Гц 2 1 2 Коммутация нагрузки выполняется электромеханическим реле 1 3 Технические параметры представлены в таблице NS IRM01 NS IRM02 NS IRM03 Максимальная мощность нагрузки ламп накаливания Вт 60 1200 1200 1200 1200 Максимальная мощность нагрузки люминесцентных и светодиодных ламп Вт 60 300 300 300 300 Наименование параметра Потребляемая мощность датчика во включенном состоянии Вт NS IRM07 NSIRM08 0 45 Максимальный ток нагрузки при Cos ф 1 0 А 3 5 10 10 10 10 Максимальный ток нагрузки при Cos ф 0 6 А 2 6 6 6 6 6 12 360 Угол обзора Дальность обнаружения макс м 6 6 6 Фотоэлемент встроен Диапазон порога срабатывания в зависимости от уровня освещенности лк Диапазон задержки времени выключения Регулятор расстояния до движущегося объекта 5 2000 5 2000 5 2000 3 2000 3 2000 10 3 сек 5 1 мин 10 3 сек 7 2 мин 10 3 сек 15 2 мин 10 3 сек 15 2 мин 10 3 сек 15 2 мин нет да нет нет нет IP33 IP33 потолоч ный накладной потолоч ный встра иваемый пото лочный накладной 2 2 4 2 2 4 2 2 4 рис 4 рис 5 Скорость обнаружения м с 0 6 1 5 Класс защиты от поражения электрическим током по ГОСТ 12 2 007 0 II IP20 Степень защиты по ГОСТ 14254 IP33 IP33 Сечение соединительных проводников мм2 0 75 1 5 Способ установки Высота установки м потолочный в патрон Е27 потолочный накладной 2 3 5 2 2 4 Температура эксплуатации C от 25 до 45 УЗ Климатическое исполнение по ГОСТ 15150 7 Срок службы изделия не менее лет Габаритные размеры рис 1 рис З Рисунок 4 Рисунок 3 0 80 мм рис 2 43 мм Р Рисунок 5 60 мм 32 мм _ _ 1 4 Диаграмма радиуса действия датчиков при температуре от 0 до 25 С приведена на рисунке 6 При повы шении температуры радиус действия обнаружения объекта снижается Диаграмма направленности датчиков при температуре от 25 до 40 С показана на рисунке 6 штриховой линией
