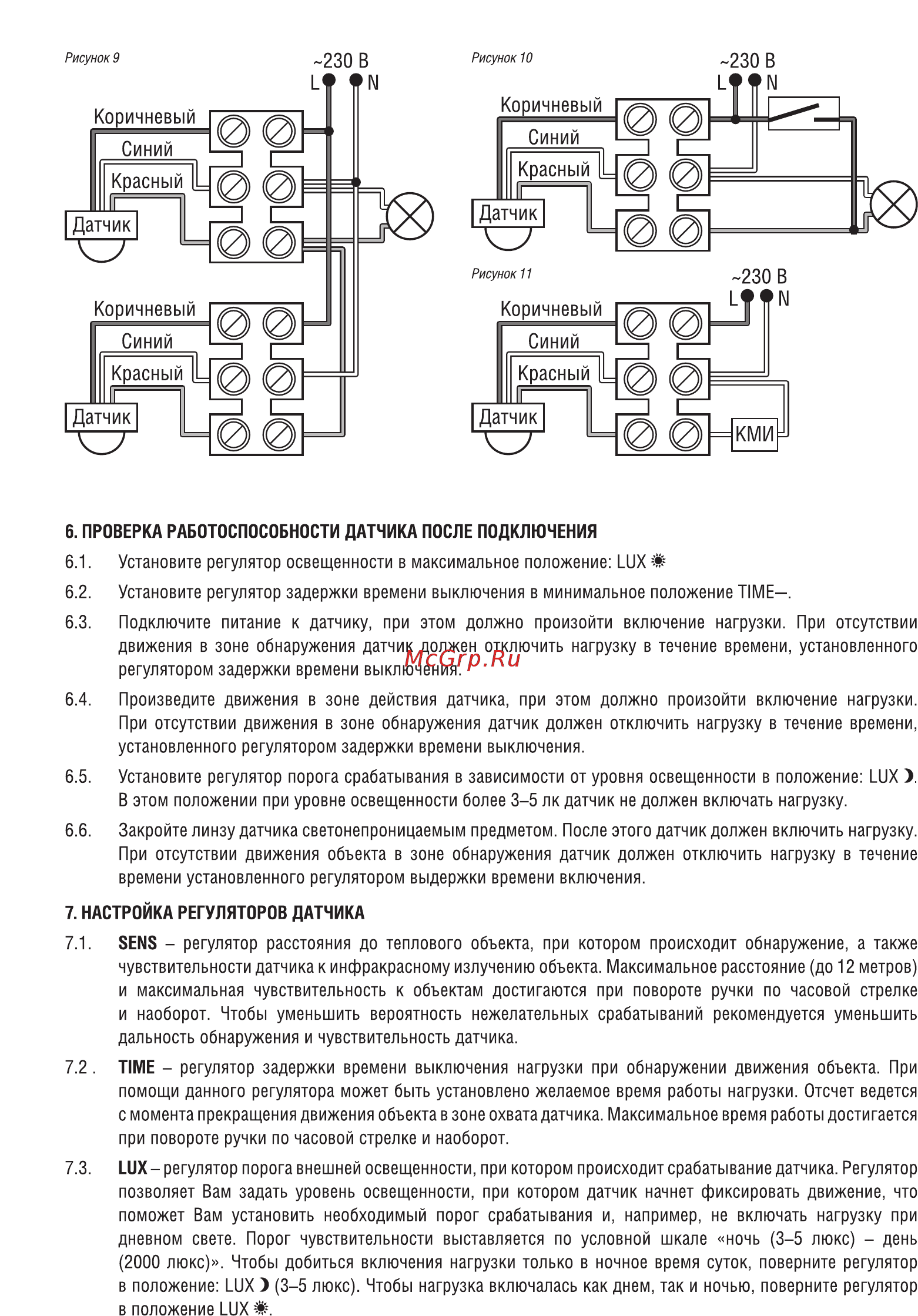

Рисунок 9 230 В Рисунок 10 230 В 6 ПРОВЕРКА РАБОТОСПОСОБНОСТИ ДАТЧИКА ПОСЛЕ ПОДКЛЮЧЕНИЯ 6 1 Установите регулятор освещенности в максимальное положение LUX 6 2 Установите регулятор задержки времени выключения в минимальное положение TIME 6 3 Подключите питание к датчику при этом должно произойти включение нагрузки При отсутствии движения в зоне обнаружения датчик должен отключить нагрузку в течение времени установленного регулятором задержки времени выключения 6 4 Произведите движения в зоне действия датчика при этом должно произойти включение нагрузки При отсутствии движения в зоне обнаружения датчик должен отключить нагрузку в течение времени установленного регулятором задержки времени выключения 6 5 Установите регулятор порога срабатывания в зависимости от уровня освещенности в положение LUX В этом положении при уровне освещенности более 3 5 лк датчик не должен включать нагрузку 6 6 Закройте линзу датчика светонепроницаемым предметом После этого датчик должен включить нагрузку При отсутствии движения объекта в зоне обнаружения датчик должен отключить нагрузку в течение времени установленного регулятором выдержки времени включения 7 НАСТРОЙКА РЕГУЛЯТОРОВ ДАТЧИКА 7 1 SENS регулятор расстояния до теплового объекта при котором происходит обнаружение а также чувствительности датчика к инфракрасному излучению объекта Максимальное расстояние до 12 метров и максимальная чувствительность к объектам достигаются при повороте ручки по часовой стрелке и наоборот Чтобы уменьшить вероятность нежелательных срабатываний рекомендуется уменьшить дальность обнаружения и чувствительность датчика 7 2 TIME регулятор задержки времени выключения нагрузки при обнаружении движения объекта При помощи данного регулятора может быть установлено желаемое время работы нагрузки Отсчет ведется с момента прекращения движения объекта в зоне охвата датчика Максимальное время работы достигается при повороте ручки по часовой стрелке и наоборот 7 3 LUX регулятор порога внешней освещенности при котором происходит срабатывание датчика Регулятор позволяет Вам задать уровень освещенности при котором датчик начнет фиксировать движение что поможет Вам установить необходимый порог срабатывания и например не включать нагрузку при дневном свете Порог чувствительности выставляется по условной шкале ночь 3 5 люкс день 2000 люкс Чтобы добиться включения нагрузки только в ночное время суток поверните регулятор в положение LUX 3 5 люкс Чтобы нагрузка включалась как днем так и ночью поверните регулятор в положение LUX
