РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ПРЕОБРАЗОВАТЕЛЕЙ СЕРИИ PR6100
- 111 -
P6.13
Порог входа в режим
ожидания
Заводская настройка 10.00В
Диапазон 0.0—10.00В
P6.14
Порог выхода из режима
ожидания
Заводская настройка 0.00В
Диапазон 0.0—10.00В
Значения данных параметров устанавливаются из расчета, что минимуму
датчика обратной связи соответствует 0.00 В, максимуму – 10.0 В.
Если текущее значение от датчика обратной связи больше, чем
установленное в Р6.13 и выходная частота преобразователя падает до
нижнего предела частоты, то преобразователь переходит в режим
ожидания по истечении приблизительно 5-минутного временного
интервала. Если текущее значение от датчика обратной связи меньше,
чем установленное в Р6.14, преобразователь перейдет из режима
ожидания в рабочий режим по истечении приблизительно 5-минутного
временного интервала.

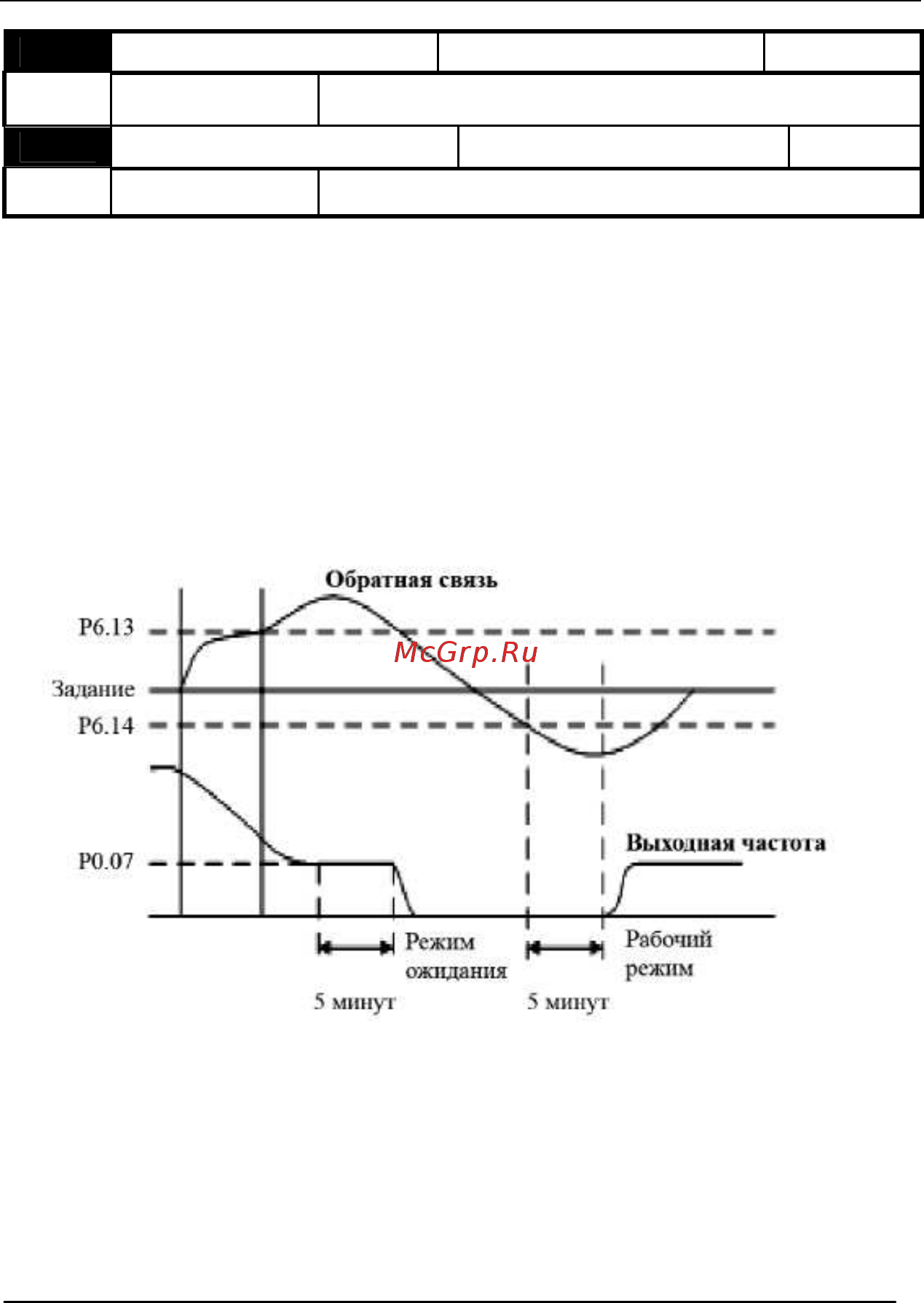

Рисунок 6-25: функции ожидания и выхода из режима ожидания.
