РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ПРЕОБРАЗОВАТЕЛЕЙ СЕРИИ PR6100
- 99 -
появляется сигнал «счетчик достиг установленного значения». Сигнал
будет действовать до сброса счетчика.
Если Р4.05 = 18, Р4.07 = 11, Р4.08 = 10, Р4.15 = 8 и Р4.06 = 5, то:

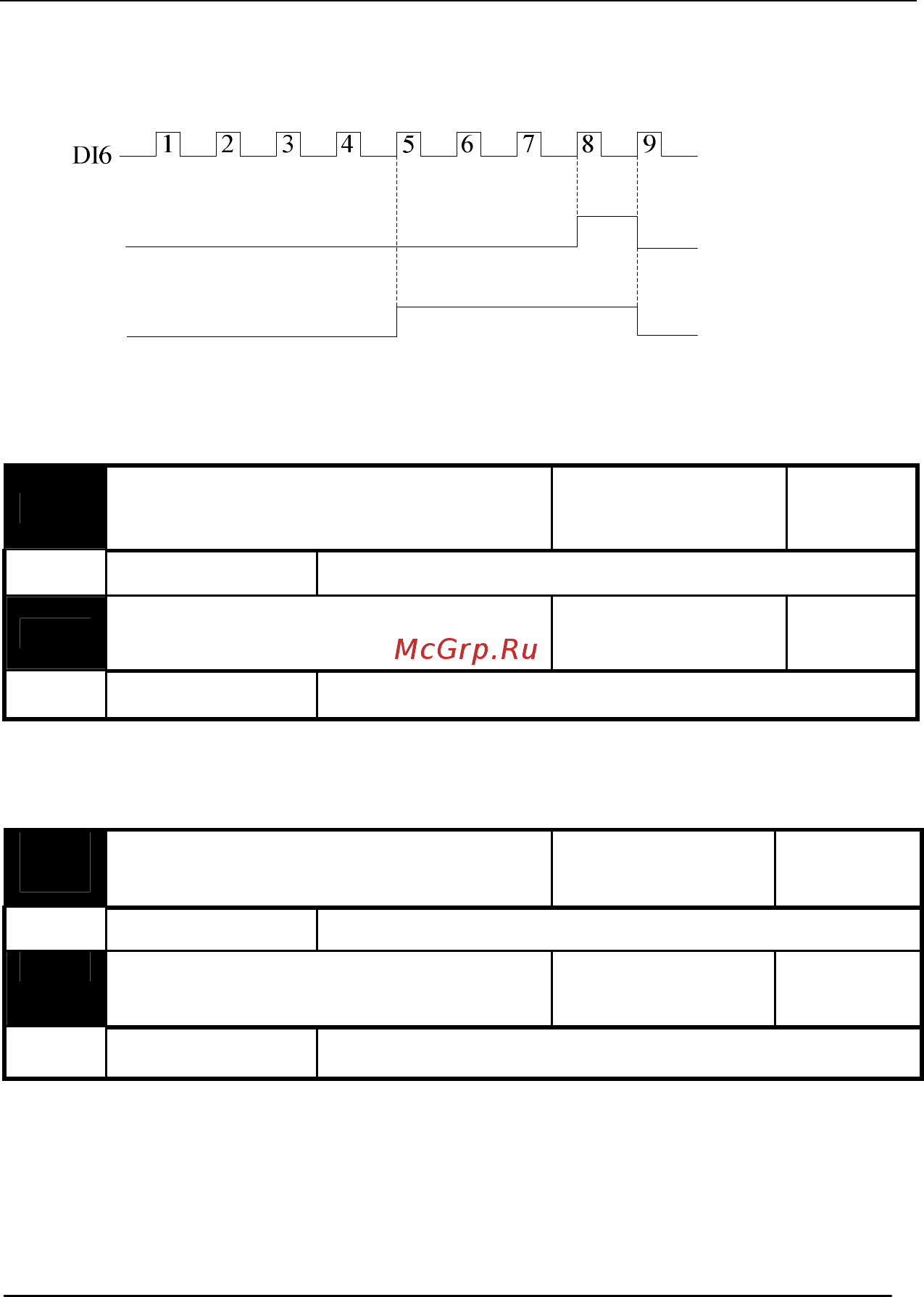

Рисунок 6-18: Значения сброса и Установленное значение счетчика.
6.6 Параметры аналоговых входов/выходов
P5.00
Нижний предел аналогового
входа AI1
Заводская
настройка
0.0В
Диапазон 0.0—Р5.01
P5.01
Верхний предел аналогового
входа AI1
Заводская
настройка
10.0В
Диапазон P5.00—10.0В
Эти параметры задают предел аналогового входа AI1,
устанавливающегося в зависимости от действительного входящего
сигнала.
P5.02
Нижний предел аналогового
входа AI2
Заводская
настройка
0.0мА
Диапазон 0.0—P5.03
P
5.03
Верхний предел аналогового
входа AI2
Заводская
настройка
20.0мА
Диапазон P5.02—20.0мА
Эти параметры задают предел аналогового входа AI1,
устанавливающегося в зависимости от действительного входящего
сигнала.
Примечание: Обычно AI2 используется как вход для токового сигнала, но
в случае необходимости AI2 можно использовать как вольтовый вход, при
переключении пеермычки клеммы в позицию JP1.
