РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ПРЕОБРАЗОВАТЕЛЕЙ СЕРИИ PR6100
- 98 -

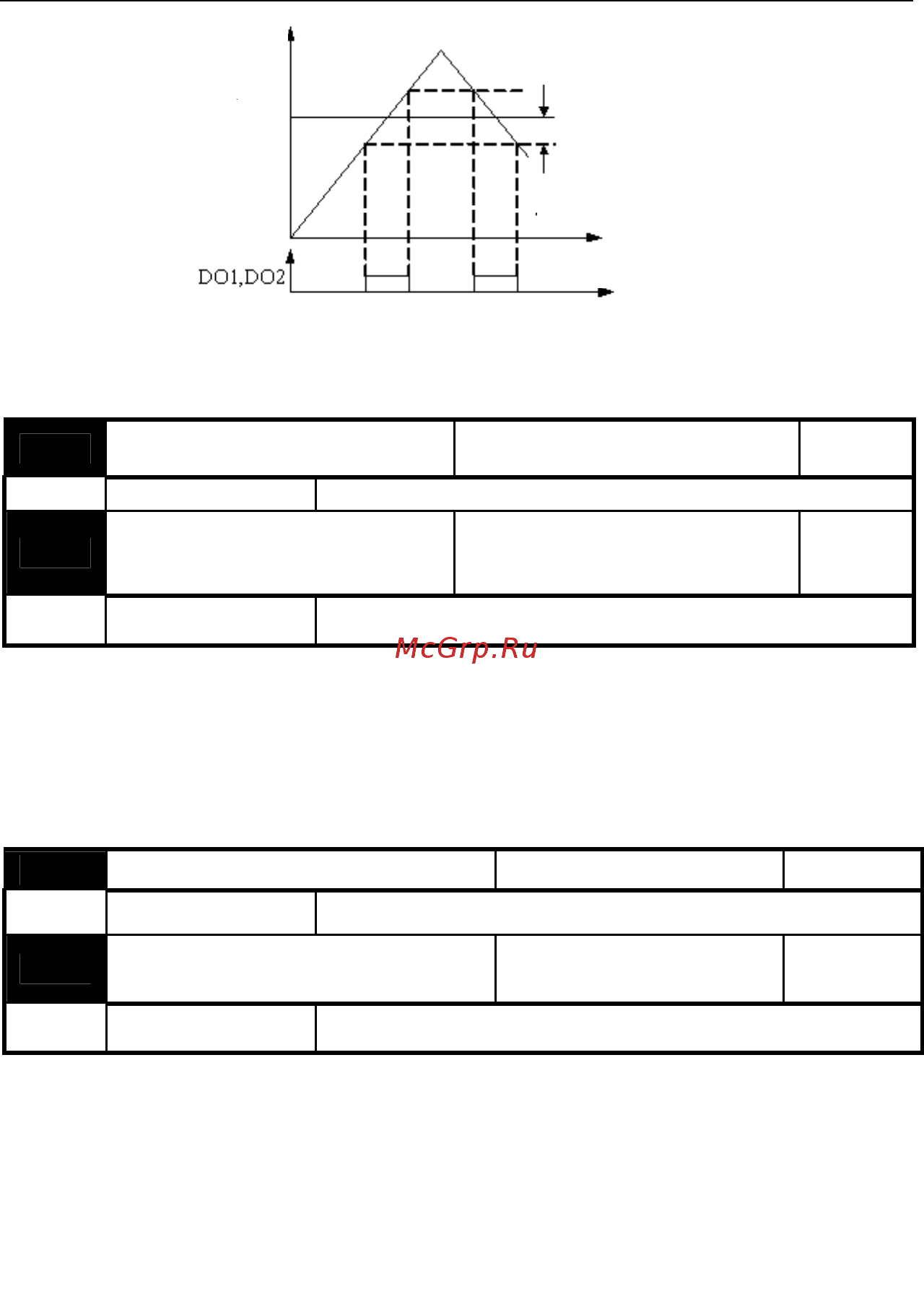

Рисунок 6-17: вывод сигнала достижения диапазона идентификации
сигнального уровня
P4.13
Уровень перегрузки Заводская настройка 100%
Диапазон 20—120%
P4.14
Время задержки
аварийного сигнала
Заводская настройка 1.0с
Диапазон
0.0～15.0с
Уровень перегрузки определяет пороговую величину выходного тока,
заданную в процентах от номинального тока преобразователя. Когда
выходной ток преобразователя достигает заданного уровня перегрузки, и
его значение не снижается в течение времени задержки и более, то на
соответствующем цифровом выходе появляется сигнальное сообщение
«перегрузка преобразователя».
P4.15
Значения сброса счетчика Заводская настройка 1
Диапазон 0—9999
P4.16
Установленное значение
счетчика
Заводская настройка 1
Диапазон 0—Р4.15
Данная группа параметров определяет работу внутреннего счетчика
преобразователя, тактовые импульсы на счетчик подаются через клемму
X6. Когда количество импульсов достигает определенного в P4.15
значения, на соответствующей выходной клемме появляется сигнал
«сброс счетчика», продолжительность которого будет равна периоду
следования тактовых импульсов, а счетчик сбрасывается.
Когда значение, рассчитанное счетчиком, достигнет значения,
определенного в P4.16, на соответствующей выходной клемме
Выходная
частота
Заданная
частота
Клеммы
Время
Время
Р4.12
