РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ПРЕОБРАЗОВАТЕЛЕЙ СЕРИИ PR6100
- 116 -
Формула расчета данного параметра следующая:
Частота скачка = P7.15 × Амплитуда колебаний частоты
P7.16
Период колебаний Заводская настройка 10.0с
Диапазон 0.1—3600.0с
Данный параметр используется для определения рабочего периода
колебаний частоты в траверсивном режиме работы.
P7.17
Время нарастания частоты Заводская настройка 50.0%
Диапазон 0.0—100.0%
Данный параметр определяет время нарастания выходной частоты
преобразователя в траверсивном режиме. Разница между значениями
параметров Р7.16 и Р7.17 – это время убывания выходной частоты.
Фактические нарастания треугольной волны = P7.16 × P7.17
P
7.18
Центральная частота
Заводская настройка 10.00Гц
Диапазон 0.00—Верхняя предельная частота
Данный параметр определяет действующую центральную частоту при
функционировании преобразователя в траверсивном режиме. Формула
расчета следующая:
Действующая центральная частота = P7.18 + опорная (согласно P0.01).
Примечание: Выходная частота преобразователя при работе в
траверсивном режиме ограничена нижним и верхним пределами задания
частоты.

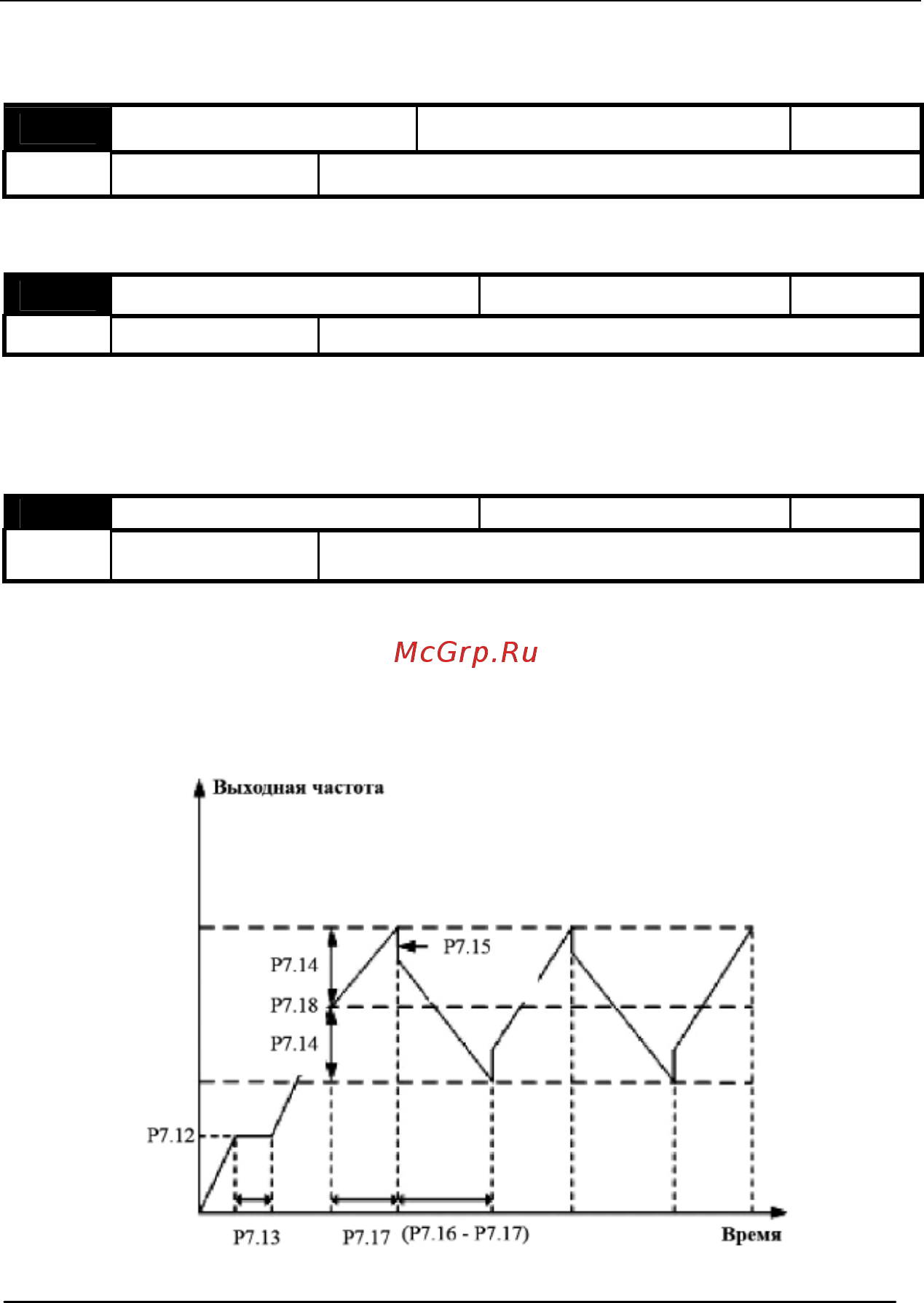

Рисунок 6-29: Установка качающейся частоты
