РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ПРЕОБРАЗОВАТЕЛЕЙ СЕРИИ PR6100
- 121 -
Формула расчета защиты двигателя следующая:
Эффективность защиты = (номинальный ток двигателя /
номинальный ток преобразователя) × 100%.
P
9.01
Защита от пониженного
напряжения на шине
постоянного тока
Заводская настройка
400В（380В тип）
Диапазон 360В—480В (380В тип) 220V-240В (220В тип)
Данный параметр определяет минимальный уровень допустимого
напряжения на шине постоянного тока преобразователя в рабочем
режиме.
P
9.02
Ограничение перегрузки
на шине постоянного тока
Заводская
настройка
700В（380В тип）
Диапазон 660В—760В (380В тип) 330-380В (220В тип)
Данный параметр определяет максимальную величину напряжения на
шине постоянного тока во время торможения электродвигателя. Если
действующее значение напряжения на шине постоянного тока превышает
установленной значение, то преобразователь начинает его уменьшать,
увеличивая время торможения.

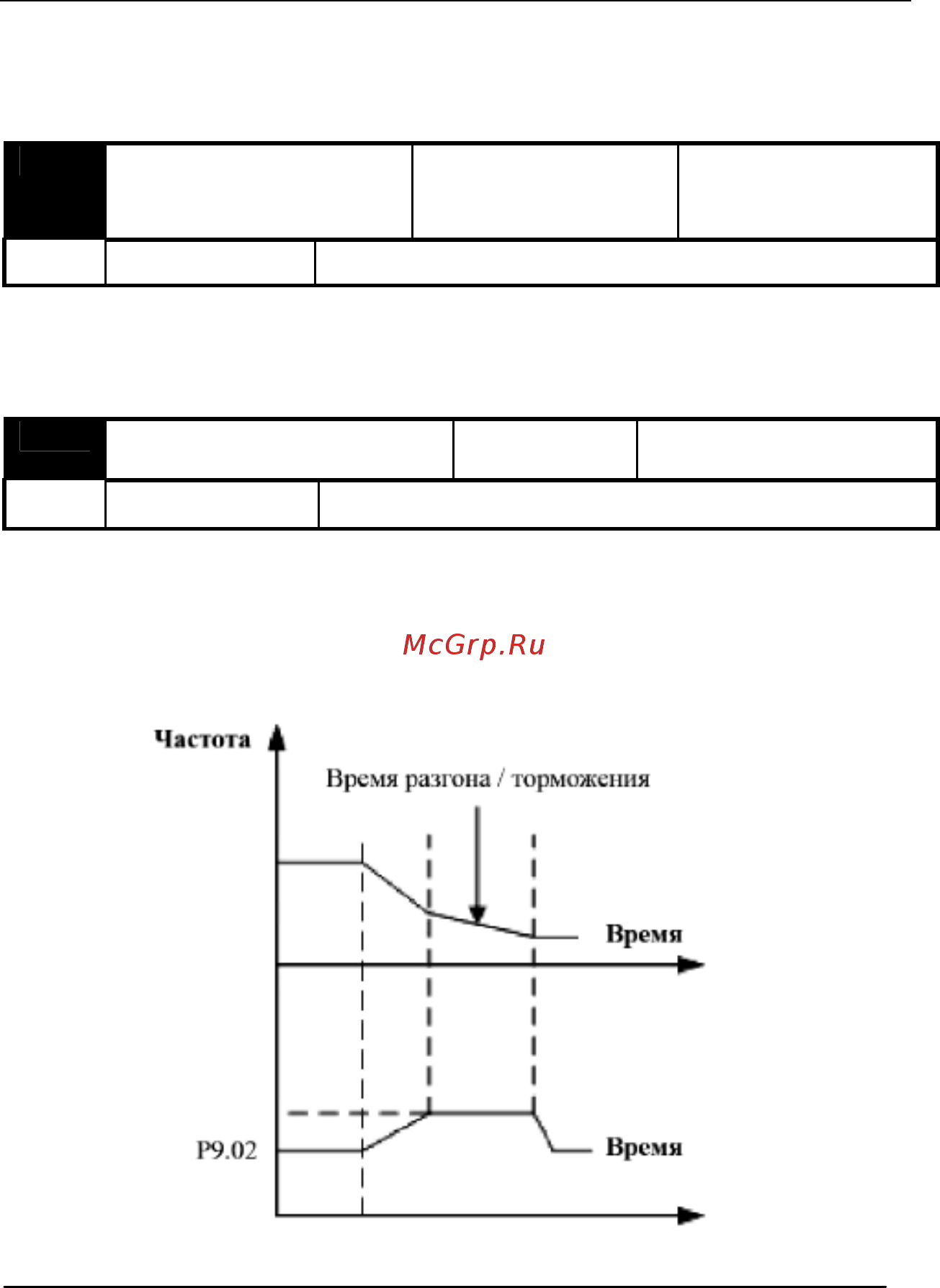

Рисунок 6-32: Ограничение перегрузки на шине постоянного тока
