РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ПРЕОБРАЗОВАТЕЛЕЙ СЕРИИ PR6100
- 35 -
3: Работа в многоскоростном режиме
Выбор многочастотного режима 1 ~ 7 (Р2.28~P2.34), реализующего многоско
ростную работу, осуществляется посредством ненулевой комбинации на
многофункциональной клемме (функция 1, 2, 3).
4: Работа в обычном режиме
Обычный режим регулирования без обратной связи (разомкнутый контур) для
типового преобразователя.

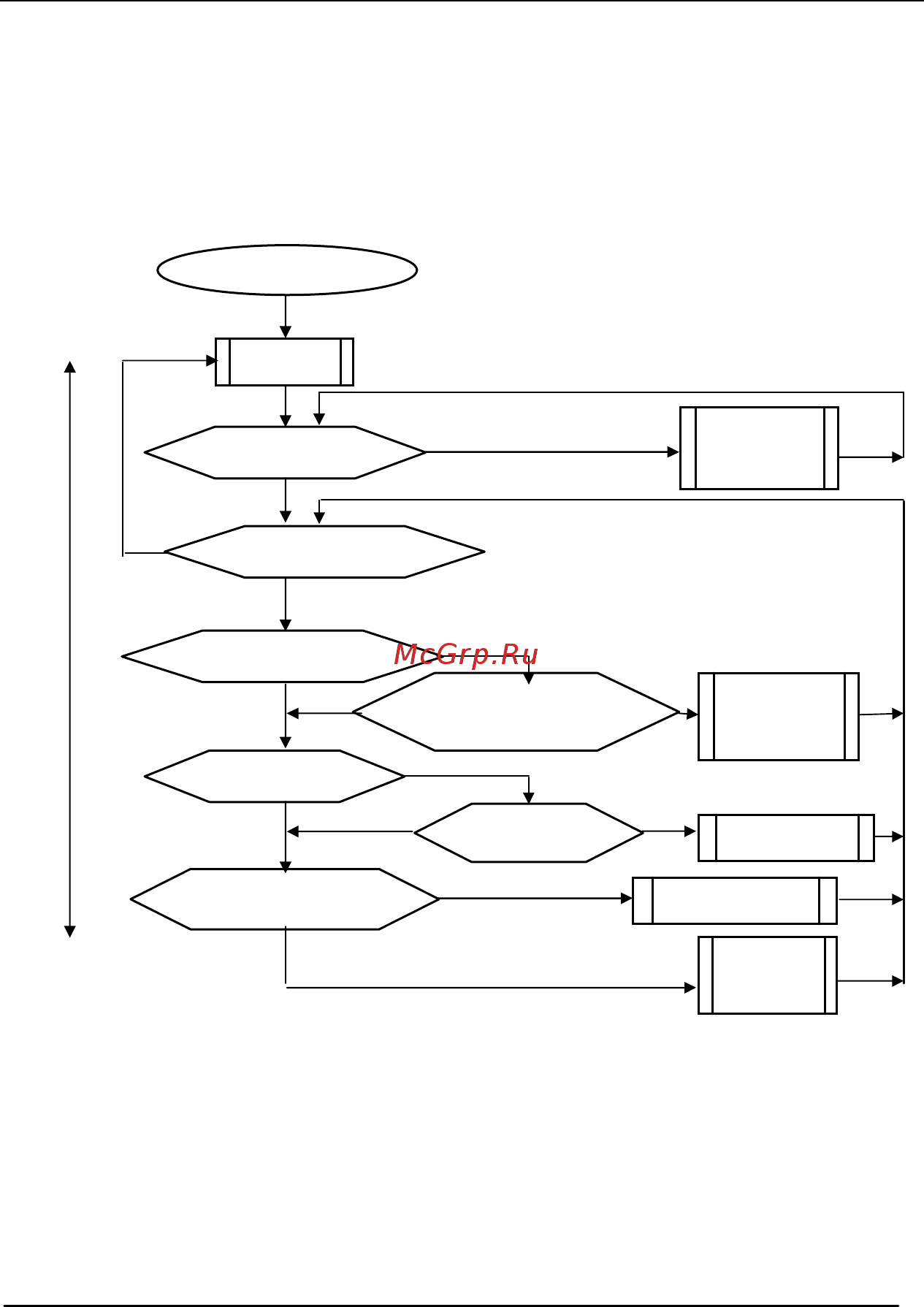

Рисунок 4-1. Логическая блок-схема рабочих состояний преобразователя серии PR6100
Указанные выше пять видов рабочих режимов могут использоваться с
разными настройками частоты за исключением «работы в импульсном
режиме». Кроме того, режимы «работа под управлением ПЛК», «работа в
много-скоростном режиме», «работа в обычном режиме» могут
настраиваться при регулировке качающейся частоты.
Состояние
ожидания
Действительна ли коман-
да рабочего режима?
Работа в
обычном
режиме
Работа в многос-
коростном режиме
Работа под уп-
равлением ПЛК
Режим замкну-
того контура с
обр. связью
Работа в
импульсном
режиме
Замкнута ли клемма неисправ-
ности замкнутого контура?
Действительна ли клемма
многочастотного режима?
Подача
электропитания
Подана ли команда
импульсного режима?
Действительна ли наст-
ройка амкнутого контура?
Действительна ли
настройка ПЛК?
PLC failure
Terminal closed?
Высокий
приоритет
Низкий
приоритет
Нет
Да
Да
Да
Да
Да
Да
Да
Нет
Нет
Нет
Нет
Нет
Нет
